4. Ulkoinen käyntiin/seis
Relemoduulissa on digitaalinen tuloliitäntä ulkoiselle koskettimelle. Pumppu
voidaan käynnistää ja pysäyttää tämän tulon kautta.
Käynnissä ollessaan pumppu toimii ohjauspaneelista tai R100:n kautta ase-
tetun asetuspisteen mukaisesti.
Huom: Jos käytetään ulkoista kosketinta, napojen 7 ja 8 välinen liitäntä on
korvattava ulkoisella liitännällä.

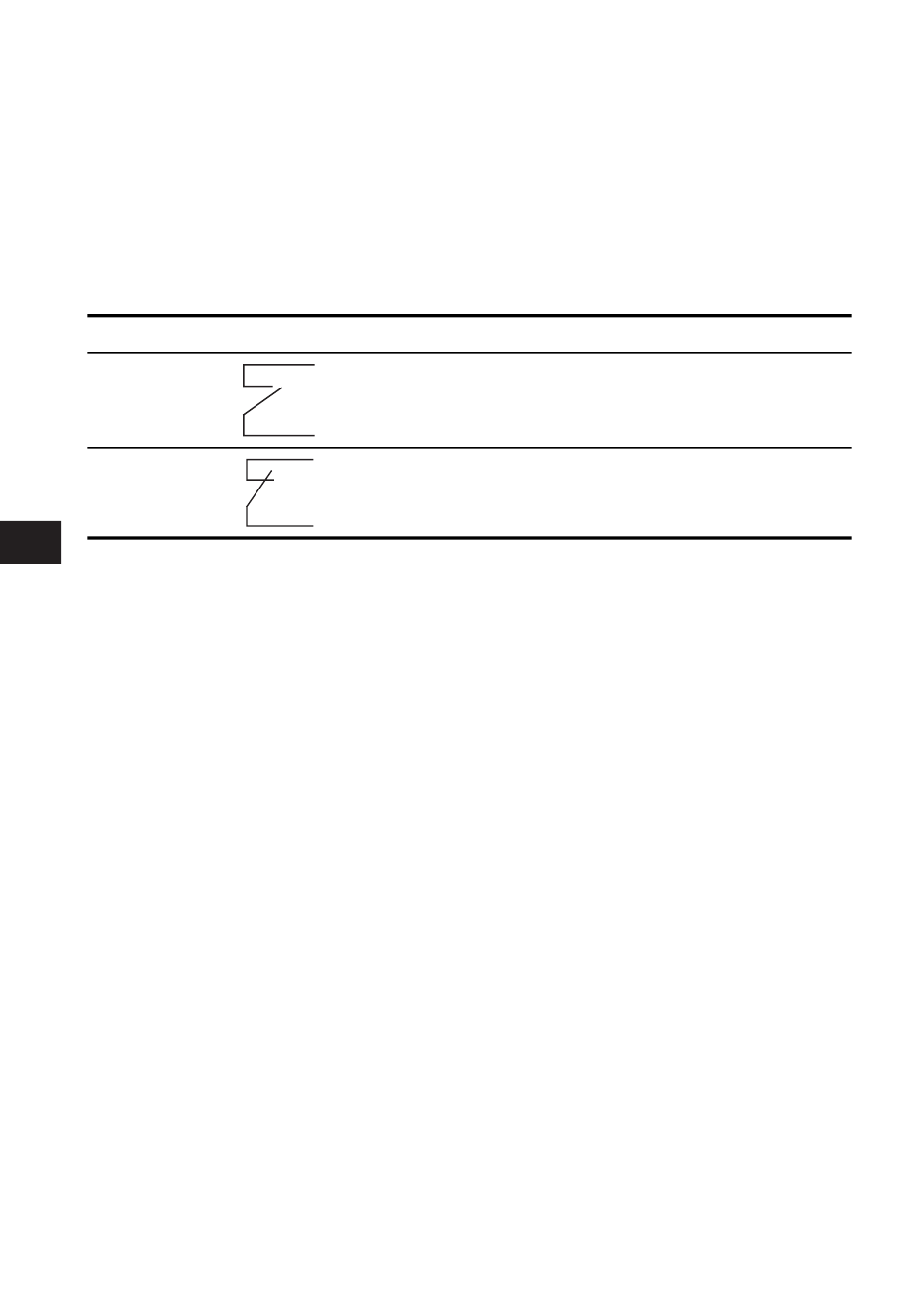

Toimintakaavio: Käyntiin/seis-tulo
Koskettimen asento Toiminto
Pumpun pysäytys
Pumpun käynnistys
FIN

5. Signaalirele

Signaalireleen toiminta voidaan asettaa R100:n avulla.
Mahdolliset toiminnot:
• Häiriö
• Ohi
• Käyttö.

5.1 Vikailmaisu

Signaalirele aktivoituu seuraavissa tapauksissa:
• Pumppu tukkeutunut
• Sisäinen häiriö
• Alijännite.
Katso jaksoa 5.4 Toimintakaavio.
Signaalirele kytkeytyy pois vian poistuessa. Vian syy tallentuu pumpun
hälytyslokiin. Viisi viimeisintä vikaa voidaan lukea R100:n avulla.
Huom: Vikatilanteessa punainen merkkivalo palaa ohjauspaneelissa.
Katso asennus- ja käyttöohjeet pumpuille GRUNDFOS MAGNA 25-60,
25-100, 32-60, 32-100, 40-100(D), 50-100.
