Direkt an der Anlage angebrachte Hinweise wie z.B. 1.9 Unzulässige Betriebsweisen • Drehrichtungspfeil Verwendungszweck • Kennzeichnung für Fluidanschlüsse 2.1 CIM 2XX Modbus Modul müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. Installation 3.1 Anschließen des Modbus 1.3 Personalqualifikation und -schulung 3.2 Einstellen der Modbus-Adresse Das Personal für Bedienung, Wartung, Inspektion...
1.7 Sicherheitshinweise für Wartungs-, 2. Verwendungszweck Inspektions- und Montagearbeiten Das CIM 2XX Modbus Modul (CIM = Communication Interface Module Der Betreiber hat dafür zu sorgen, dass alle (Kommunikationsschnittstellenmodul), bei dem es Wartungs-, Inspektions- und Montagearbeiten von sich um einen Modbus-Slave handelt, ermöglicht die autorisiertem und qualifiziertem Fachpersonal Datenübertragung zwischen einem Modbus RTU...
3. Installation 2.1 CIM 2XX Modbus Modul Achtung! Das Modul CIM 2XX darf nur an Schutzkleinspannung SELV oder SELV-E angeschlossen werden. 3.1 Anschließen des Modbus Es ist ein abgeschirmtes, verdrilltes Kabel zu verwenden. Der Kabelschirm ist an beiden Enden an Erde anzuschließen.
3.2 Einstellen der Modbus-Adresse Das CIM 2XX Modbus Modul hat zwei Hexadezimal-Drehschalter zum Einstellen der Modbus-Adresse. Die beiden Schalter werden zum Einstellen der vier höchstwertigen Bits (SW6) bzw. der vier niedrigstwertigen Bits (SW7) verwendet. Siehe Abb. 4. Abb. 4 Einstellen der Modbus-Adresse In der nachfolgenden Tabelle sind Beispiele für die...
3.3 Abschlusswiderstand 3.4 Einstellen der Parität Der Abschlusswiderstand ist auf dem CIM 2XX Die Einstellung der Parität kann entweder manuell Modbus Modul angeordnet. Sein Wert beträgt 150 Ω. über den DIP-Schalter SW 3 oder softwaredefiniert erfolgen. Das CIM 2XX hat einen DIP-Schalter mit zwei Schaltern (SW1 und SW2) zum Ein- und Manuelle Einstellung der Parität Ausschalten des Abschlusswiderstands.

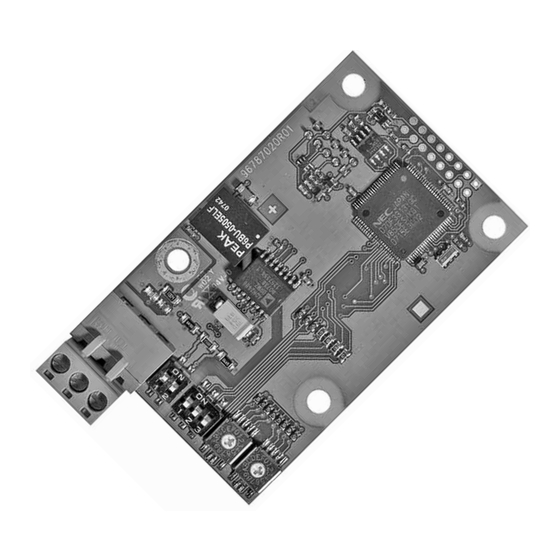

4. LEDs 3.5 Einstellen der Modbus-Übertragungsgeschwindigkeit Das CIM 2XX Modbus Modul hat zwei LEDs. Bevor das CIM 2XX Modbus Modul mit dem Modbus- Siehe Abb. 1. Netzwerk kommunizieren kann, muss die Übertra- • Rote/grüne Status-LED (LED1) für die gungsgeschwindigkeit richtig eingestellt werden.
Das CIM 2XX wurde ausgeschal- tet. 5. Störungsübersicht Keine interne Kommunikation Rot blinkend zwischen dem CIM 2XX und Die Störungssuche bei einem CIM 2XX Modbus dem Grundfos Produkt. Modul erfolgt über den Status der Kommunikations-LEDs. Das angeschlossene Grundfos Siehe nachfolgende Tabelle.
Seite 14
Die LED für die interne Keine interne Kommunikation • Die Kabelverbindung zwischen Kommunikation (LED2) blinkt dem Grundfos Produkt und zwischen dem CIU 2XX und rot. dem CIU 2XX prüfen. dem Grundfos Produkt. • Prüfen, ob die einzelnen Leiter richtig aufgelegt sind.
7. Service 7.1Serviceunterlagen Serviceunterlagen sind auf auf der Internetseite www.grundfos.de unter WebCAPS verfügbar. Bei weiteren Fragen wenden Sie sich bitte an die nächste Grundfos Niederlassung oder autorisierte Servicewerkstatt. 8. Entsorgung Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften.
Seite 17
