5.2 Indicazione di pronto

Il relè dei segnali è attivo quando la pompa è in funzione o pronta per funzio-
nare.
Vedere paragrafo 5.4 Schema delle funzioni.

5.3 Indicazioni di funzionamento

Il relè dei segnali è attivo finchè la pompa è in funzione. Se si arresta la
pompa tramite il pannello di controllo, con il dispositivo R100 o a causa di
un'avaria, il relè dei segnali è disattivato e di conseguenza fornisce un se-
gnale a un sistema di regolazione esterno, es. un sistema di building mana-
gement.
Vedere paragrafo 5.4 Schema delle funzioni.

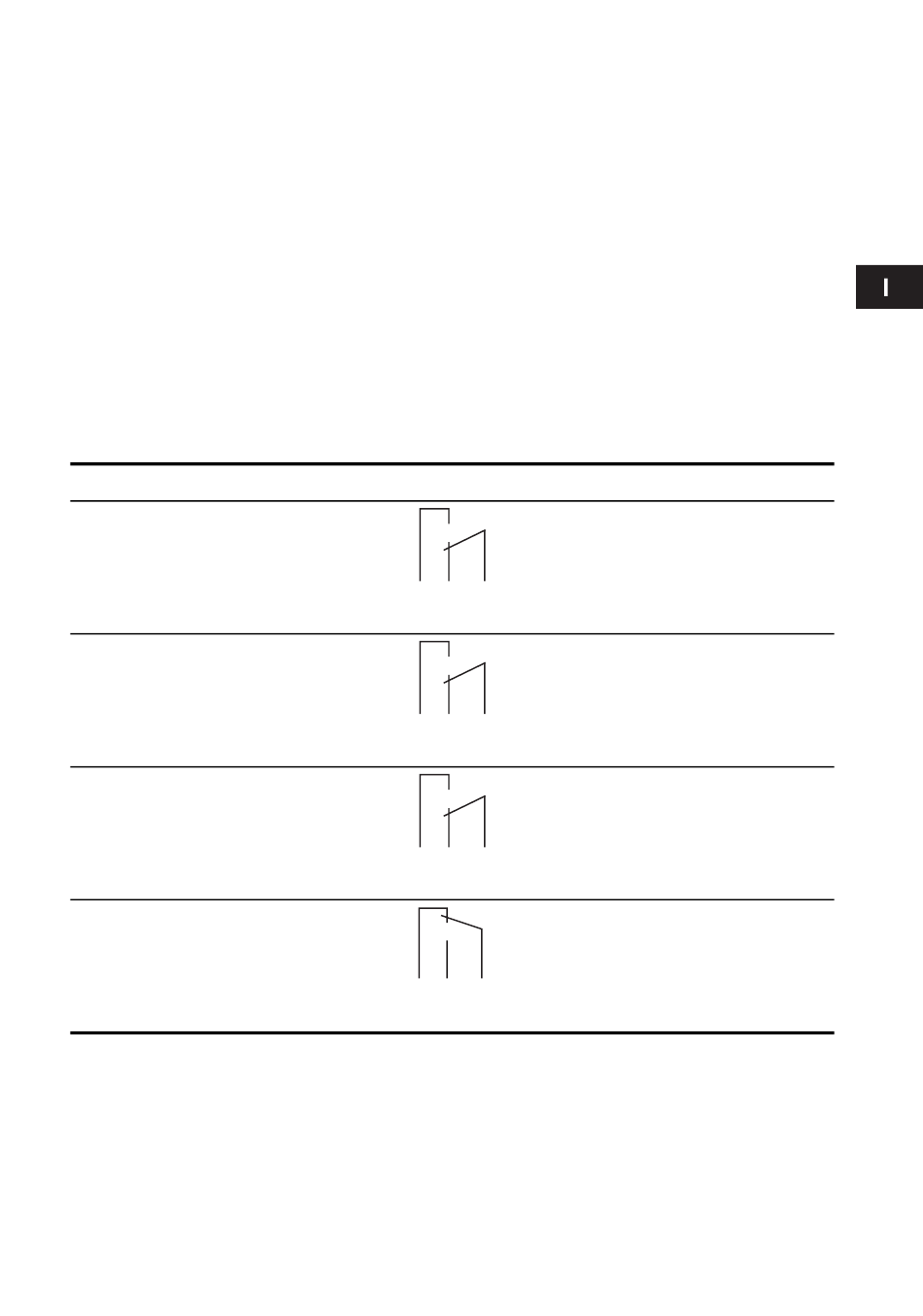

5.4 Schema delle funzioni

Impostazione
Avaria
Pronto
Funzionamento
–
Relè
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Descrizione
Avaria della pompa
In funzione
Pronto per funzionare
In funzione
Avaria del relè
