4. Marche/arrêt externe
Le module relais intègre une entrée digitale pour un contact externe. Il est
possible de démarrer ou d'arrêter le circulateur via l'entrée digitale.
Une fois mis en service, le circulateur fonctionnera sur le point de consigne
réglé sur le panneau de commande du circulateur ou avec le R100.
Nota : Si le contact externe est utilisé, la connexion entre les bornes 7 et 8
doit être remplacée par une connexion externe.

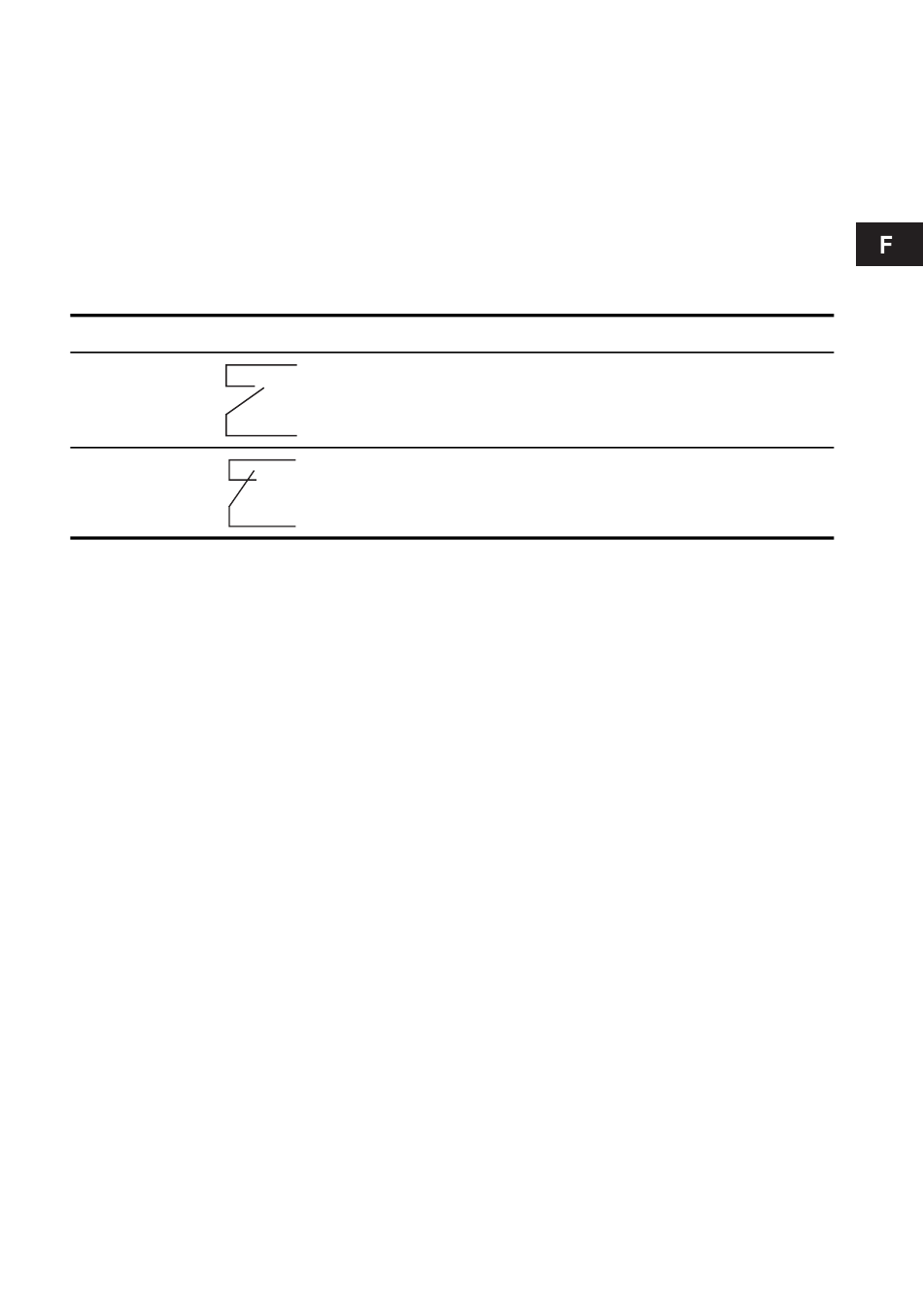

Schéma fonctionnel : Entrée Marche/arrêt
Position des contacts Fonction
Arrêt du circulateur
Marche du circulateur

5. Relais de signal

La fonction du relais de signal peut être réglé avec le R100.
Fonctions possibles :
• Défaut
• Prêt
• Fonctionn.
5.1 Indication de défaut
Le relais de signal est activé au cas où :
• Circulateur bloqué
• Défaut interne
• Sous-tension.
Voir paragraphe 5.4 Schéma fonctionnel.
Lorsque le défaut disparaît, le relais de signal est désactivé. La cause du dé-
faut est stockée dans le journal des alarmes du circulateur. Les cinq derniers
défauts peuvent être identifiées au moyen du R100.
Nota : En cas de défaut, le voyant d'indication rouge sur la panneau de com-
mande est allumé.
Voir notice d'installation et d'entretien des MAGNA 25-60, 25-100, 32-60,
32-100, 40-100(D), 50-100.
