7.1 Проверка модуля

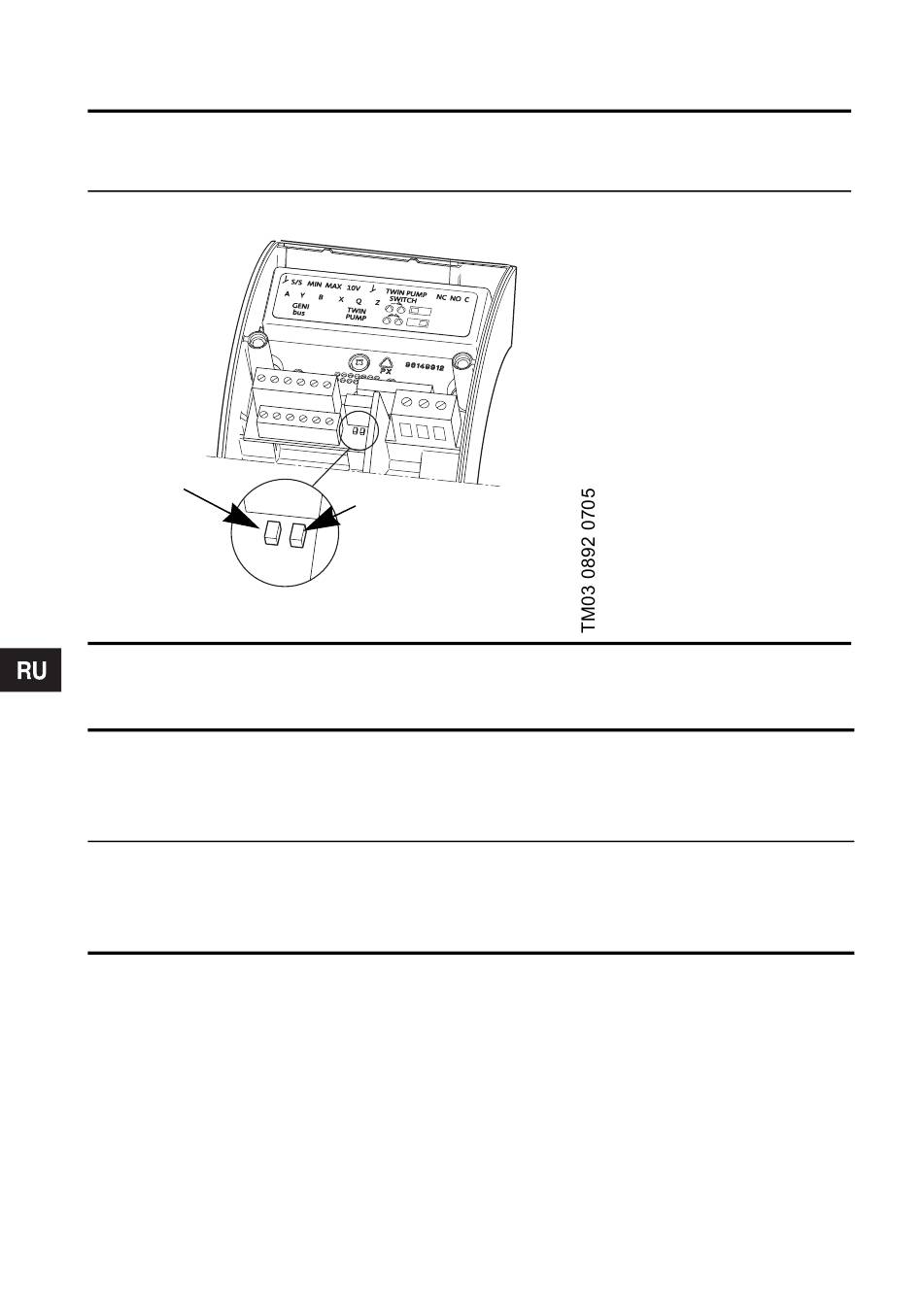

Иллюстрация
Мигает
8. Технические данные
Вход сигнала пуска /
останова
Выход реле
сигнализации
Сохраняется право на внесение технических изменений.
122
Горит постоянным
светом
Внешний свободный от потенциала контакт.
Нагрузка контакта: 5 В, 1 мА.
Экранированный кабель.
Сопротивление шлейфа: макс.130 Ω.
Свободный от потенциала переключающий
контакт.
400 В переменного тока силой 6 A AC1.
30 В постоянного тока силой 6 A.
Выполняемые
работы
1. Снять крышку
модуля.
2. Проверить
светодиоды.
Если монтаж
модуля выполнен
правильно, то при
включенном
насосе левый
светодиод должен
мигать, а правый
гореть
постоянным
светом.
3. Установить
крышку модуля на
место.
