7.1 Contrôle du module
Clignote
8. Caractéristiques techniques
Entrée de marche/arrêt
Sortie de relais de signal

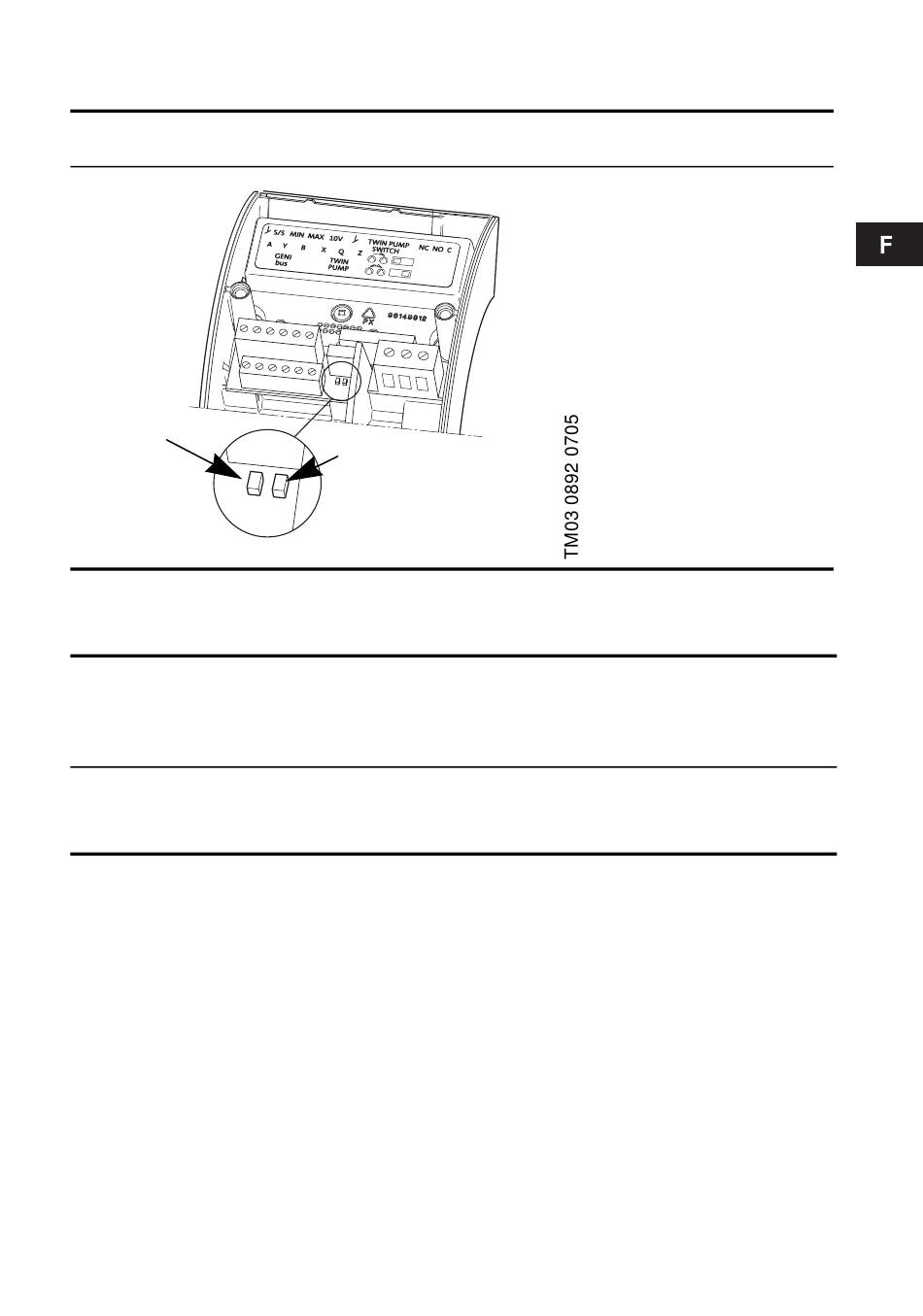

Illustration
Allumée en
permanence
Contact externe libre de potentiel.
Charge des contacts : 5 V, 1 mA.
Câble blindé.
Résistance boucle : Maximum 130 Ω.
Contact de permutation libre de potentiel.
400 VAC, 6 A AC1.
30 VDC, 6 A.
Nous nous réservons tout droit de modifications.
Action
1. Déposer le couver-
cle du module.
2. Check the LEDs.
Lorsque le circula-
teur est sous ten-
sion et le module
correctement
monté, la LED de
gauche doit cligno-
ter et la LED de
droite doit être allu-
mée en perma-
nence.
3. Remonter le cou-
vercle du module.
