5.2 Klarmelding

Melderelæet er aktivt når pumpen er i drift eller er klar til drift.
Se afsnit 5.4 Funktionsdiagram.

5.3 Driftsmelding

Melderelæet er aktivt så længe pumpen er i drift. Hvis pumpen stoppes på
betjeningspanelet, med R100 eller på grund af fejl, bliver melderelæet deak-
tiveret og giver dermed signal til f.eks. et CTS-anlæg.
Se afsnit 5.4 Funktionsdiagram.

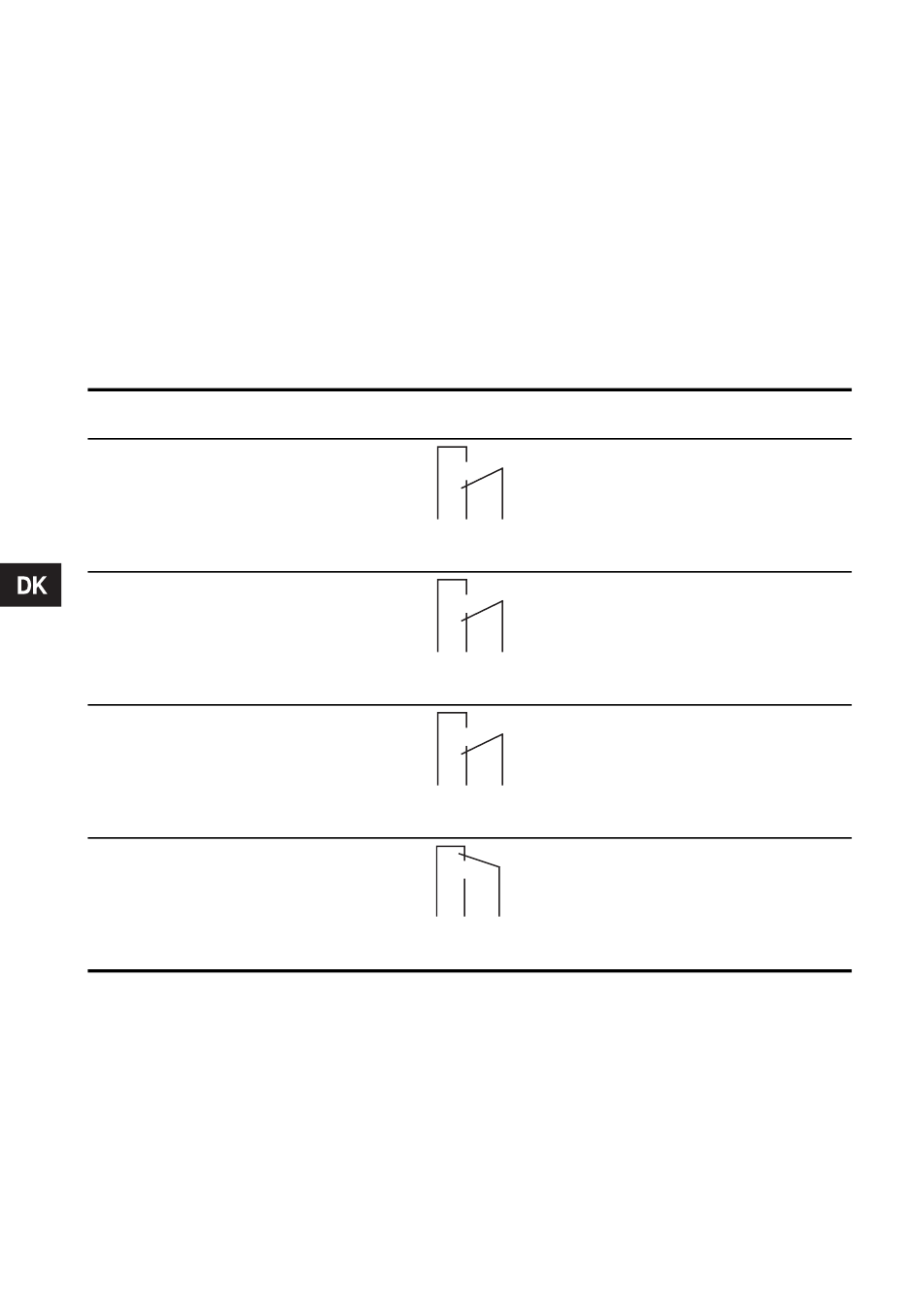

5.4 Funktionsdiagram

Indstilling
Fejl
Klar
Drift
–
100
Relæ
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Beskrivelse
Pumpen har en fejl
I drift
Klar til drift
I drift
Relæ spændingsløst
