L'alimentation de la pompe au module relais se fait sans fil. Pour assurer un
fonctionnement correct, suivre les instructions dans paragraphe 3.2 Montage
du module.
Connecter le module comme le montre la fig. 1.
Nota :
• Tous les câbles utilisés doivent résister à une température allant jusqu'à
+85°C.
• Tous les câbles utilisés doivent être installés suivant norme EN 60204-1.
Les câbles sont reliés
• aux sorties NC, NO, C et
• à l'entrée de marche/arrêt
doivent être isolés électriquement les uns des autres.
Marche/arrêt externe

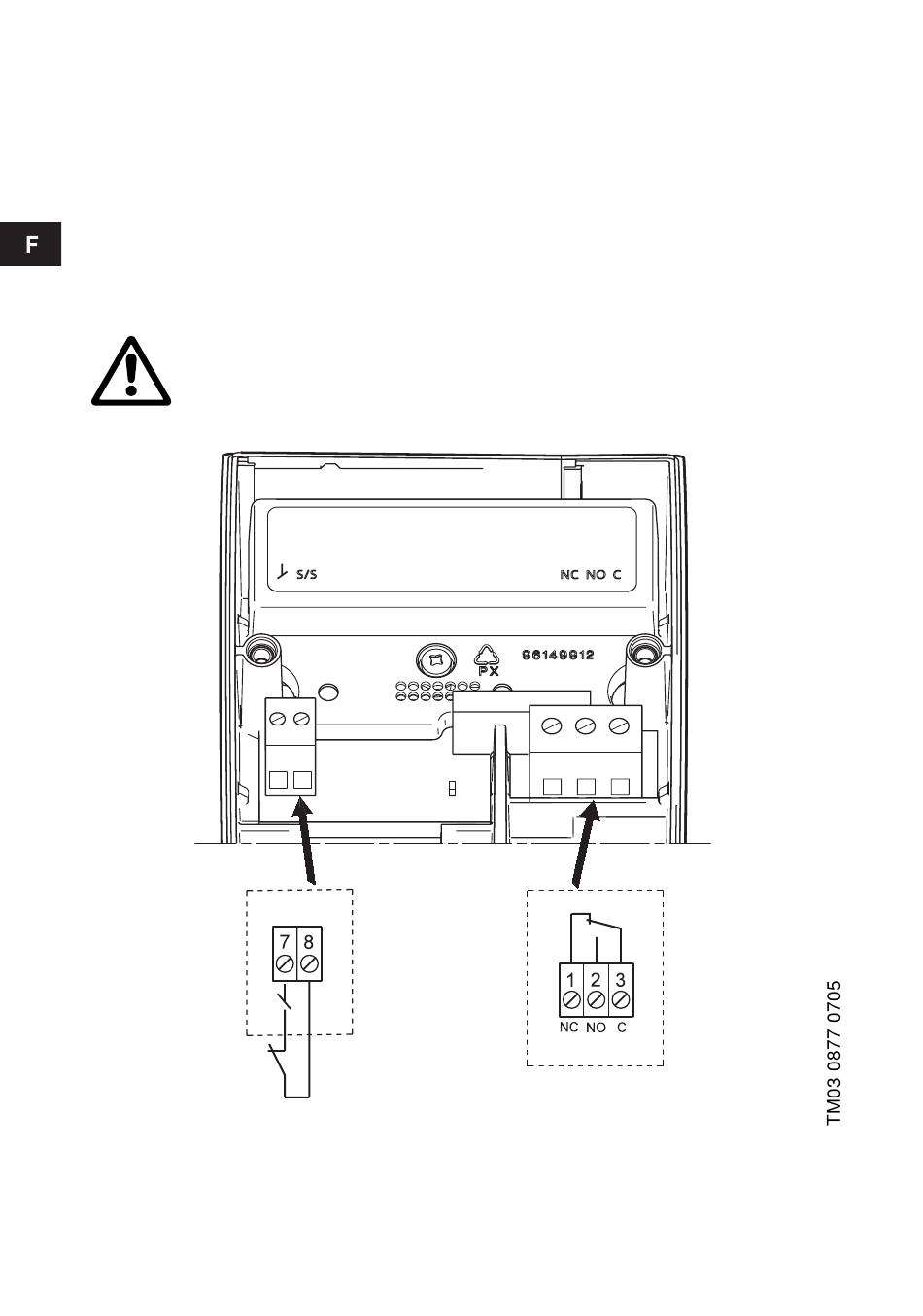

Fig. 1 Bornes de connexion
Un exemple de connexion est illustré à la page 25.
24
Relais de signal
