4. Spoljno puštanje u rad/zaustavljanje (start/stop)
Reley modul ima ugrađeni ulaz za eksterni kontakt. Ovim ulazom pumpa se
može pustiti u rad ili zaustaviti.
Kada se upali pumpa će raditi sa tačkom podešavanja na kontrolnoj ploči ili
sa R100.
Napomena: Ukoliko je korišćen eksterni kontakt, konekcija između terminala
7 i 8 mora biti zamenjen eksternom konekcijom.

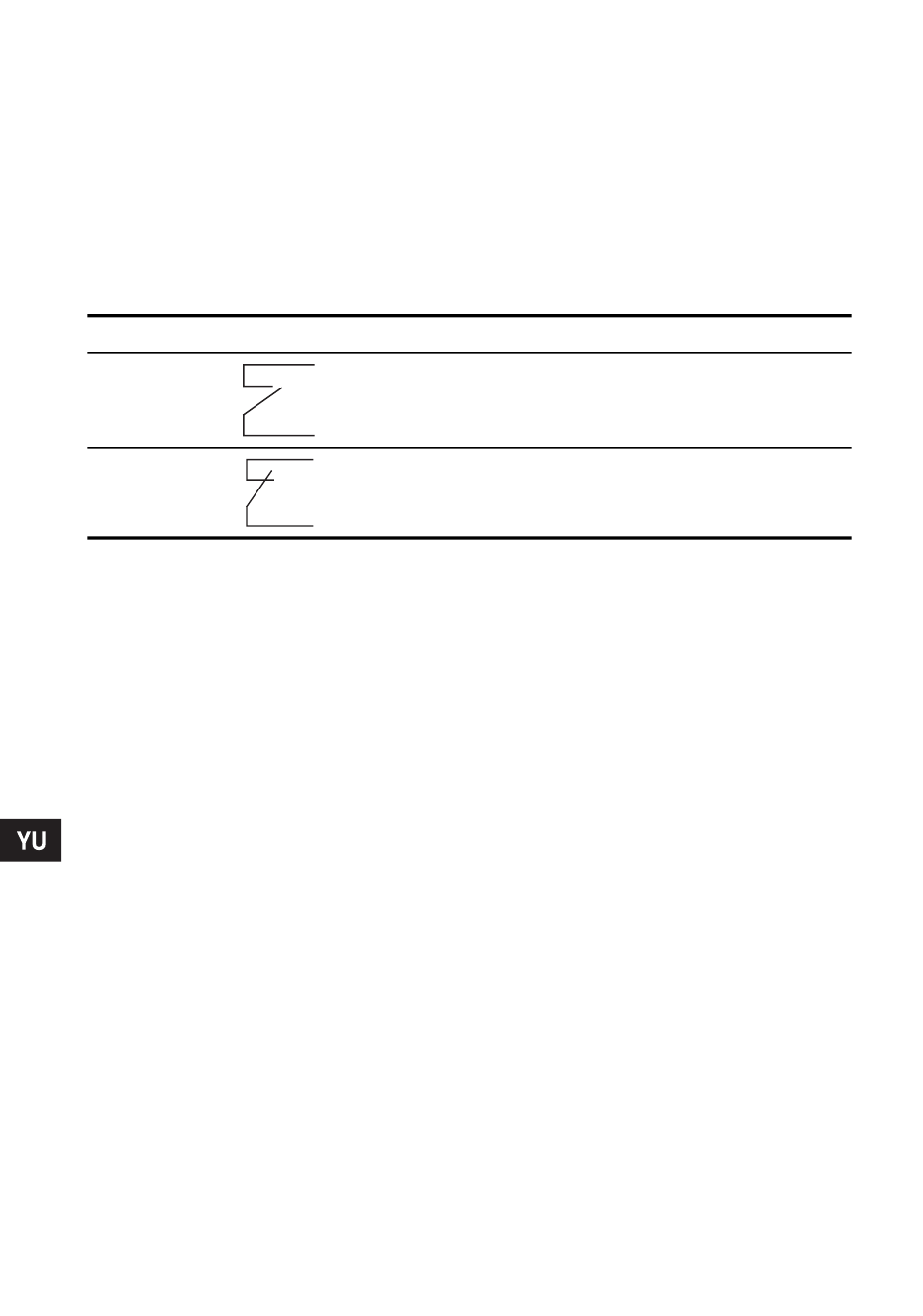

Funkcionalni dijagram: Start/stop ulaz
Pozicija kontakta Funkcija
Gašenje pumpe
Paljenje pumpe

5. Signalni relej

Funkcija signalnog releja se podešava pomoću R100.
Moguće funkcije:
• Fault (greška)
• Ready (spreman)
• Operation (rad).
5.1 Indikator greške
Signalni relej se aktivira u sledećim slučajevima
• Pump blocked (pumpa blokirana)
• Internal fault (unutrašnja greška)
• Undervoltage (podnapon).
Vidi sekciju 5.4 Funkcionalni dijagram.
Kada greška nestane signalni relej se deaktivira. Uzrok greške se memoriše
u registar alarma pumpe. Poslednjih pet grešaka mogu biti pozvani preko
R100.
Napomena: U slučaju greške crveno indikaciono svetlo na kontrolnoj ploči je
uključeno.
Pogledati uputstvo za instalaciju i rad za GRUNDFOS MAGNA 25-60,
25-100, 32-60, 32-100, 40-100(D), 50-100.
