5.2 Signal pripravnosti

Signalni relej je aktivan kad crpka radi ili je u pripravnosti.
Vidi poglavlje 5.4 Dijagram funkcionalnosti.

5.3 Signal rada

Signalni relej je aktivan dok crpka radi. Ukoliko se crpka zaustavi preko
upravljačke ploče, pomoću R100 ili radi smetnje, signalni relej se dezaktivira
i šalje signal eksternom upravljačkom uređaju, npr. sustavu za upravljanje
zgradama.
Vidi poglavlje 5.4 Dijagram funkcionalnosti.

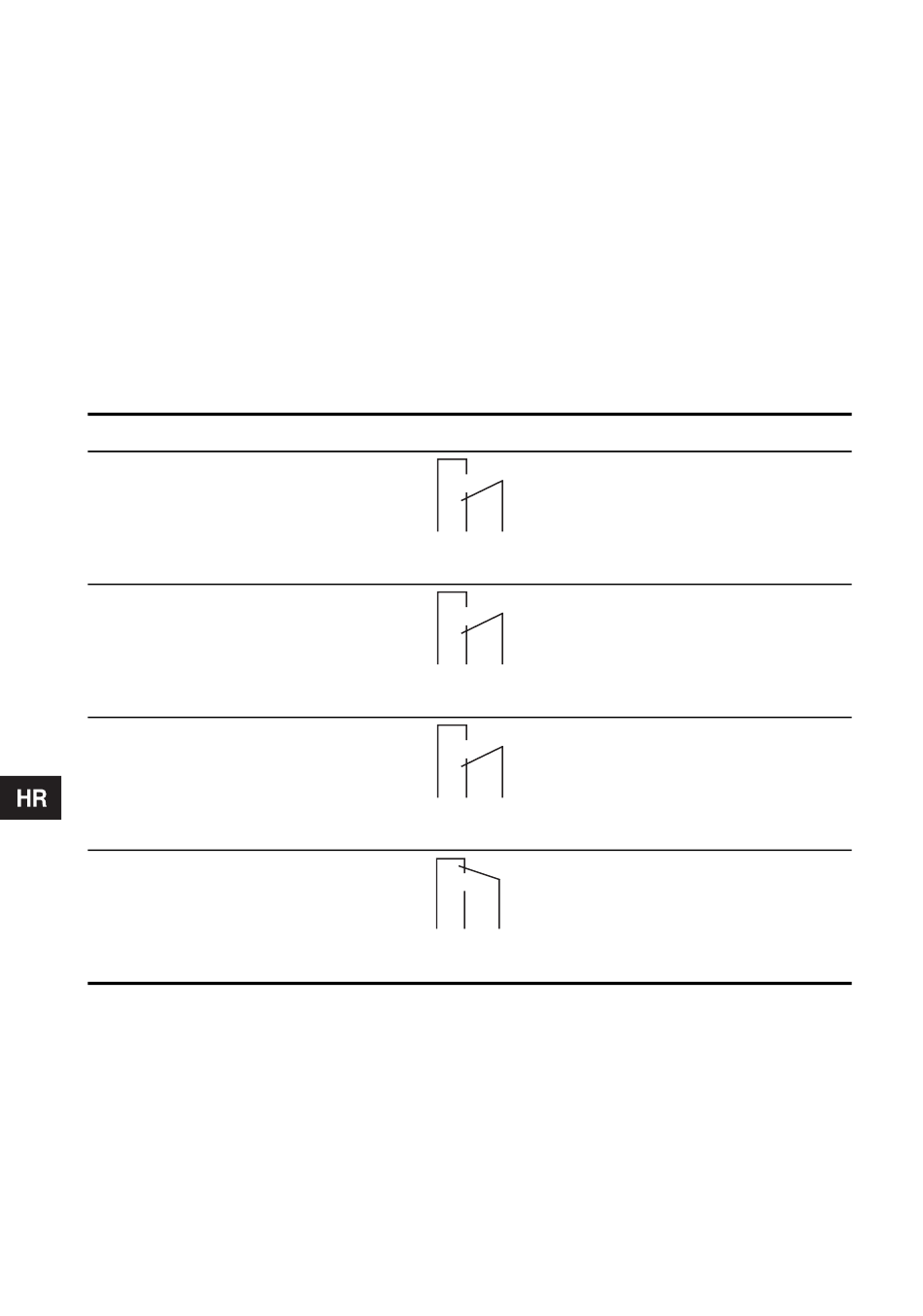

5.4 Dijagram funkcionalnosti

Namještanje
Smetnja
Pripravnost
Rad
–
146
Relej
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Opis
Kvar crpke
Rad
Spremna za rad
Rad
Relej u kvaru
