4. Eksterni start/stop

Relejni modul ima digitalni ulaz za eksterni kontakt. Crpka se starta i
zaustavlja preko tog ulaza.
Pri startanju crpka će raditi na zadanoj točki namještenoj na upravljačkoj
ploči ili preko R100.
Pozor: Ukoliko koristimo eksterni kontakt, veza između stezaljki 7 i 8 mora
se zamijeniti eksternim spojem.

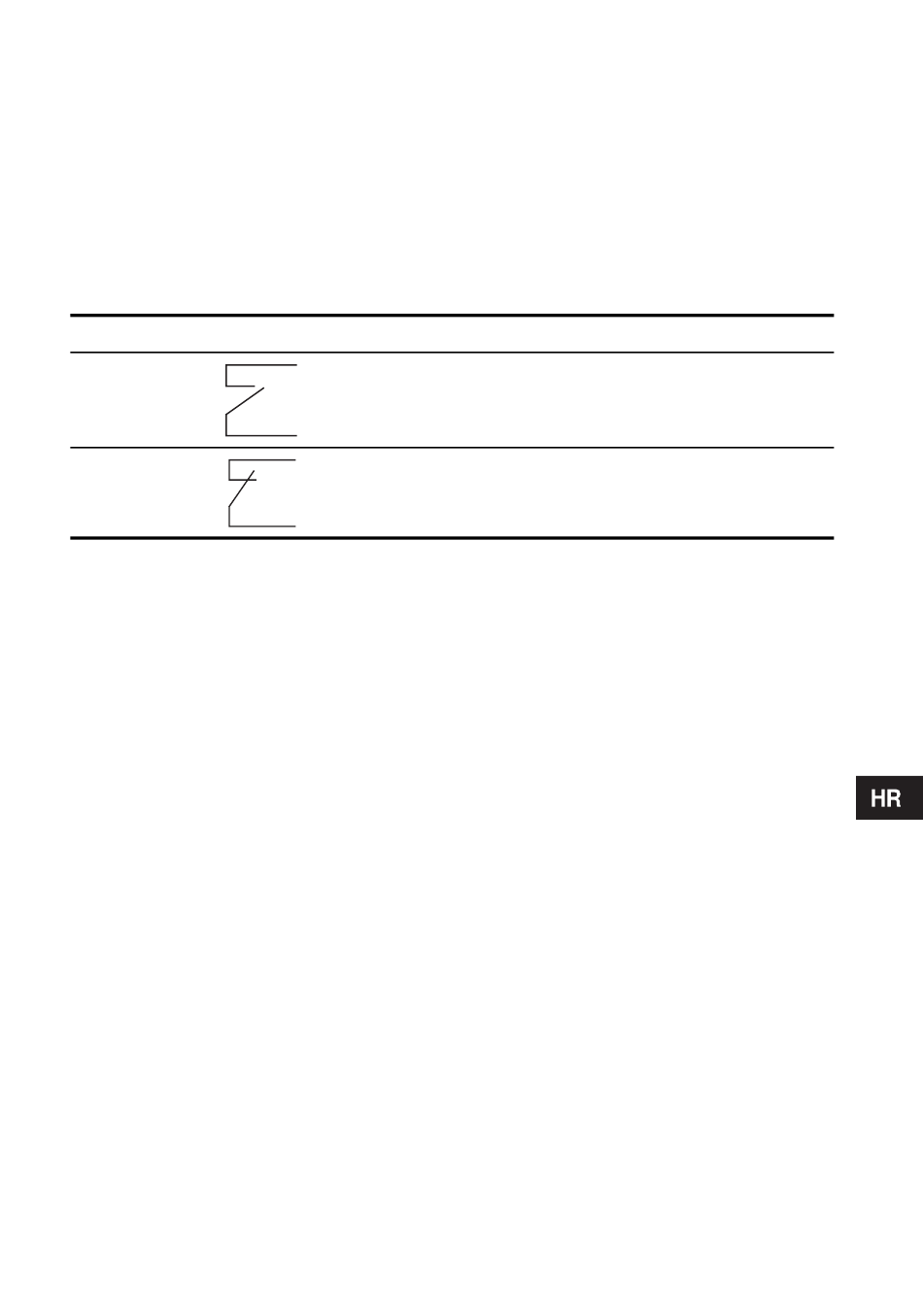

Dijagram funkcioniranja: Ulaz za start/stop
Položaj kontakta Funkcija
Zaustavljanje crpke
Startanje crpke

5. Signalni relej

Funkcija signalnog releja može se namjestiti pomoću R100.
Moguće funkcije:
• Fault (smetnja)
• Ready (pripravnost)
• Operation (pogon).

5.1 Signalizacija smetnje

Signalni relej se aktivira u slučaju:
• Pump blocked (blokirana crpka)
• Internal fault (kvar uređaja)
• Undervoltage (podnapon).
Vidi poglavlje 5.4 Dijagram funkcionalnosti.
Kad smetnja nestane, signalni relej se dezaktivira. Alarmni protokol će
memorirati uzrok smetnje. Posljednjih pet smetnji možemo pozvati pomoću
R100.
Pozor: U slučaju smetnje gori crvena signalna žaruljica na upravljačkoj ploči.
Pogledajte montažne i pogonske upute za GRUNDFOS MAGNA 25-60,
25-100, 32-60, 32-100, 40-100(D), 50-100.
