4. Extern EIN/AUS

Das Relaismodul besitzt einen Digitaleingang für einen externen Kontakt.
Die Pumpe lässt sich über diesen Eingang ein- bzw. ausschalten.
Beim Einschalten läuft die Pumpe mit dem an der Bedientastatur oder mit
der Fernbedienung R100 eingestellten Sollwert.
Falls der externe Kontakt benutzt wird, muss die Verbindung
Hinweis zwischen Klemme 7 und 8 durch den externen Anschluss
ersetzt werden.

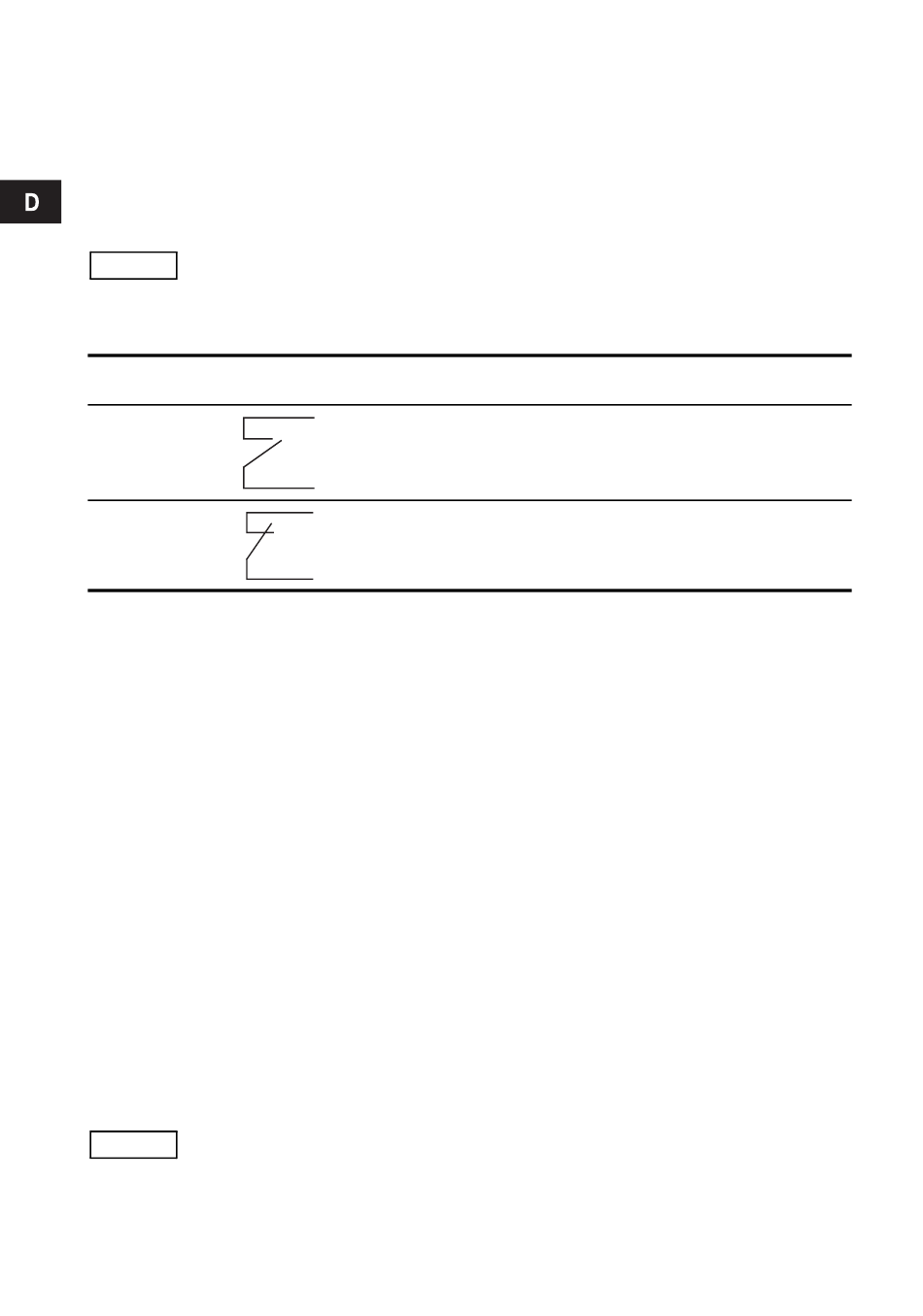

Funktionsdiagramm: Eingang für EIN/AUS
Kontaktstellung

5. Melderelais

Die Funktion des Melderelais kann mit der R100 gewählt werden.
Mögliche Funktionen:
• Störung
• Bereit
• Betrieb.
5.1 Störmeldung
Das Melderelais wird aktiviert bei
• Pumpe blockiert
• Interne Störung
• Unterspannung.
Siehe Abschnitt 5.4 Funktionsdiagram.
Wenn die Störung nicht mehr anliegt, wird das Melderelais deaktiviert. Die
Störungsursache wird im Alarmprotokoll gespeichert. Die letzten fünf Störun-
gen können mit der R100 aufgerufen werden.
Bei Störung leuchtet die rote Meldeleuchte auf der Bedien-
Hinweis
tastatur.
Siehe Montage- und Betriebsanleitung der GRUNDFOS MAGNA 25-60,
25-100, 32-60, 32-100, 40-100(D), 50-100.
18
Funktion
Ausschalten der Pumpe
Einschalten der Pumpe
