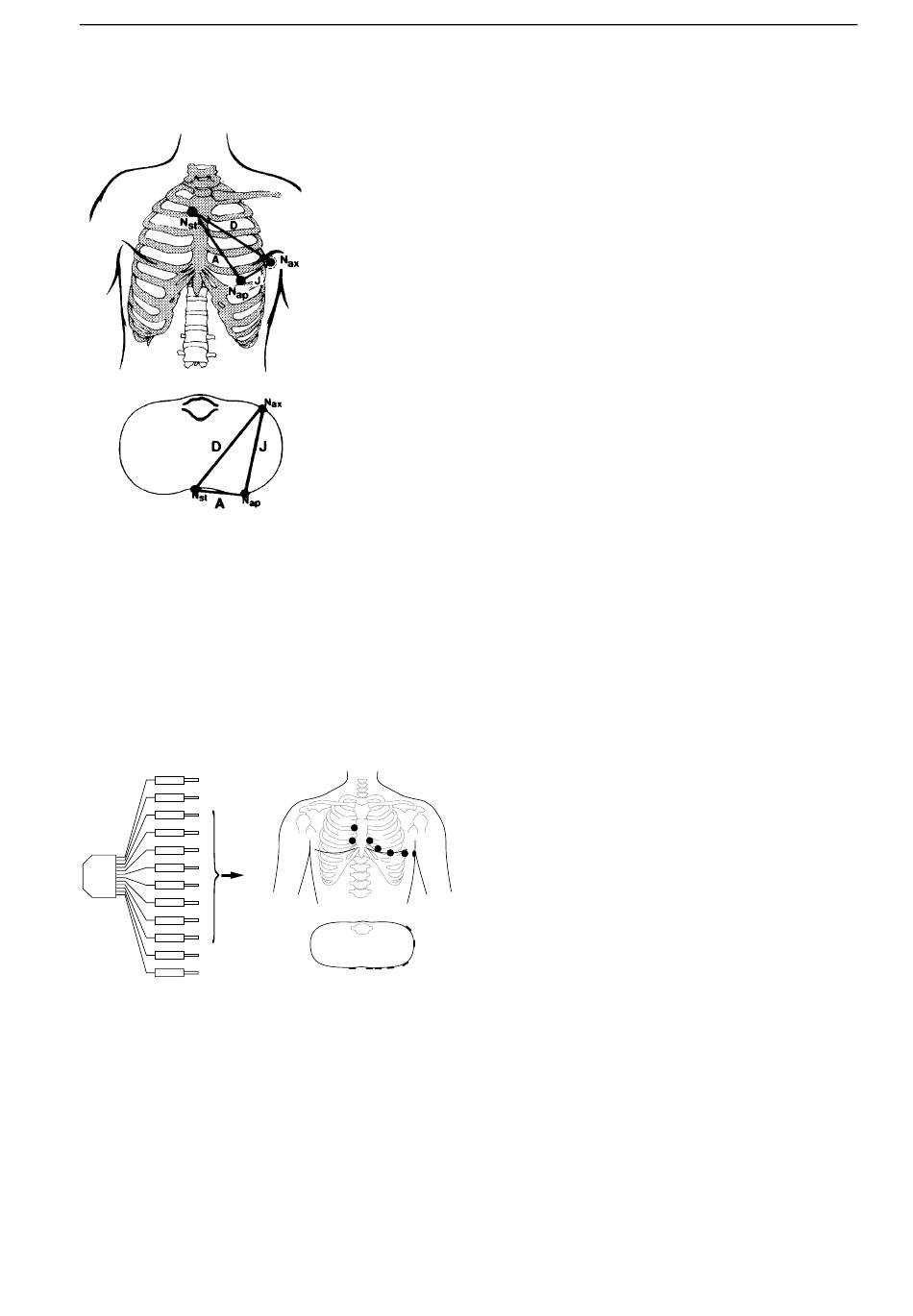

Bild 4-6. Abnahmestellen der NEHBschen
Ableitungen
Nst im 4. ICR am rechten Sternalrand
Nax im 5. ICR in der hinteren Axillarli-
nie links (mit C7 identisch)
Nap im 5. ICR auf der linken Mediocla-
vicularlinie (mit C4 identisch)
N schwarz
rechtes Bein
R rot
rechter Arm
C1 weiß
C2 weiß
C3 weiß
Nst
C4 weiß (Nap)
Nax
C5 weiß
C6 weiß
L gelb
linker Arm
F grün
linkes Bein
Bild 4-7. Anschließen der Patientenleitung
(12adrig, NEHB)
227 492 01-C
Vorbereiten zur EKG-Aufnahme
Abnahmestellen für die NEHBschen Ableitungen
Bild 4-6 zeigt die Abnahmestellen für die
Ableitungen nach NEHB. Die Patientenleitung
(12adrig) schließen Sie entsprechend Bild 4-7 an
(Nap ist identisch mit C4).
Sie können ersatzweise auch mit der 10adrigen
Patientenleitung NEHB registrieren (nur in
Betriebsart „manuell").
•
Legen Sie
•
Wählen Sie Registriersequenz „SEQ. Nr. 4"
(Abschnitt 9.3 „Betriebsart Manuell" ), und
ändern Sie die Bezeichnung für
Nst
C2
C1
C3
C5
C6
C4
(Nap)
C7 (Nax)
C6
C5
C2 C3 C4
C1
Nst
Nap
MAC 1100 / MAC 1200
R auf Nst
L auf Nax (C7)
F auf Nap (C4)
I in D
II in A
III in J
17
