C1
C3R
C4R
C4R
C3R
C1

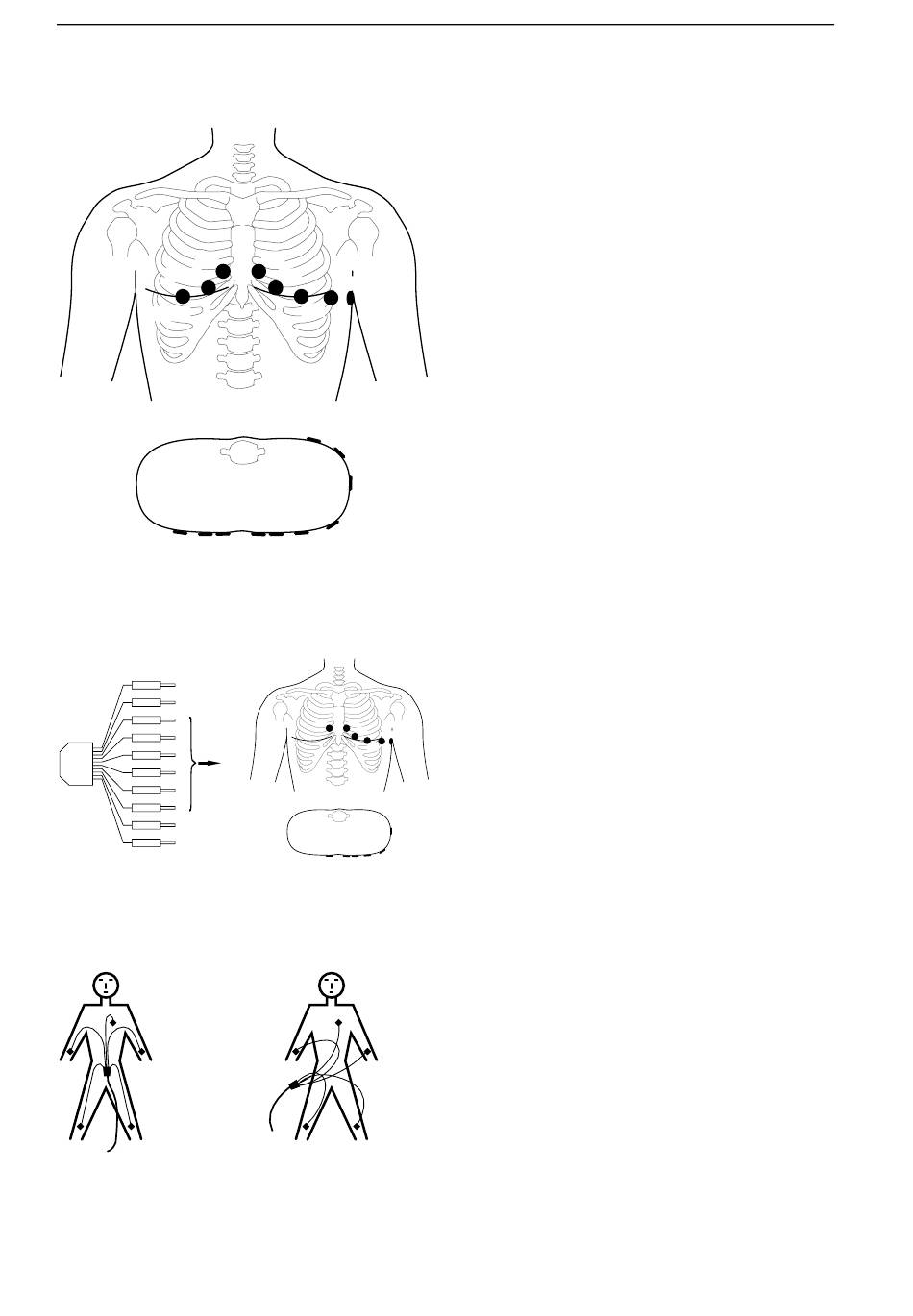

Bild 4-3. Abnahmestellen der Brustwand-Elektroden
N schwarz
rechtes Bein
R rot
rechter Arm
C1 weiß
C2 weiß
C3 weiß
C4 weiß
C5 weiß
C6 weiß
L gelb
linker Arm
F grün
linkes Bein
Bild 4-4. Anschließen der Patientenleitung
(10adrig, Standardableitungen)
richtig
Bild 4-5. Verlegen der Patientenleitung
16
Vorbereiten zur EKG-Aufnahme
C2
C3
C5
C6
C4
C8
C7
C6
C5
C2 C3 C4
C2
C1
C3
C5
C6
C4
C6
C5
C1 C2 C3 C4
falsch
MAC 1100 / MAC 1200
Anlegen der Saugelektroden (Brustwand)
•
Rasieren Sie eventuell störende Haare ab.
•
Feuchten Sie das Elektrodenpapier mit
Leitungswasser an und legen Sie es zwischen
Haut und Elektrode.
Anstelle des Papiers können Sie auch Elektro-
dencreme oder -Gel verwenden. Bei leicht
behaarter Brust übernimmt die Creme oder das
Gel eine Dichtfunktion.
Abnahmestellen für die Standardableitungen
(l, II, III, aVR, aVL, aVF, V1...V6)
Für die Standardableitungen müssen Sie 4 Extremi-
täten- und 6 Brustwand-Elektroden anlegen. Die
Extremitätenelektroden befestigen Sie oberhalb von
Hand- und Fußgelenk. Die Abnahmestellen der
Brustwand-Elektroden zeigt Bild 4-3.
C1
im 4. ICR am rechten Sternalrand
C2
im 4. ICR am linken Sternalrand
C3
auf der 5. Rippe zwischen C2 und C4
C4
im 5. ICR auf der linken Medioclavicularlinie
C5
zwischen C4 und C6 in der linken vorderen
Axillarlinie
C6
in der linken mittleren Axillarlinie auf der
Höhe von C4
C7* im 5. ICR in der hinteren Axillarlinie links
C8* im 5. ICR in der Scapularlinie links
C3R* symmetrisch zu C3
C4R* symmetrisch zu C4
*
erweiterte Standardableitungen
•
Schließen Sie die Patientenleitung (10adrig)
entsprechend Bild 4-4 an.
•
Verlegen Sie die Patientenleitung entsprechend
Bild 4-5.
227 492 01-C
