Hinweis
Bedenken Sie, daß durch das Einschalten eines
Filters Informationen für die Analyse verlorenge-
hen können, da der Übertragungsbereich einge-
schränkt wird. Schalten Sie deshalb ein Filter
nicht grundsätzlich, sondern nur gezielt ein.
a
b
c
A u t o m a t i k 4 0 H z 5 0 H z A D S P a t i e n t e n n a m e
1 2 _ F S
1 0 m m / m V
g
f
aVR
aVL
aVF
* C 1 * H F 1 2 0
i

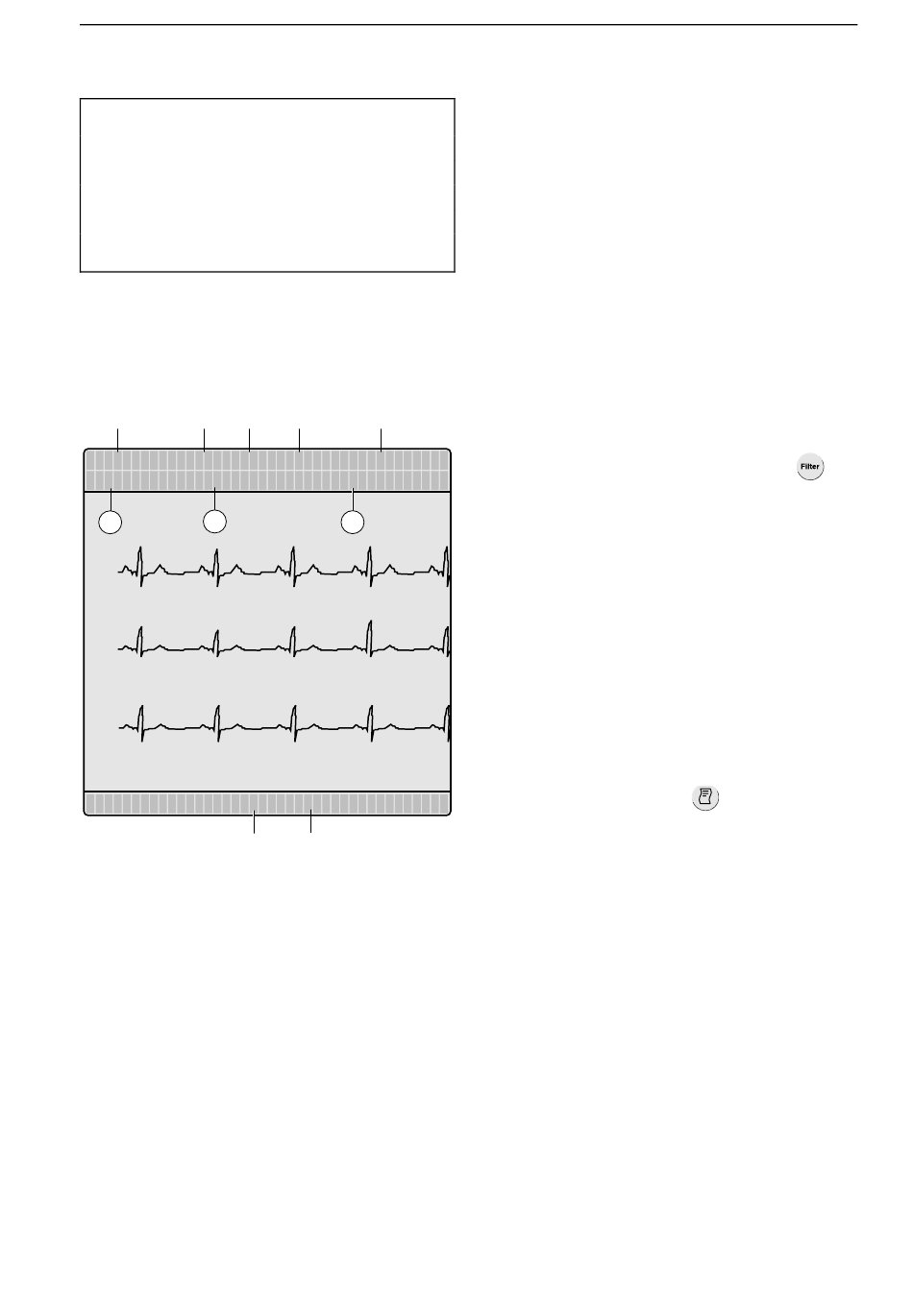

Bild 5-1. Display in der Betriebsart „Auto"
a Betriebsart
b Muskelfilter eingeschaltet
c Netzfilter eingeschaltet
d Anti-Drift-System eingeschaltet
e Patientenname
f Ausgabeformat oder ,,REG. AUS",
wenn keine Registrierung erfolgt
g Empfindlichkeit 10 mm/mV
(Automatik aus)
h Registriersequenz
i Brustwand-Elektrode abgefallen
j Herzfrequenz
227 492 01-C
Registrieren in der Betriebsart „Automatik"
d
e
S t a n d a r d
h
j
MAC 1100 / MAC 1200
In der Werkseinstellung wählt das Gerät nach dem
Einschalten folgende Funktionen und Einstellungen:
− die Betriebsart „Automatik" (c)
− die Registriersequenz (Zuordnung der
Ableitungen zu den Registrierkanälen) STAN-
DARD (I, II, III, aVR, aVL, aVF, V1, V2, V3,
V4, V5, V6); außerdem konfigurierbar:
CABRERA, NEHB
− Rhythmus-Kanal
1)
− eine Empfindlichkeit von 10 mm/mV (c)
(Kalibrierimpuls bei Registrierbeginn)
− das Muskelfilter ist ausgeschaltet (Taste
− das Netzfilter ist eingeschaltet (c)
− die Ausgabe erfolgt mit Ausgabeformat
„12_FS", d.h. 12 Ableitungen einschließlich
aller Daten auf einer Seite (c)
− die Interpretation wird ausgegeben (c)
− die „Extra-Seite" (mit Mittelwertschlägen und
ST-Vermessungsergebnissen) wird nicht aus-
gegeben (c) (nur MAC 1200)
− durch Drücken der Taste
ausgegeben (c)
_____________________
1)
Ob ein oder mehrere Rhythmuskanäle dargestellt
werden, ist vom gewählten Ausgabeformat abhängig
(siehe Abschnitt 5.4 „Die Ausgabedokumente"). In der
Werkseinstellung wird das Ausgabeformat „12_FS"
(ohne Rhythmuskanal) gewählt.
Folgende Rhythmuskanäle werden in der Werks-
einstellung in Abhängigkeit vom Ausgabeformat
registriert:
Ausgabeformat mit 1 Rhythmuskanal: II
Ausgabeformat mit 3 Rhythmuskanälen: II, V1, V5
Ausgabeformat mit 6 Rhythmuskanälen: II, V1, V5, V2,
V3, V4 (siehe Tabelle 5-1)
) (c)
wird eine Kopie
23
