Fluke 1736 Bedienungshandbuch Seite 82

1736/1738
Bedienungshandbuch

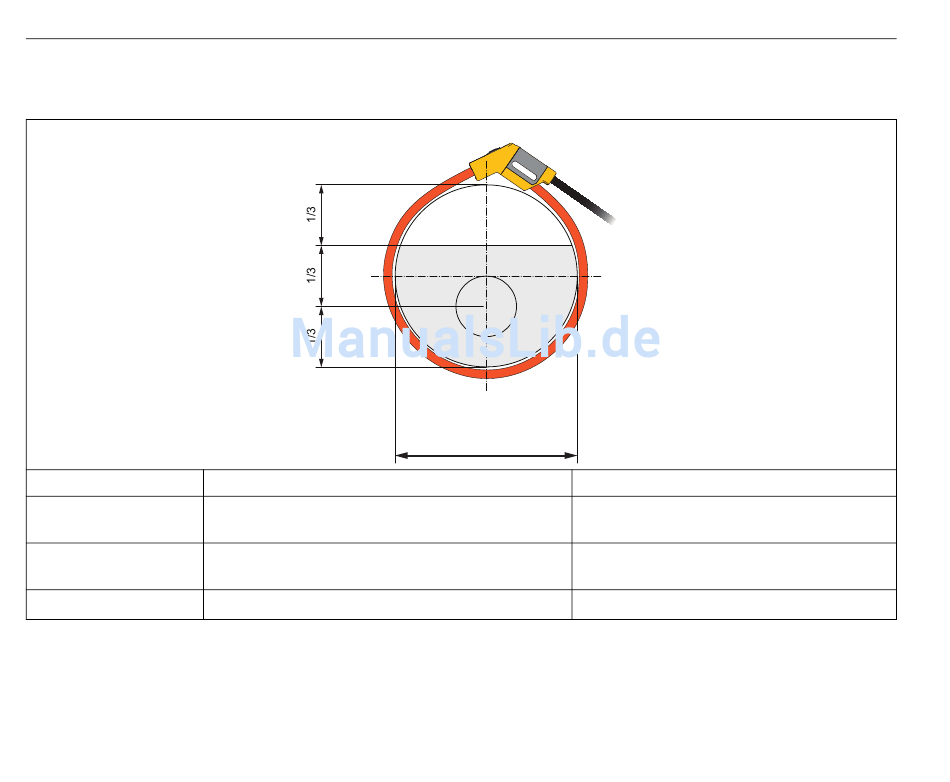

Positionierfehler durch Position des Leiters im Messfühlerfenster (Siehe Tabelle 11.)
Messfühlerfenster
A
B
C
Unterdrückung externes Magnetfeld in Bezug zum externen Strom (mit Kabel >100 mm von Messkopfkupplung
und R-Spule) ...........................................................40 dB
Phasenverschiebung...............................................<
Bandbreite ...............................................................10 Hz bis 23,5 kHz
Frequenzminderung ................................................I x f
76
Tabelle 11. Flex Messfühlerfenster
iFlex1500-12, iFlex3000-24
±(1 % des Messwerts + 0,02 % des Messbereichs)
±(1,5 % des Messwerts + 0,02 % des Messbereichs)
±(2,5 % des Messwerts + 0,02 % des Messbereichs)
± 0,5 °
≤ 385 kA Hz
C
B
A
iFlex1500-12: 88mm
iFlex3000-24: 185mm
iFlex6000-36: 282mm
±(1,5 % des Messwerts + 0,03 % des
Messbereichs)
±(2,0 % des Messwerts + 0,03 % des
Messbereichs)
±(4 % des Messwerts + 0,03 % des Messbereichs)
iFlex6000-36
