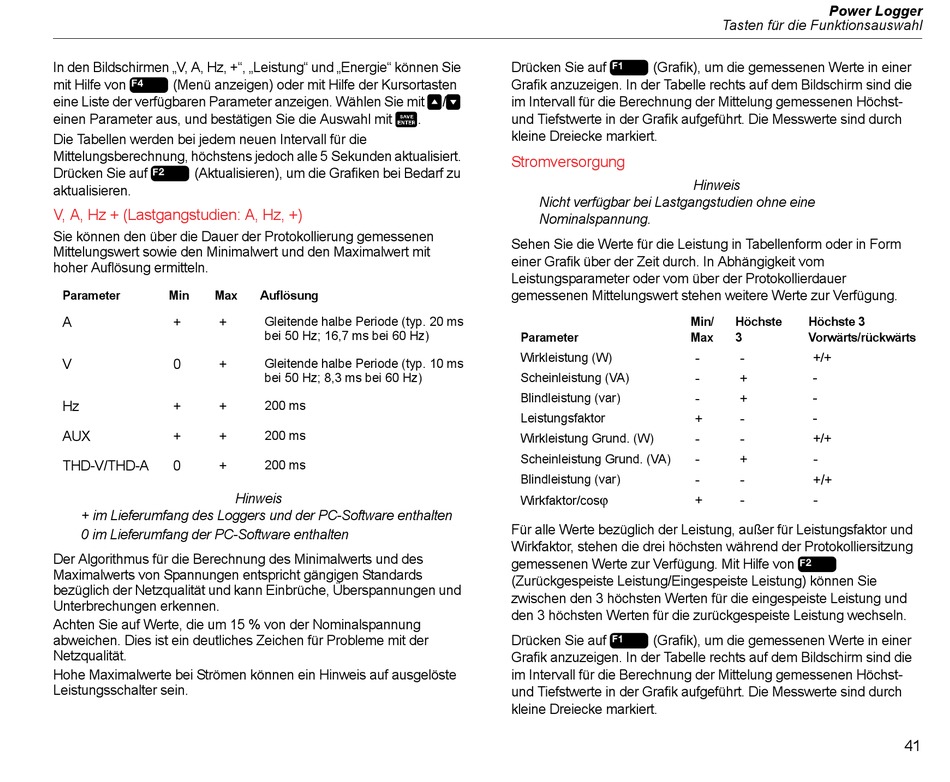

Fluke 1736 Bedienungshandbuch Seite 47

In den Bildschirmen „V, A, Hz, +", „Leistung" und „Energie" können Sie

mit Hilfe von (Menü anzeigen) oder mit Hilfe der Kursortasten
eine Liste der verfügbaren Parameter anzeigen. Wählen Sie mit
einen Parameter aus, und bestätigen Sie die Auswahl mit
Die Tabellen werden bei jedem neuen Intervall für die
Mittelungsberechnung, höchstens jedoch alle 5 Sekunden aktualisiert.
Drücken Sie auf  (Aktualisieren), um die Grafiken bei Bedarf zu
aktualisieren.
V, A, Hz + (Lastgangstudien: A, Hz, +)
Sie können den über die Dauer der Protokollierung gemessenen
Mittelungswert sowie den Minimalwert und den Maximalwert mit
hoher Auflösung ermitteln.
Parameter Min Max
A + +
V 0 +
Hz + +
AUX + +
THD-V/THD-A 0 +
+ im Lieferumfang des Loggers und der PC-Software enthalten
0 im Lieferumfang der PC-Software enthalten
Der Algorithmus für die Berechnung des Minimalwerts und des
Maximalwerts von Spannungen entspricht gängigen Standards
bezüglich der Netzqualität und kann Einbrüche, Überspannungen und
Unterbrechungen erkennen.
Achten Sie auf Werte, die um 15 % von der Nominalspannung
abweichen. Dies ist ein deutliches Zeichen für Probleme mit der
Netzqualität.
Hohe Maximalwerte bei Strömen können ein Hinweis auf ausgelöste
Leistungsschalter sein.

Auflösung
Gleitende halbe Periode (typ. 20 ms
bei 50 Hz; 16,7 ms bei 60 Hz)
Gleitende halbe Periode (typ. 10 ms
bei 50 Hz; 8,3 ms bei 60 Hz)
200 ms
200 ms
200 ms
Hinweis
Drücken Sie auf
Grafik anzuzeigen. In der Tabelle rechts auf dem Bildschirm sind die
 /  im Intervall für die Berechnung der Mittelung gemessenen Höchst-
. und Tiefstwerte in der Grafik aufgeführt. Die Messwerte sind durch
kleine Dreiecke markiert.
Stromversorgung
Nicht verfügbar bei Lastgangstudien ohne eine
Nominalspannung.
Sehen Sie die Werte für die Leistung in Tabellenform oder in Form
einer Grafik über der Zeit durch. In Abhängigkeit vom
Leistungsparameter oder vom über der Protokollierdauer
gemessenen Mittelungswert stehen weitere Werte zur Verfügung.
Parameter
Wirkleistung (W)
Scheinleistung (VA)
Blindleistung (var)
Leistungsfaktor
Wirkleistung Grund. (W)
Scheinleistung Grund. (VA)
Blindleistung (var)
Wirkfaktor/cos
Für alle Werte bezüglich der Leistung, außer für Leistungsfaktor und
Wirkfaktor, stehen die drei höchsten während der Protokolliersitzung
gemessenen Werte zur Verfügung. Mit Hilfe von
(Zurückgespeiste Leistung/Eingespeiste Leistung) können Sie
zwischen den 3 höchsten Werten für die eingespeiste Leistung und
den 3 höchsten Werten für die zurückgespeiste Leistung wechseln.
Drücken Sie auf
Grafik anzuzeigen. In der Tabelle rechts auf dem Bildschirm sind die
im Intervall für die Berechnung der Mittelung gemessenen Höchst-
und Tiefstwerte in der Grafik aufgeführt. Die Messwerte sind durch
kleine Dreiecke markiert.
Tasten für die Funktionsauswahl
 (Grafik), um die gemessenen Werte in einer
Hinweis
Min/ Höchste
Max 3
- -
- +
- +
+ -
- -
- +
- -
ϕ
+ -
 (Grafik), um die gemessenen Werte in einer
Power Logger
Höchste 3
Vorwärts/rückwärts
+/+
-
-
-
+/+
-
+/+
-

