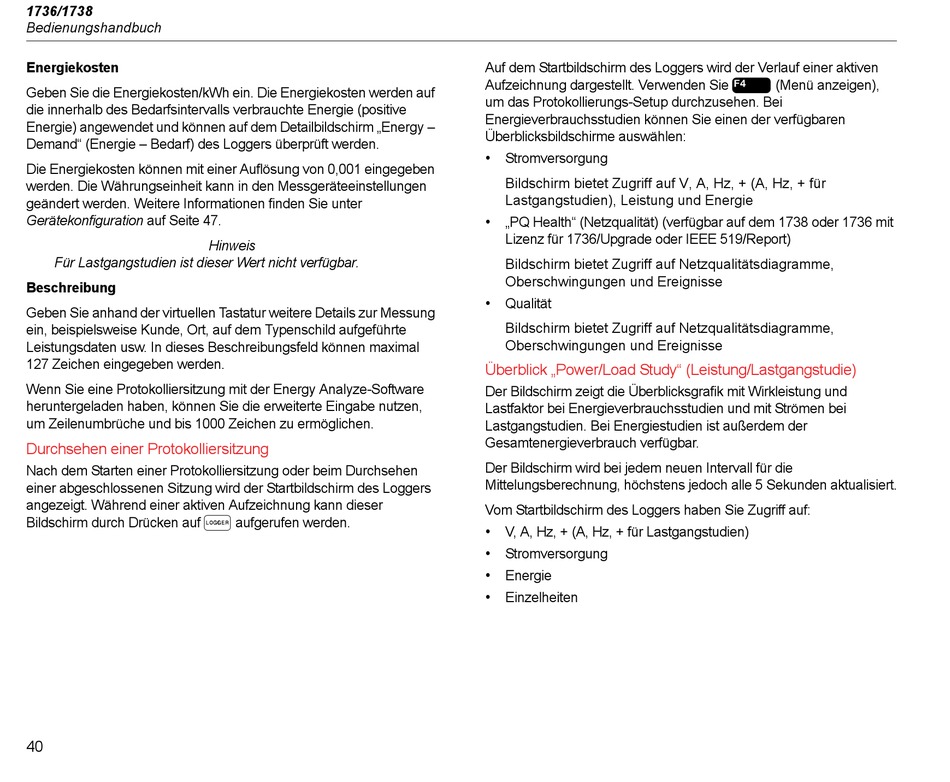

Energiekosten
Geben Sie die Energiekosten/kWh ein. Die Energiekosten werden auf
die innerhalb des Bedarfsintervalls verbrauchte Energie (positive
Energie) angewendet und können auf dem Detailbildschirm „Energy –
Demand" (Energie – Bedarf) des Loggers überprüft werden.
Die Energiekosten können mit einer Auflösung von 0,001 eingegeben
werden. Die Währungseinheit kann in den Messgeräteeinstellungen
geändert werden. Weitere Informationen finden Sie unter
Gerätekonfiguration auf Seite 47.
Für Lastgangstudien ist dieser Wert nicht verfügbar.
Beschreibung
Geben Sie anhand der virtuellen Tastatur weitere Details zur Messung
ein, beispielsweise Kunde, Ort, auf dem Typenschild aufgeführte
Leistungsdaten usw. In dieses Beschreibungsfeld können maximal
127 Zeichen eingegeben werden.
Wenn Sie eine Protokolliersitzung mit der Energy Analyze-Software
heruntergeladen haben, können Sie die erweiterte Eingabe nutzen,
um Zeilenumbrüche und bis 1000 Zeichen zu ermöglichen.

Durchsehen einer Protokolliersitzung

Nach dem Starten einer Protokolliersitzung oder beim Durchsehen
einer abgeschlossenen Sitzung wird der Startbildschirm des Loggers
angezeigt. Während einer aktiven Aufzeichnung kann dieser
Bildschirm durch Drücken auf 
40
Hinweis
aufgerufen werden.
Auf dem Startbildschirm des Loggers wird der Verlauf einer aktiven
Aufzeichnung dargestellt. Verwenden Sie
um das Protokollierungs-Setup durchzusehen. Bei
Energieverbrauchsstudien können Sie einen der verfügbaren
Überblicksbildschirme auswählen:
•
Stromversorgung
Bildschirm bietet Zugriff auf V, A, Hz, + (A, Hz, + für
Lastgangstudien), Leistung und Energie
•
„PQ Health" (Netzqualität) (verfügbar auf dem 1738 oder 1736 mit
Lizenz für 1736/Upgrade oder IEEE 519/Report)
Bildschirm bietet Zugriff auf Netzqualitätsdiagramme,
Oberschwingungen und Ereignisse
•
Qualität
Bildschirm bietet Zugriff auf Netzqualitätsdiagramme,
Oberschwingungen und Ereignisse
Überblick „Power/Load Study" (Leistung/Lastgangstudie)
Der Bildschirm zeigt die Überblicksgrafik mit Wirkleistung und
Lastfaktor bei Energieverbrauchsstudien und mit Strömen bei
Lastgangstudien. Bei Energiestudien ist außerdem der
Gesamtenergieverbrauch verfügbar.
Der Bildschirm wird bei jedem neuen Intervall für die
Mittelungsberechnung, höchstens jedoch alle 5 Sekunden aktualisiert.
Vom Startbildschirm des Loggers haben Sie Zugriff auf:
•
V, A, Hz, + (A, Hz, + für Lastgangstudien)
•
Stromversorgung
•
Energie
•
Einzelheiten

(Menü anzeigen),
