1736/1738
Bedienungshandbuch

WLAN und WLAN-/BLE-zu-USB-Adapter

Der USB-Adapter ermöglicht die Wireless-Verbindung des Loggers:
•
Verbindung zur Fluke Connect
Anlagenmanagement und einfache gemeinsame Datennutzung.
•
Datenübertragung an die PC-Software „Energy Analyze Plus".
•
Fernsteuerung über Virtual Network Computing (VNC). Weitere
Informationen zu VNC finden Sie unter Fernsteuerung auf
Seite 60.
•
Anzeigen und Speichern von Daten von bis zu 2 Modulen der
Serie Fluke FC 3000 zusammen mit den Gerätedaten in
Protokolliersitzungen (WLAN-/BLE-Adapterfunktion erforderlich,
verfügbar mit Firmware-Version 2.0).
So installieren Sie den Adapter im Logger:
1. Nehmen Sie das Netzteil ab. Siehe Abbildung 1.
2. Schrauben Sie die vier Schrauben heraus.
3. Die Batteriefachabdeckung abnehmen.
4. Nehmen Sie den Akku heraus.
5. Legen Sie den WLAN-/BLE-Adapter mit der Seriennummer
sichtbar in das Fach ein.
6. Schließen Sie den WLAN-/BLE-Adapter an den USB-Anschluss
an, indem Sie ihn vorsichtig nach rechts schieben, bis er in die
USB-Buchse des Loggers einrastet. Etwa 3,5 mm (0,14 Zoll) der
Metallplatte sollten sichtbar sein.
7. Legen Sie den Akku ein.
8. Befestigen Sie das Akkufach wieder.
6

Smartphone-App für einfaches
1
3
5

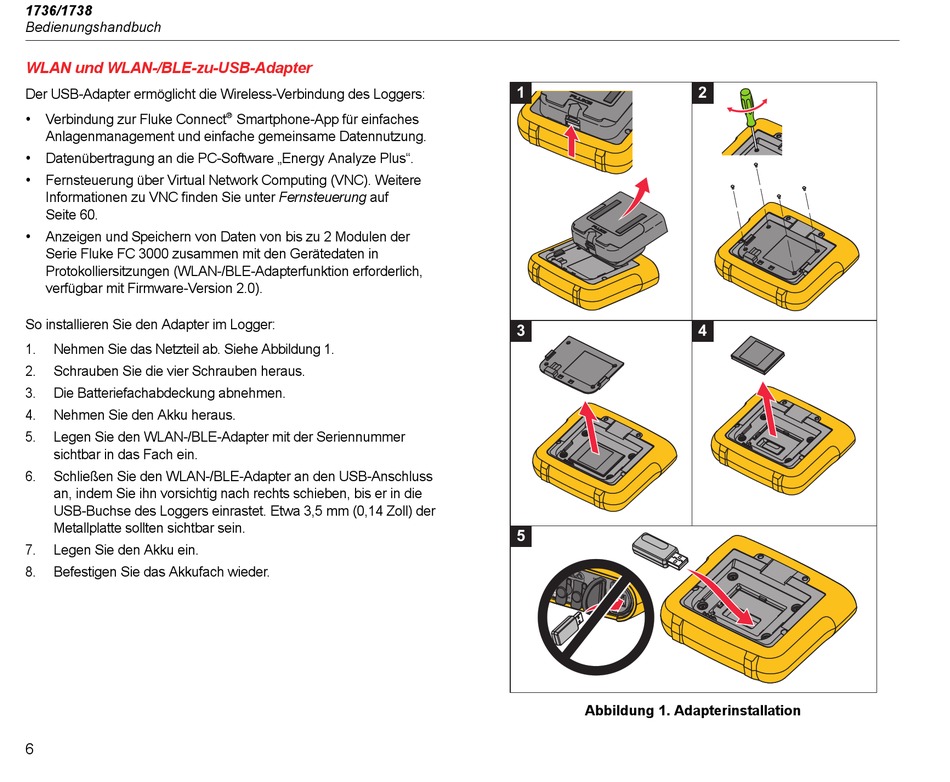

Abbildung 1. Adapterinstallation
2
4
