1736/1738
Bedienungshandbuch

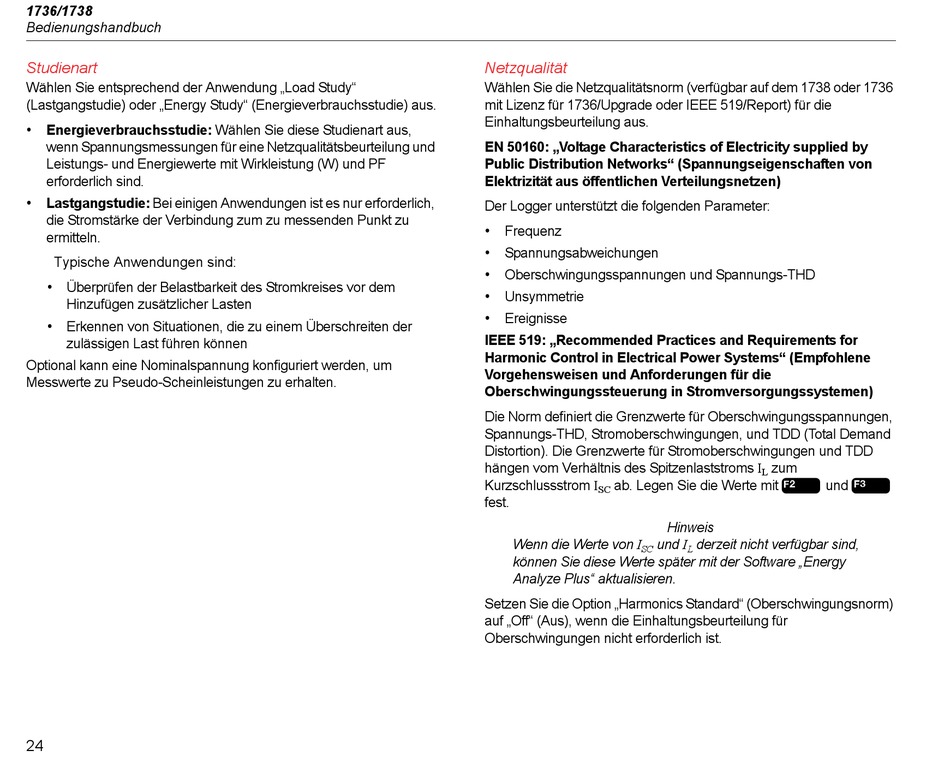

Studienart

Wählen Sie entsprechend der Anwendung „Load Study"
(Lastgangstudie) oder „Energy Study" (Energieverbrauchsstudie) aus.
•
Energieverbrauchsstudie: Wählen Sie diese Studienart aus,
wenn Spannungsmessungen für eine Netzqualitätsbeurteilung und
Leistungs- und Energiewerte mit Wirkleistung (W) und PF
erforderlich sind.
•
Lastgangstudie: Bei einigen Anwendungen ist es nur erforderlich,
die Stromstärke der Verbindung zum zu messenden Punkt zu
ermitteln.
Typische Anwendungen sind:
•
Überprüfen der Belastbarkeit des Stromkreises vor dem
Hinzufügen zusätzlicher Lasten
•
Erkennen von Situationen, die zu einem Überschreiten der
zulässigen Last führen können
Optional kann eine Nominalspannung konfiguriert werden, um
Messwerte zu Pseudo-Scheinleistungen zu erhalten.
24
Netzqualität
Wählen Sie die Netzqualitätsnorm (verfügbar auf dem 1738 oder 1736
mit Lizenz für 1736/Upgrade oder IEEE 519/Report) für die
Einhaltungsbeurteilung aus.
EN 50160: „Voltage Characteristics of Electricity supplied by
Public Distribution Networks" (Spannungseigenschaften von
Elektrizität aus öffentlichen Verteilungsnetzen)
Der Logger unterstützt die folgenden Parameter:
•
Frequenz
•
Spannungsabweichungen
•
Oberschwingungsspannungen und Spannungs-THD
•
Unsymmetrie
•
Ereignisse
IEEE 519: „Recommended Practices and Requirements for
Harmonic Control in Electrical Power Systems" (Empfohlene
Vorgehensweisen und Anforderungen für die
Oberschwingungssteuerung in Stromversorgungssystemen)
Die Norm definiert die Grenzwerte für Oberschwingungsspannungen,
Spannungs-THD, Stromoberschwingungen, und TDD (Total Demand
Distortion). Die Grenzwerte für Stromoberschwingungen und TDD
hängen vom Verhältnis des Spitzenlaststroms I
Kurzschlussstrom I ab. Legen Sie die Werte mit
SC
fest.
Wenn die Werte von I und I
SC
können Sie diese Werte später mit der Software „Energy
Analyze Plus" aktualisieren.
Setzen Sie die Option „Harmonics Standard" (Oberschwingungsnorm)
auf „Off" (Aus), wenn die Einhaltungsbeurteilung für
Oberschwingungen nicht erforderlich ist.
zum
L
 und
Hinweis
derzeit nicht verfügbar sind,
L

