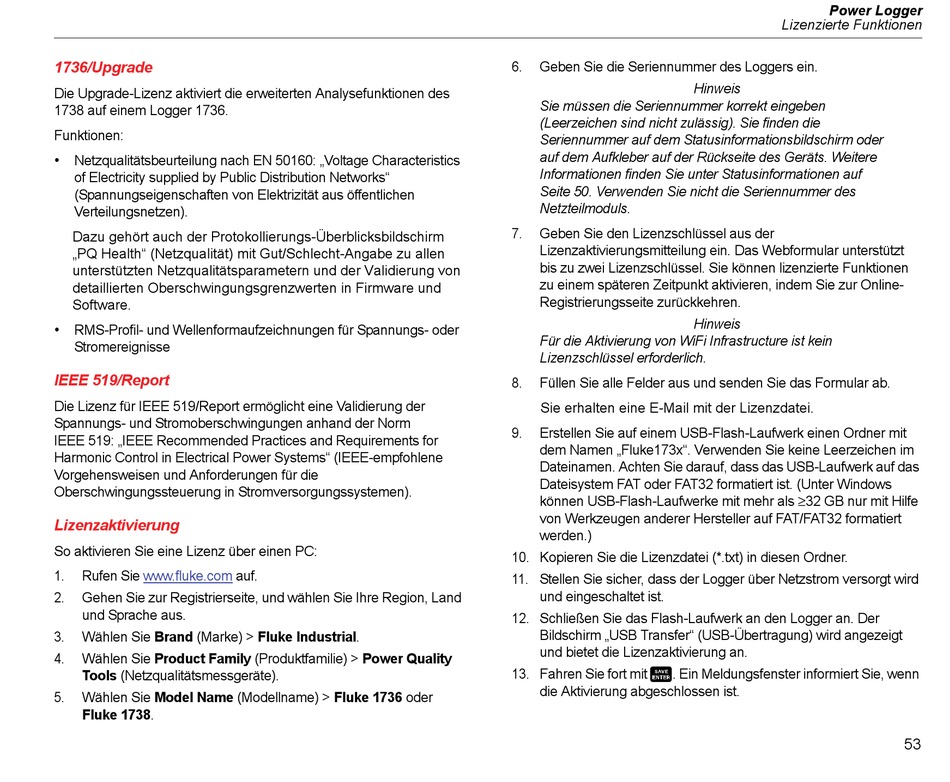

1736/Upgrade; Ieee 519/Report; Lizenzaktivierung - Fluke 1736 Bedienungshandbuch

1736/Upgrade

Die Upgrade-Lizenz aktiviert die erweiterten Analysefunktionen des
1738 auf einem Logger 1736.
Funktionen:
•
Netzqualitätsbeurteilung nach EN 50160: „Voltage Characteristics
of Electricity supplied by Public Distribution Networks"
(Spannungseigenschaften von Elektrizität aus öffentlichen
Verteilungsnetzen).
Dazu gehört auch der Protokollierungs-Überblicksbildschirm
„PQ Health" (Netzqualität) mit Gut/Schlecht-Angabe zu allen
unterstützten Netzqualitätsparametern und der Validierung von
detaillierten Oberschwingungsgrenzwerten in Firmware und
Software.
•
RMS-Profil- und Wellenformaufzeichnungen für Spannungs- oder
Stromereignisse

IEEE 519/Report

Die Lizenz für IEEE 519/Report ermöglicht eine Validierung der
Spannungs- und Stromoberschwingungen anhand der Norm
IEEE 519: „IEEE Recommended Practices and Requirements for
Harmonic Control in Electrical Power Systems" (IEEE-empfohlene
Vorgehensweisen und Anforderungen für die
Oberschwingungssteuerung in Stromversorgungssystemen).

Lizenzaktivierung

So aktivieren Sie eine Lizenz über einen PC:
1. Rufen Sie www.fluke.com
2. Gehen Sie zur Registrierseite, und wählen Sie Ihre Region, Land
und Sprache aus.
3. Wählen Sie Brand (Marke) > Fluke Industrial.
4. Wählen Sie Product Family (Produktfamilie) > Power Quality
Tools (Netzqualitätsmessgeräte).
5. Wählen Sie Model Name (Modellname) > Fluke 1736 oder
Fluke 1738.
auf.
6. Geben Sie die Seriennummer des Loggers ein.
Sie müssen die Seriennummer korrekt eingeben
(Leerzeichen sind nicht zulässig). Sie finden die
Seriennummer auf dem Statusinformationsbildschirm oder
auf dem Aufkleber auf der Rückseite des Geräts. Weitere
Informationen finden Sie unter Statusinformationen auf
Seite 50. Verwenden Sie nicht die Seriennummer des
Netzteilmoduls.
7. Geben Sie den Lizenzschlüssel aus der
Lizenzaktivierungsmitteilung ein. Das Webformular unterstützt
bis zu zwei Lizenzschlüssel. Sie können lizenzierte Funktionen
zu einem späteren Zeitpunkt aktivieren, indem Sie zur Online-
Registrierungsseite zurückkehren.
Für die Aktivierung von WiFi Infrastructure ist kein
Lizenzschlüssel erforderlich.
8. Füllen Sie alle Felder aus und senden Sie das Formular ab.
Sie erhalten eine E-Mail mit der Lizenzdatei.
9. Erstellen Sie auf einem USB-Flash-Laufwerk einen Ordner mit
dem Namen „Fluke173x". Verwenden Sie keine Leerzeichen im
Dateinamen. Achten Sie darauf, dass das USB-Laufwerk auf das
Dateisystem FAT oder FAT32 formatiert ist. (Unter Windows
können USB-Flash-Laufwerke mit mehr als ≥32 GB nur mit Hilfe
von Werkzeugen anderer Hersteller auf FAT/FAT32 formatiert
werden.)
10. Kopieren Sie die Lizenzdatei (*.txt) in diesen Ordner.
11. Stellen Sie sicher, dass der Logger über Netzstrom versorgt wird
und eingeschaltet ist.
12. Schließen Sie das Flash-Laufwerk an den Logger an. Der
Bildschirm „USB Transfer" (USB-Übertragung) wird angezeigt
und bietet die Lizenzaktivierung an.
13. Fahren Sie fort mit  . Ein Meldungsfenster informiert Sie, wenn
die Aktivierung abgeschlossen ist.
Power Logger
Lizenzierte Funktionen
Hinweis
Hinweis
53
