Unterbrechungen der Versorgungsspannung
In einphasigen Systemen beginnt eine Spannungsunterbrechung,
wenn die Spannung unter den Schwellenwert für die
Spannungsunterbrechung fällt, und endet, wenn der Wert gleich oder
größer als der Schwellenwert für die Spannungsunterbrechung plus
Hysteresespannung ist. Siehe Abbildung 9.
Nominalspannung
Hysterese
Schwelle
0 Volt

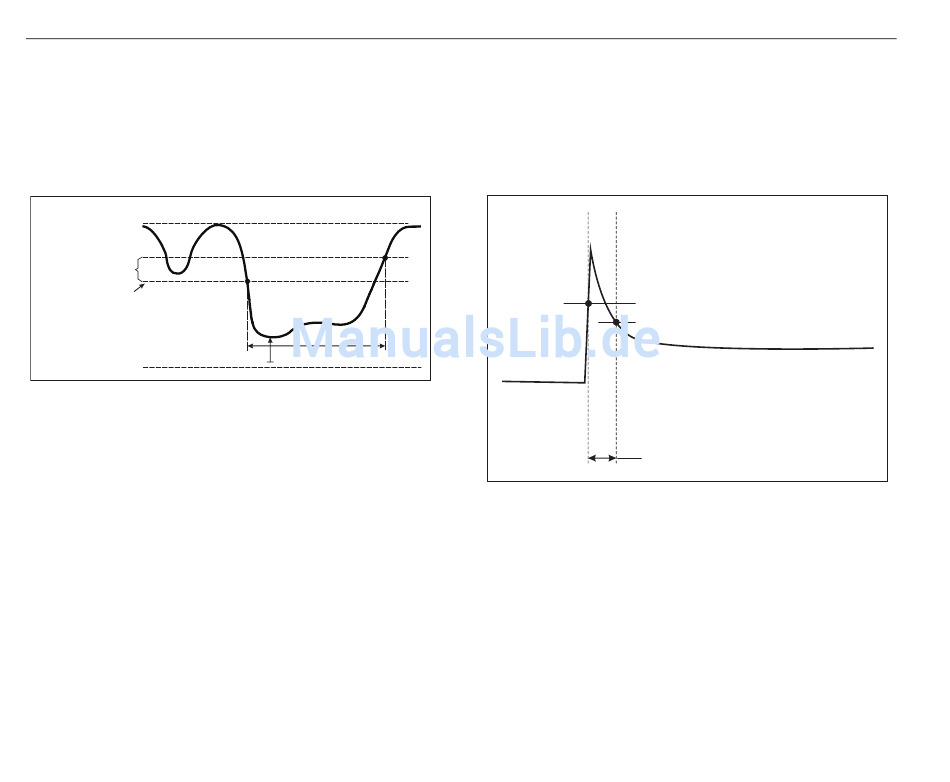

Abbildung 9. Merkmale einer Spannungsunterbrechung
In mehrphasigen Systemen beginnt eine Spannungsunterbrechung,
wenn die Spannungen aller Kanäle unter den Schwellenwert für die
Spannungsunterbrechung fallen, und endet, wenn die Spannung
eines beliebigen Kanals gleich oder größer als der Schwellenwert für
die Spannungsunterbrechung plus Hysteresespannung ist.
In mehrphasigen Systemen wird das Ereignis weiterhin als
Einbruch klassifiziert, wenn die Spannung von nur einer oder
zwei Phasen unter den Unterbrechungsgrenzwert fällt.
Einschaltstrom
Dabei handelt es sich um sogenannte Stoßströme, die beim
Zuschalten einer großen, niederohmigen Last auftreten. In der Regel
stabilisiert sich der Strom nach einiger Zeit wieder, wenn die Last
normale Arbeitsbedingungen erreicht hat. So beträgt beispielsweise
der Einschaltstrom in Induktionsmotoren ein bis zu Zehnfaches des
normalen Betriebsstroms. Siehe Abbildung 10.
46
Dauer
Uhrzeit Größe
Hinweis
Der Einschaltstrom beginnt, wenn Aeff der 1/2-Periode über den
Schwellenwert für Einschaltstrom ansteigt und endet, wenn Aeff der 1/
2-Periode gleich dem Schwellenwert des Einschaltstroms minus dem
Hysteresewert ist oder darunter absinkt. In der Ereignistabelle ist der
Extremwert der höchste Effektivwert einer 1/2-Periode des
Ereignisses.
Schwelle
}
(= Auslöseimpuls) Hysterese
Dauer
Abbildung 10. Einschaltmerkmale und Verhältnis zum
Startmenü

Einzelheiten

Der Bildschirm „Einzelheiten" zeigt einen Überblick über das Setup
der Protokollierung. Während einer aktiven Sitzung oder beim
Durchsehen einer bereits abgeschlossenen Sitzung können die
Beschreibung und die Energiekosten/kWh durch Drücken auf das
berührungsempfindliche Motiv Edit Setup (Setup bearbeiten)
geändert werden.
Drücken Sie auf View Configuration (Konfiguration anzeigen), um
die Messkonfiguration für die Protokolliersitzung zu überprüfen.
