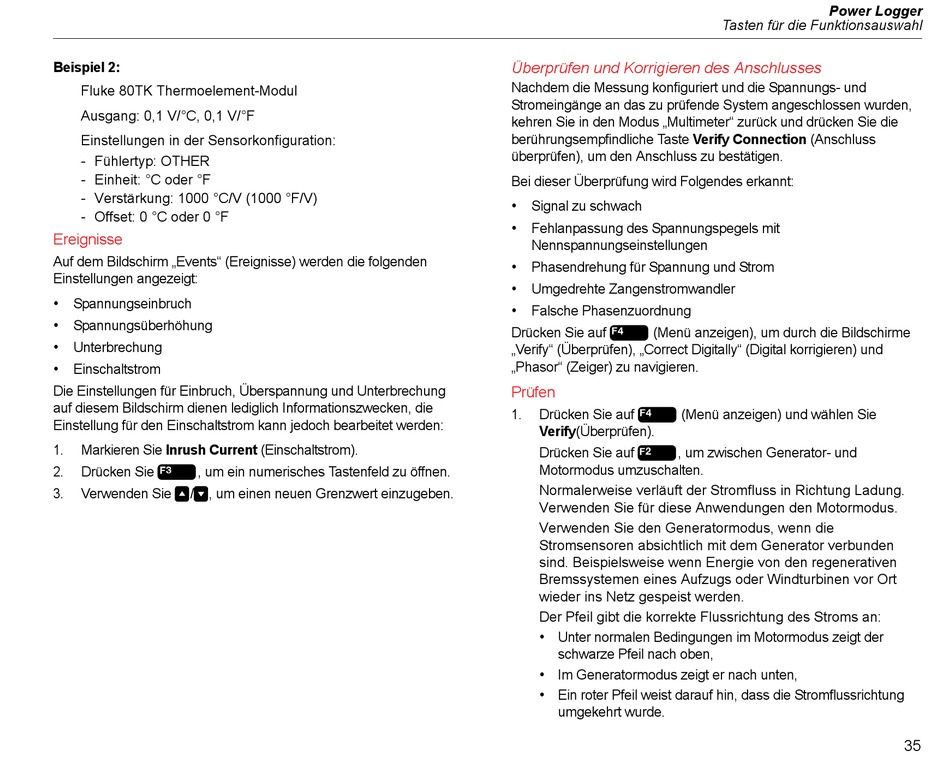

Beispiel 2:
Fluke 80TK Thermoelement-Modul
Ausgang: 0,1 V/°C, 0,1 V/°F
Einstellungen in der Sensorkonfiguration:
- Fühlertyp: OTHER
- Einheit: °C oder °F
- Verstärkung: 1000 °C/V (1000 °F/V)
- Offset: 0 °C oder 0 °F
Ereignisse
Auf dem Bildschirm „Events" (Ereignisse) werden die folgenden
Einstellungen angezeigt:
•
Spannungseinbruch
•
Spannungsüberhöhung
•
Unterbrechung
•
Einschaltstrom
Die Einstellungen für Einbruch, Überspannung und Unterbrechung
auf diesem Bildschirm dienen lediglich Informationszwecken, die
Einstellung für den Einschaltstrom kann jedoch bearbeitet werden:
1. Markieren Sie Inrush Current (Einschaltstrom).
2. Drücken Sie  , um ein numerisches Tastenfeld zu öffnen.
3. Verwenden Sie  /  , um einen neuen Grenzwert einzugeben.
Überprüfen und Korrigieren des Anschlusses
Nachdem die Messung konfiguriert und die Spannungs- und
Stromeingänge an das zu prüfende System angeschlossen wurden,
kehren Sie in den Modus „Multimeter" zurück und drücken Sie die
berührungsempfindliche Taste Verify Connection (Anschluss
überprüfen), um den Anschluss zu bestätigen.
Bei dieser Überprüfung wird Folgendes erkannt:
•
Signal zu schwach
•
Fehlanpassung des Spannungspegels mit
Nennspannungseinstellungen
•
Phasendrehung für Spannung und Strom
•
Umgedrehte Zangenstromwandler
•
Falsche Phasenzuordnung
Drücken Sie auf  (Menü anzeigen), um durch die Bildschirme
„Verify" (Überprüfen), „Correct Digitally" (Digital korrigieren) und
„Phasor" (Zeiger) zu navigieren.
Prüfen
1. Drücken Sie auf  (Menü anzeigen) und wählen Sie
Verify(Überprüfen).
Drücken Sie auf  , um zwischen Generator- und
Motormodus umzuschalten.
Normalerweise verläuft der Stromfluss in Richtung Ladung.
Verwenden Sie für diese Anwendungen den Motormodus.
Verwenden Sie den Generatormodus, wenn die
Stromsensoren absichtlich mit dem Generator verbunden
sind. Beispielsweise wenn Energie von den regenerativen
Bremssystemen eines Aufzugs oder Windturbinen vor Ort
wieder ins Netz gespeist werden.
Der Pfeil gibt die korrekte Flussrichtung des Stroms an:
•
Unter normalen Bedingungen im Motormodus zeigt der
schwarze Pfeil nach oben,
•
Im Generatormodus zeigt er nach unten,
•
Ein roter Pfeil weist darauf hin, dass die Stromflussrichtung
umgekehrt wurde.
Power Logger
Tasten für die Funktionsauswahl
35
