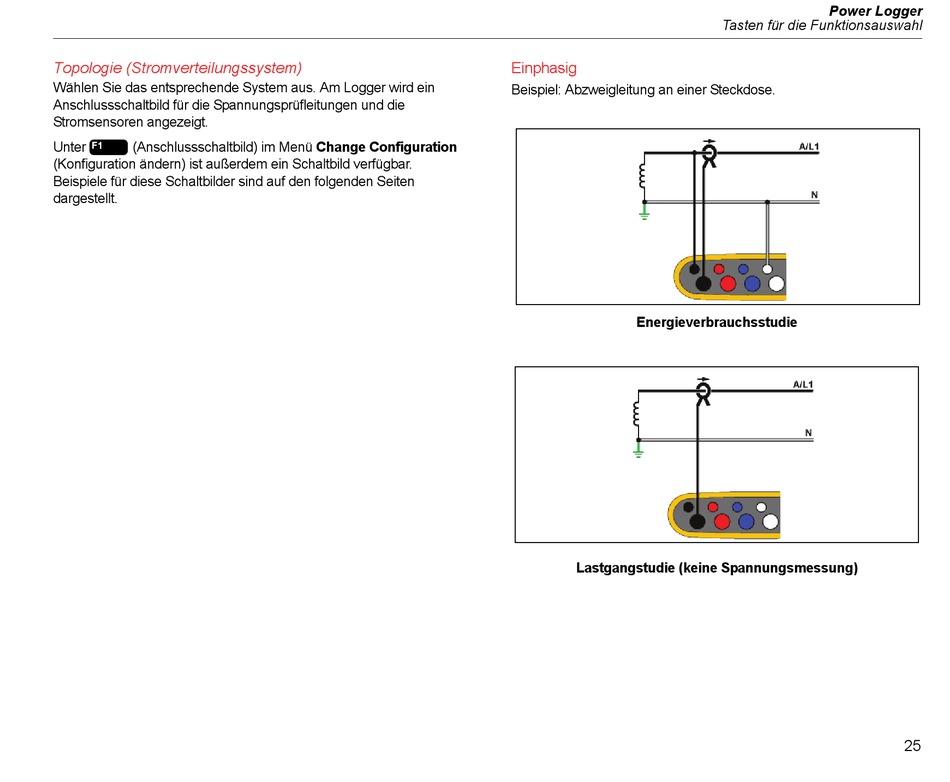

Topologie (Stromverteilungssystem); Einphasig - Fluke 1736 Bedienungshandbuch

Topologie (Stromverteilungssystem)

Wählen Sie das entsprechende System aus. Am Logger wird ein
Anschlussschaltbild für die Spannungsprüfleitungen und die
Stromsensoren angezeigt.
Unter  (Anschlussschaltbild) im Menü Change Configuration
(Konfiguration ändern) ist außerdem ein Schaltbild verfügbar.
Beispiele für diese Schaltbilder sind auf den folgenden Seiten
dargestellt.

Einphasig

Beispiel: Abzweigleitung an einer Steckdose.
Energieverbrauchsstudie
Lastgangstudie (keine Spannungsmessung)
Power Logger
Tasten für die Funktionsauswahl
25
