4.4.1. Процедуразаписиновойуставкиограничителя
88 | nVent.com
При изменении уставки ограничителя необходимо соблюдать правила техники
безопасности. Для изменения уставки ограничителя необходимо нажать кнопку
внутри ограничителя как это показано на рис. 11 и использовать внешний
интерфейс пользователя, в качестве которого могут использоваться программа
Supervisor, модуль NGC-UIT2/TOUCH1500 или ручное устройство для настройки и
мониторинга NGC CMA2.
Процедура изменения уставки ограничителя одинакова для всех используемых
интерфейсов пользователя. Программа настройки записывает новое значение
уставки во входной буфер контроллера NGC-20-CL-E. Новое значение уставки
помещается во внутреннюю память ограничителя только после нажатия
специальной кнопки внутри ограничителя. Это кнопка должна быть нажата
в течение определенного времени с момента записи новой уставки в буфер.
Если кнопка не нажата до исчезновения на диалога программирования
уставки на дисплее используемого интерфейса пользователя, буфер очищается
и продолжает действовать старая уставка. После записи новой уставки ее
значение или, в случае неудачи записи, значение старой уставки будет повторно
считано используемым для программирования устройством и отображено
для подтверждения пользователем. После изменения уставки пользователю
следует убедиться, что она была обновлена правильно. Уставка ограничителя
отображается на дисплее модуля NGC-20 при нажатии и удержании черной кнопки
Limiter SET (пока она отображается красный индикатор LIMITER (Ограничитель)
будет мигать). После того, как кнопка отпущена, на дисплее будет вновь
отображаться температура, измеренная контроллером, и индикатор LIMITER
(Ограничитель) погаснет. Каждый раз после смены уставки ограничителя
необходимо провести проверку работоспособности как это описано в
разделе 4.5.1.
nVent
RESET
Кнопка сброса ограничителя (после сработывания)
SET
Кнопка сохранения новой уставки
LIMITER
ограничителя (нажимается после того, как
программно выставлена новая уставка)

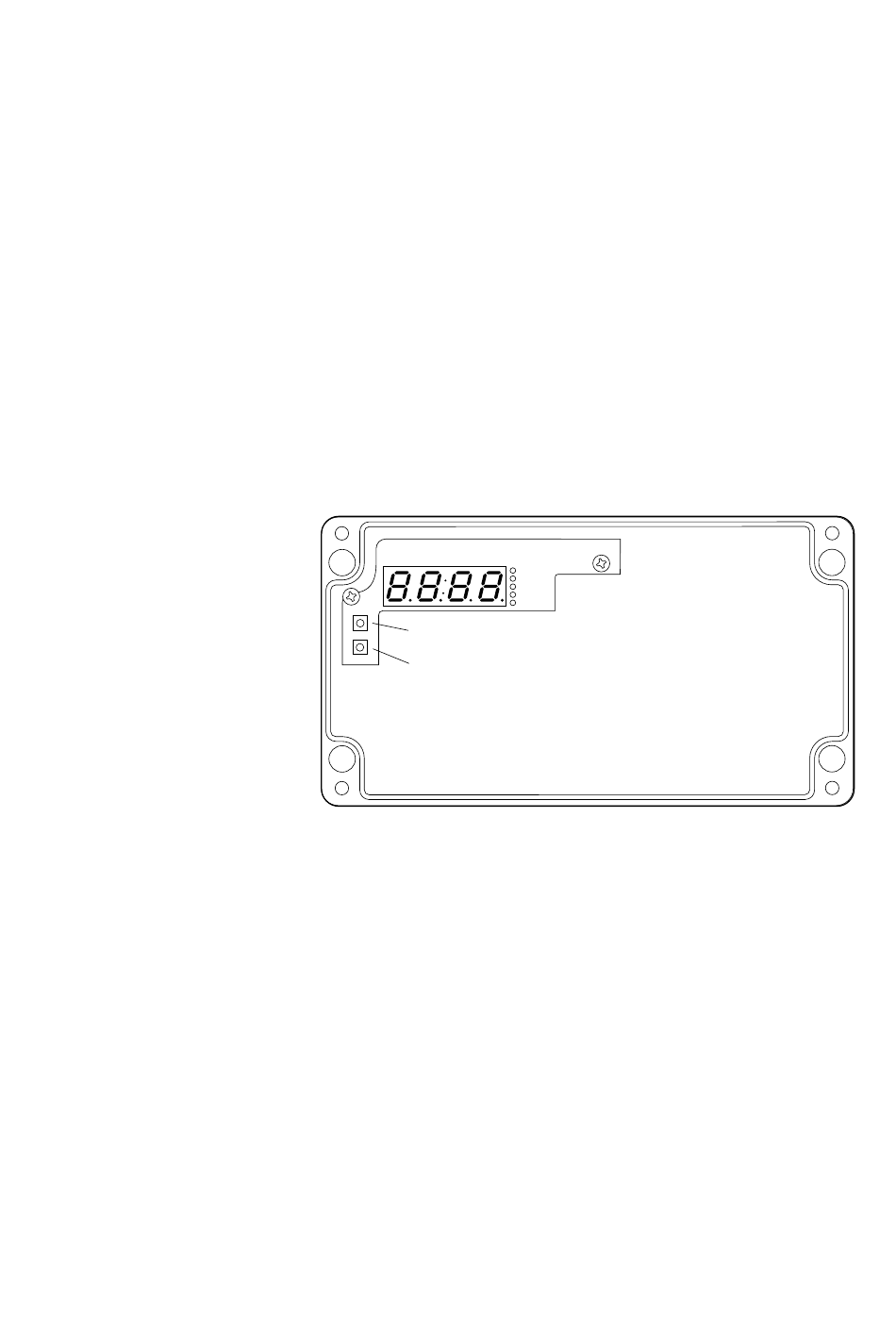

Рис. 11. Кнопки управления ограничителя температуры: SET LIMITER (Ввод уставки
ограничителя) и RESET (Сброс).
Raychem NGC-20
HEATER
ALARM
LIMITER
RS485
BLUETOOTH
