2.3.2.2.2.Установканаточкуискусственногоперегрева
84 | nVent.com
Датчик температуры ограничителя в этом случае устанавливается так же как и
обычный датчик температуры, на верхнюю часть трубы, плотно прикрепленный
к поверхности с помощью стеклотканевой ленты. Особое внимание необходимо
уделить тому, чтобы подсоединительный кабель датчика не охлаждал трубу/
датчик, а также чтобы под теплоизоляцию не проникала влага, охлаждающая
колбу датчика или ухудшающая теплоизоляцию участка трубы.
Второй метод ограничения температуры поверхности заключается в создании
точки искусственного перегрева.
Для того, чтобы гарантировать, что датчик температуры ограничителя измеряет
самую высокую возможную температуру во всей системе, его размещают на точке
искусственного перегрева.

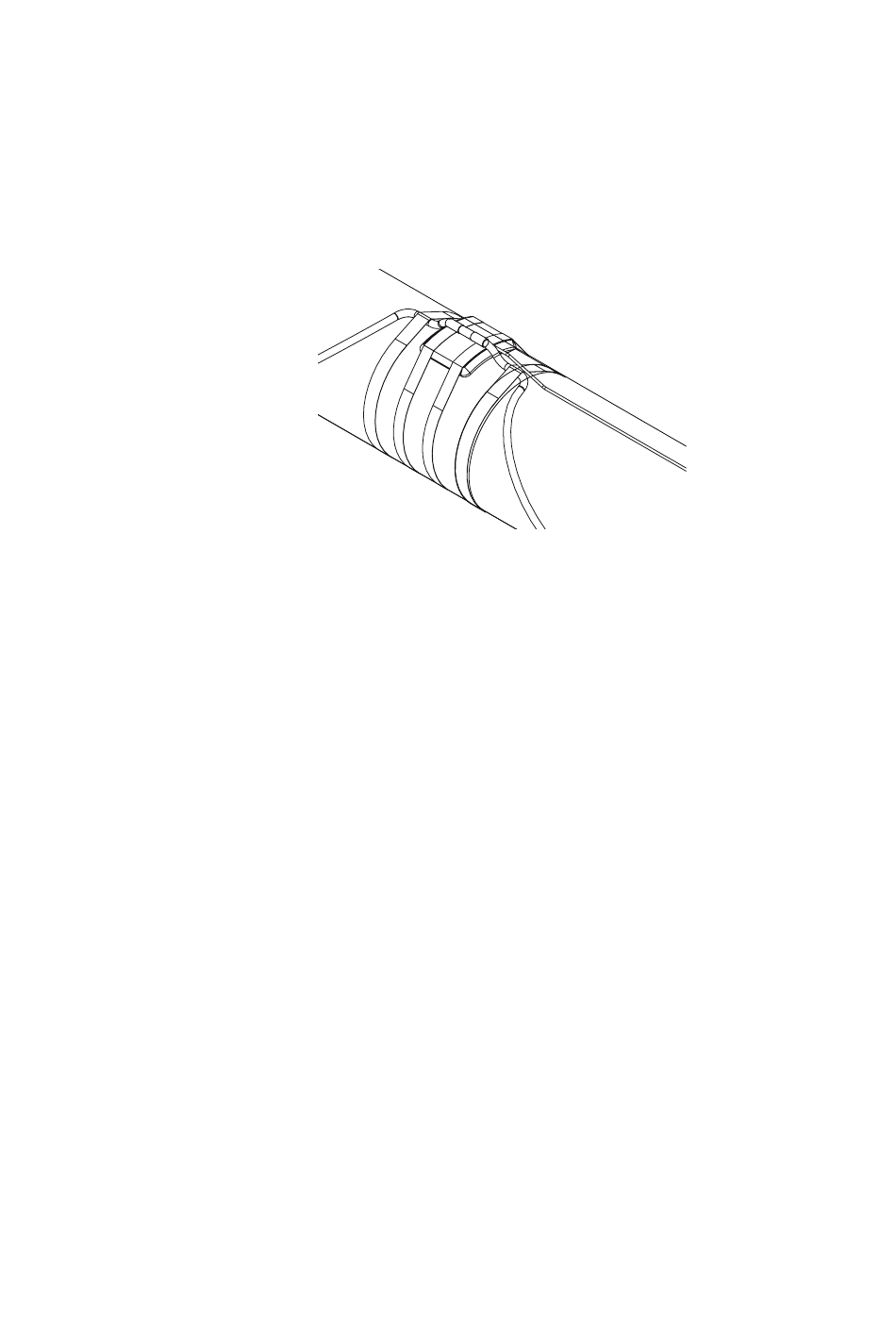

Рис. 7. Искусственная точка перегрева
Важныерекомендациипоразмещениюиустановкедатчиков:
• Датчик должен быть размещен на верхней части трубы (рис. 7)
• Д атчик должен быть закреплен с помощью достаточного количества
самоклеющейся стеклотканевой ленты (GT-66 или GS-54)
• С делайте петлю из греющего кабеля с нижней части трубы к изоляционной
пластине на верхней части трубы и прочно закрепите его так, чтобы он не
двигался
• К репление должно быть выполнено как минимум двумя витками для того,
чтобы датчик не двигался
• П одсоединительный кабель датчика должен выходить из-под теплоизоляции
таким образом, чтобы под теплоизоляцию и ее кожух не проникала влага.
Необходимо закрепить подсоединительный кабель датчика с помощью
стеклотканевой ленты, чтобы обеспечить устойчивость точки искусственного
перегрева
• Н еобходимо убедиться, что в точке искусственного перегрева выдерживается
номинальная толщина теплоизоляции, поскольку может быть необходимо
использование теплоизоляцию большей толщины.
Значение температуры для ограничителя:
• З начение температуры для ограничителя (T
допустимая температура поверхности (T
• T = T – 10. Температура в градусах Кельвина или Цельсия.
lim max
) задается как максимальная
lim
) минус 10 K.
max
