4.3.4 Verrouillage des paramètres de sécurité pour éviter les changements intempestifs
La température de verrouillage (point de consigne) du limiteur doit être réglée de manière à ce que la température maximale de la classe
T ne puisse être dépassée. La température de surface des câbles de traçage est limitée à celle de la classe T correspondante –5 K
jusqu'à 200°C ou –10 K au-delà de 200°C. Pour modifier le point de consigne du limiteur, voir la section 4.4 ci-dessous.
Indépendance par rapport au système de régulation
Le limiteur fonctionne de manière totalement indépendante par rapport au système de régulation de la température et possède sa
propre entrée de température (limiteur RTD). En cas d'erreur ou de panne de tout ou partie du régulateur NGC-20, l'appareil doit être mis
hors tension avant de remplacer l'élément défectueux

4.4 Modification du point de consigne du limiteur

La modification du point de consigne du limiteur requiert l'action conjointe du bouton interne du limiteur et de l'interface utilisateur
externe.
4.4.1 Procédure d'enregistrement d'un nouveau point de consigne dans le limiteur
Pour modifier le point de consigne du limiteur de température, une procédure de sécurité doit être suivie. Cette modification requiert
l'utilisation conjointe du bouton interne de réarmement du limiteur (Figure 11) et d'un périphérique de programmation, à savoir le logiciel
Supervisor, le terminal NGC-UIT2/TOUCH1500 ou l'assistant portable de configuration et de surveillance NGC-CMA2.
La procédure de modification est la même pour toutes les interfaces utilisateur. L'outil de configuration enregistre le nouveau point de
consigne dans la mémoire-tampon du régulateur NGC-20-CL-E. Ce n'est qu'une fois que le bouton interne de réglage de la température
est enfoncé que le nouveau point de consigne est transféré à la mémoire interne du limiteur de température. Le bouton du limiteur doit
être activé dans un certain délai après le chargement en mémoire-tampon du nouveau point de consigne. À défaut de le faire avant
que la fenêtre de programmation disparaisse, la mémoire-tampon se vide et l'ancienne valeur reste active. Une fois le nouveau point
de consigne enregistré (ou si l'enregistrement n'aboutit pas), le périphérique de programmation ré-affiche l'ancienne valeur pour que
l'utilisateur confirme l'opération. Après la modification du point de consigne du limiteur, il incombe à l'utilisateur de vérifier que la mise à
jour est correcte. Le point de consigne du limiteur s'affiche sur le NGC-20 en maintenant enfoncé le bouton noir SET du limiteur. Pendant
que le point de consigne du limiteur s'affiche, le témoin LED marqué LIMITEUR clignote. Une fois le bouton relâché, l'écran affiche à
nouveau la température mesurée par les régulateurs et le témoin LIMITEUR s'éteint. Après chaque modification du point de consigne du
limiteur, effectuer un test fonctionnel conformément au paragraphe 4.5.1.
RESET
Bouton de réarmement du limiteur (pour réarmer le limiteur
SET
après son déclenchement)
LIMITER
Bouton de réglage de température du limiteur, à
enfoncer après le début du processus de scrutation

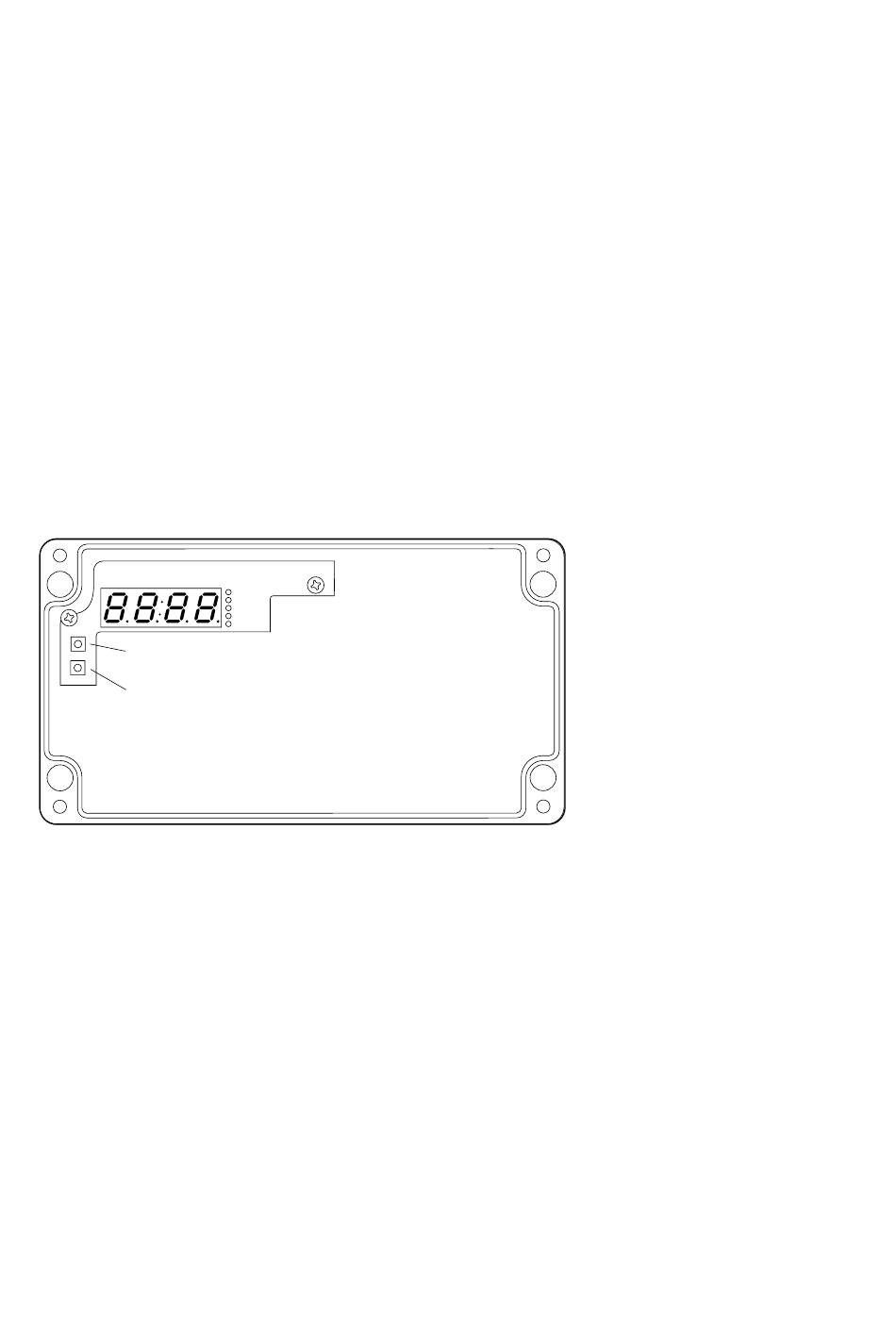

Figure 11: Boutons de régulation du limiteur interne: Boutons SET (réglage température) et RESET (réarmement) du limiteur.
nVent RAYCHEM NGC-20
HEATER
ALARM
LIMITER
RS485
BLUETOOTH
