4.3 Exigences à atteindre par le limiteur de température
Le limiteur de température NGC-20-CL-E est conforme à IEC 60079-30-1. Pour les applications installées en
Zone explosible 1 (Zone 21), cela signifie que l'équipement de protection doit mettre le système hors tension pour éviter de dépasser
la température de surface maximale admissible. En cas d'erreur ou de panne de sonde, le système de traçage doit être mis hors
tension avant de remplacer l'élément défectueux. Les dispositifs de protection fonctionnent de manière indépendante du régulateur de
température.

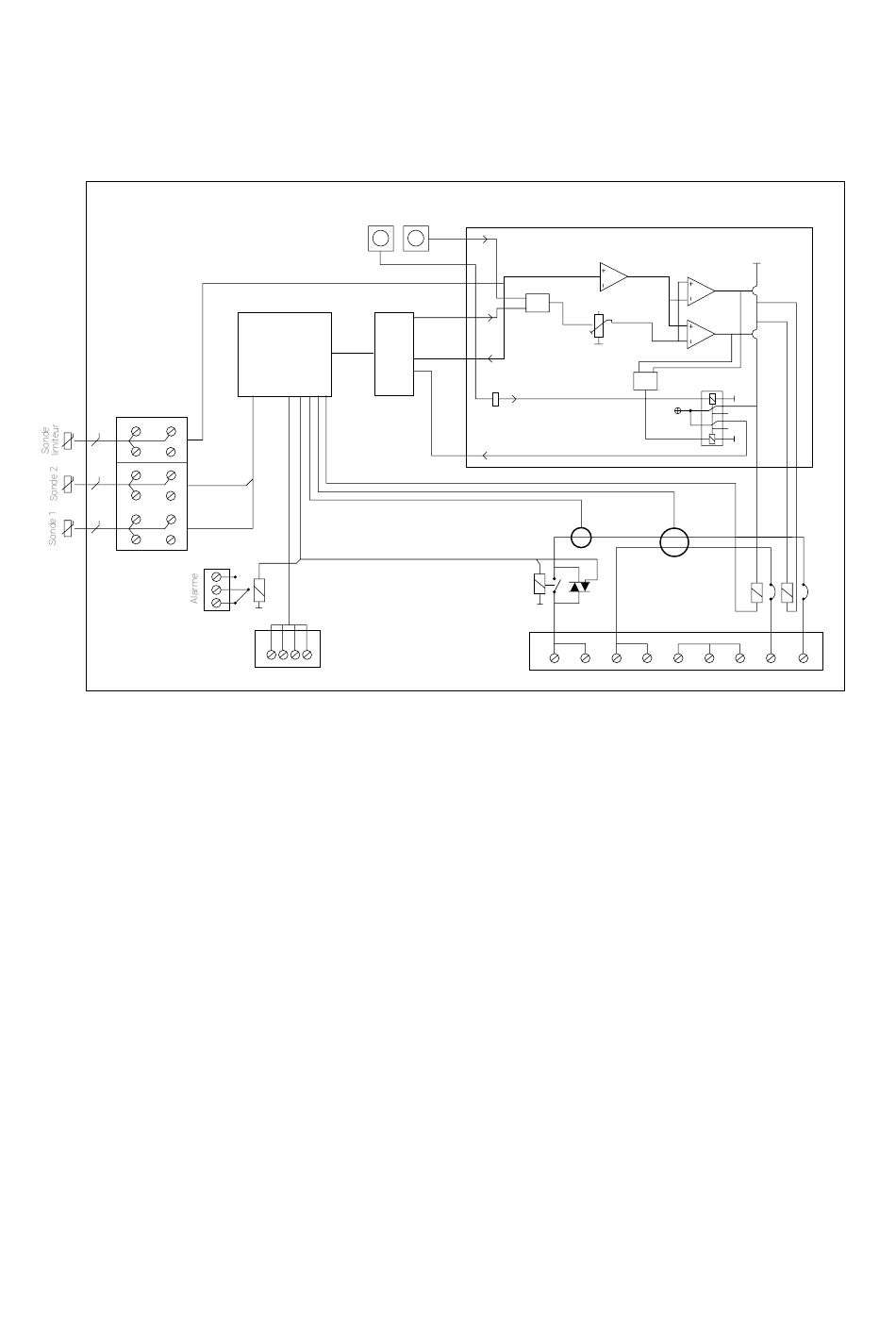

4.3.1 Limiteur température (schéma)
Figure 10: Histogramme limiteur
4.3.2 Réinitialisation manuelle uniquement
Après un déclenchement du limiteur de température, l'appareil doit être réarmé manuellement. Le réarmement ne peut être effectué que
lorsque la température de service est revenue dans une plage normale.
4.3.3 Réinitialisation manuelle à l'aide d'outils ou de verrou à clé
Pour RÉARMER le limiteur après son déclenchement, il faut appuyer sur le bouton interne (Figure 11). La figure indique l'emplacement
du bouton de réarmement dans le boîtier (après dépose du couvercle). Le limiteur peut également être réarmé via Supervisor,
NGC-UIT2/TOUCH1500 ou via le terminal portable de configuration et surveillance NGC-CMA2 en introduisant un code spécifique sur le
clavier. Pour plus d'instructions sur chaque équipement, voir le mode d'emploi correspondant.
52 | nVent.com
Reset
..........
SPI
Température –
régulateur
Relais d'alarme
R485
Jeu
Circuit analogique limiteur principal
..........
ET
Vérification
..........
..........
Régulation de la température
L
..........
..........
– 12V
..........
Capteur défaut
Sonde
de terre
courant de
Relais
défaut de
terre
N PE N- Charge
Relais
limiteur
L- Charge
