2.3.2. Установкадатчиковтемпературы
2.3.2.1. Датчиктемпературыконтроллератемпературы
2.3.2.2. Установкадатчикатемпературыограничителя
2.3.2.2.1.Установканаповерхностьтрубы
83 | nVent.com
Важныерекомендациипоразмещениюиустановкедатчиков:
• Датчик должен быть размещен на верхней части трубы (рис. 6)
• Д атчик должен быть закреплен с помощью достаточного количества
самоклеющейся стеклотканевой ленты (GT-66 или GS-54)
• К репление должно быть выполнено как минимум двумя витками ленты для
того, чтобы датчик не двигался (рис. 5)
• П одсоединительный кабель датчика должен выходить из-под теплоизоляции
таким образом, чтобы под теплоизоляцию и ее кожух не проникала влага (рис. 6)
• Н еобходимо закрепить подсоединительный кабель датчика, чтобы
предотвратить случайное давление на колбу датчика, что может привести к
смещению датчика
ПРЕДУПРЕЖДЕНИЕ:
• Н е устанавливайте датчики температуры при температурах окружающего
воздуха ниже –20°C. Не изгибайте датчик (последние 50 мм), сохраняйте
его прямым при любых обстоятельствах. Минимальный радиус изгиба
подсоединительного кабеля датчика: 5 мм
• Д ля крепления нельзя использовать металлические хомуты, поскольку они
могут повредить датчик при затягивании. По этой причине рекомендуется
использовать стеклотканевую самоклеющуюся ленту

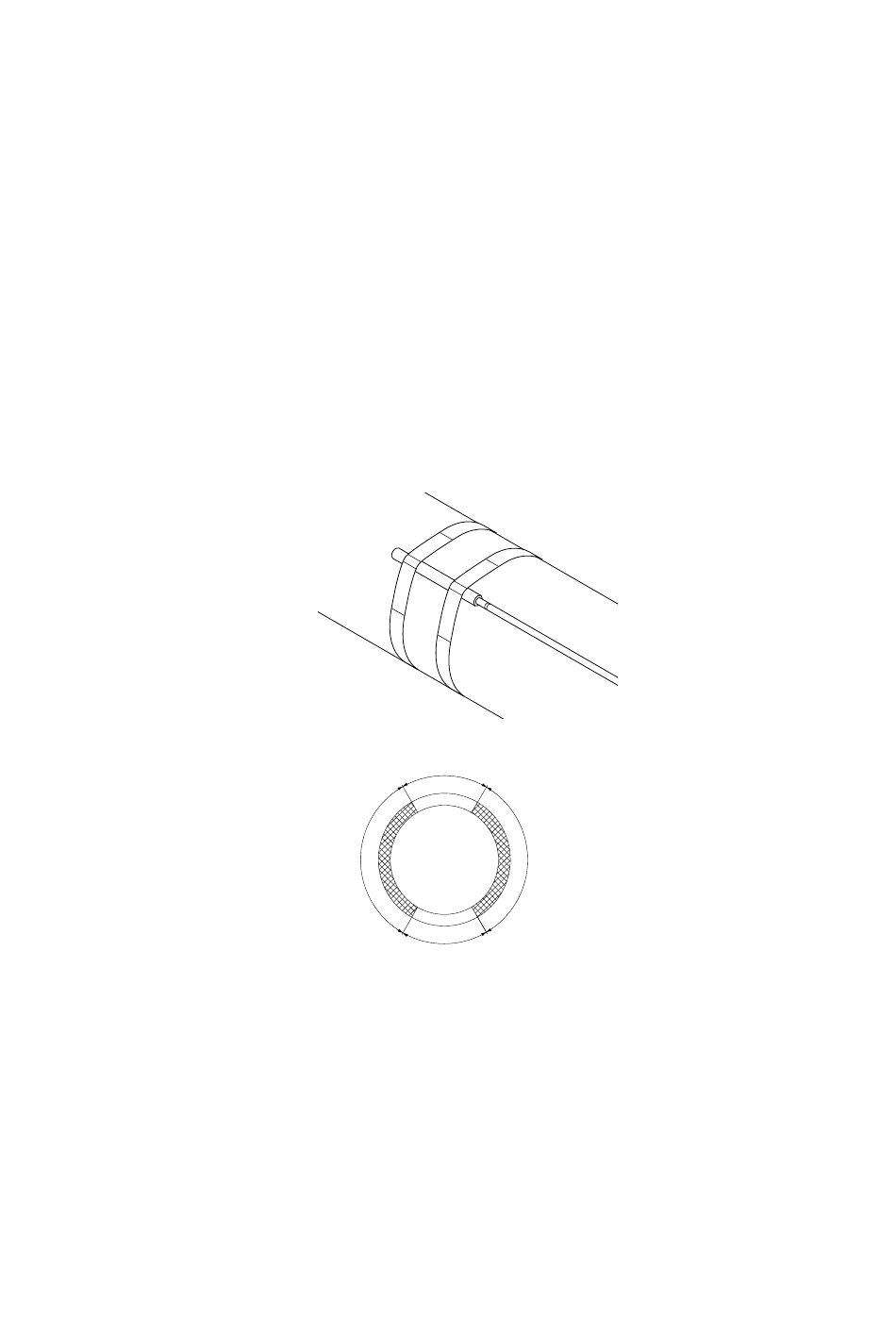

Рис. 5. Монтаж датчика температуры на трубу
Датчик
Труба
Нет
Ввод подсоединительного
кабеля датчика
Рис. 6. Датчик и ввод подсоединительного кабеля
Существует два метода ограничения температуры поверхности греющего кабеля с
помощью модуля NGC-20-CL-E.
Первый метод предусматривает использование температуры поверхности трубы
в качестве ориентира для регулирования и отключения греющего кабеля при
превышении температурой трубы определенного рассчитанного значения. Это
значение зависит от типа греющего кабеля и конструкции цепи обогрева. Для
того, чтобы рассчитать его, необходимо использовать программу TraceCalc Pro;
рассчитанное значение следуют записать в документации.
