2.3.2 Installation von Temperaturfühlern
Die Temperaturfühler müssen so montiert werden, dass sie die Oberflächentemperatur möglichst zuverlässig messen können. Deshalb
sind die in Abschnitt 2.3.2.1 beschriebenen Richtlinien einzuhalten.
2.3.2.1 Temperaturfühler des Temperaturreglers
Wichtige Richtlinien zur Positionierung und Installation des Fühlers:
•
Temperaturfühler sind auf der Oberseite der Rohrleitung zu positionieren. (Abbildung 2)
•
Der Fühler muss mit ausreichend Glasseide-Klebeband (GT-66 oder GS-54) befestigt werden.
•
Die richtige Position ist durch zwei Glasseide-Klebebändern zu fixieren. (Abbildung 1)
•
Das Anschlusskabel muss so aus der Isolierung herausgeführt werden, dass keine Feuchtigkeit in die Isolierung eindringen kann.
(Abbildung 2)
•
Fixieren Sie das Fühlerleiterkabel ausreichend, damit eine versehentliche Positionsveränderung des Fühlers verhindert wird.
ACHTUNG:
•
Installieren Sie den Fühler nicht bei Umgebungstemperaturen von unter –20°C. Verbiegen Sie den Fühler nicht (die letzten 50 mm),
er muss unter allen Umständen gerade gehalten werden. Der minimale Biegeradius für die Sensorleitung beträgt 5 mm.
•
Zur Befestigung dürfen keine Metallbänder verwendet werden, da sie den Fühler beim Festziehen beschädigen könnten. Aus diesem
Grund wird die Verwendung von selbstklebenden Glasseidebändern empfohlen.

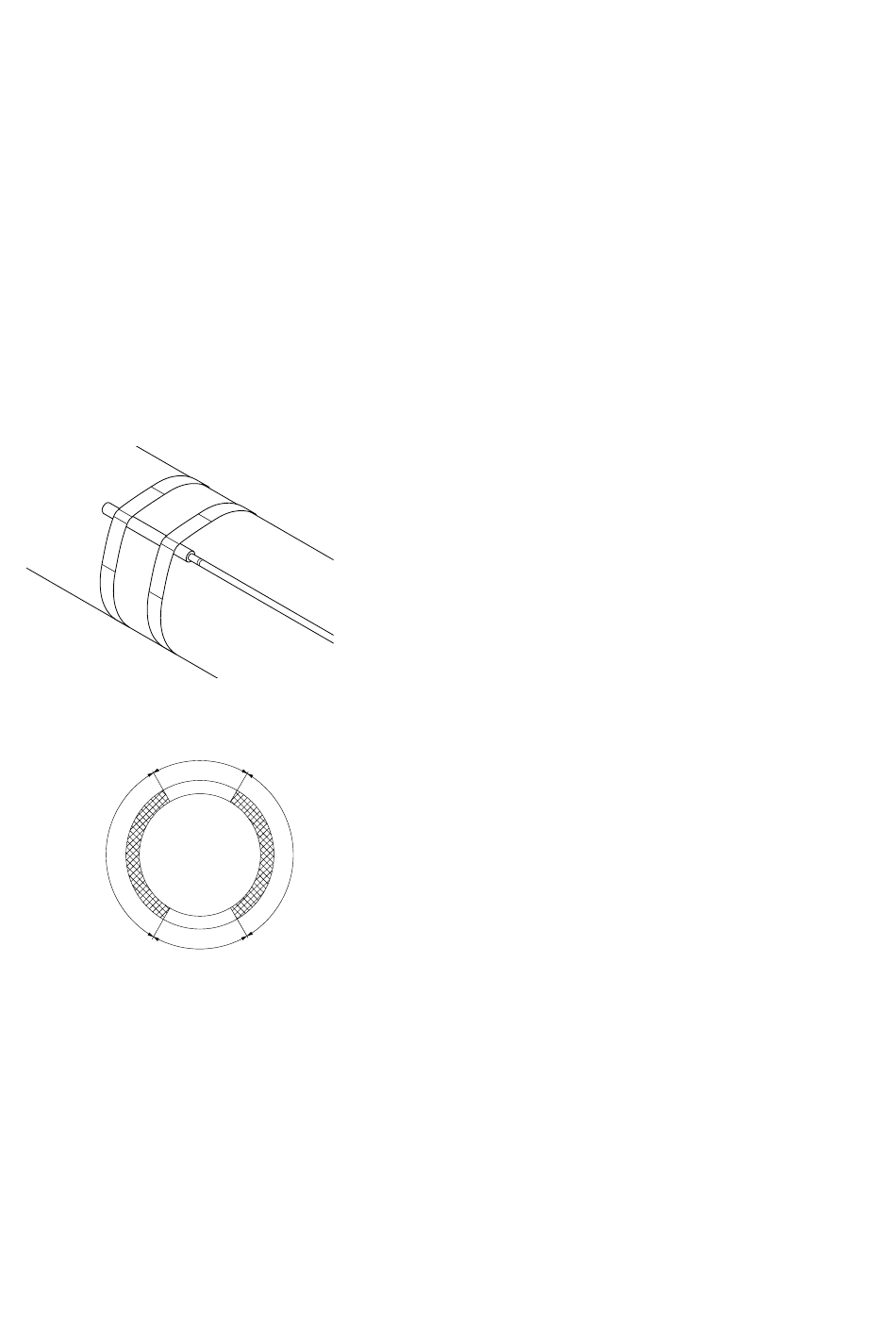

Abbildung 5: Montage des Temperaturfühlers am Rohr
Fühler
Rohr
Hier nicht
Kabelein-
Abbildung 6: Fühler- und Kabeleinführung
