2. INSTALLATION
Installation et utilisation: respecter la législation en vigueur, les règles généralement acceptées pour les installations techniques (EN
IEC60079-14/EN) et les instructions du présent manuel. Mettre les thermostats hors tension avant toute intervention.
2.1 Outillage requis

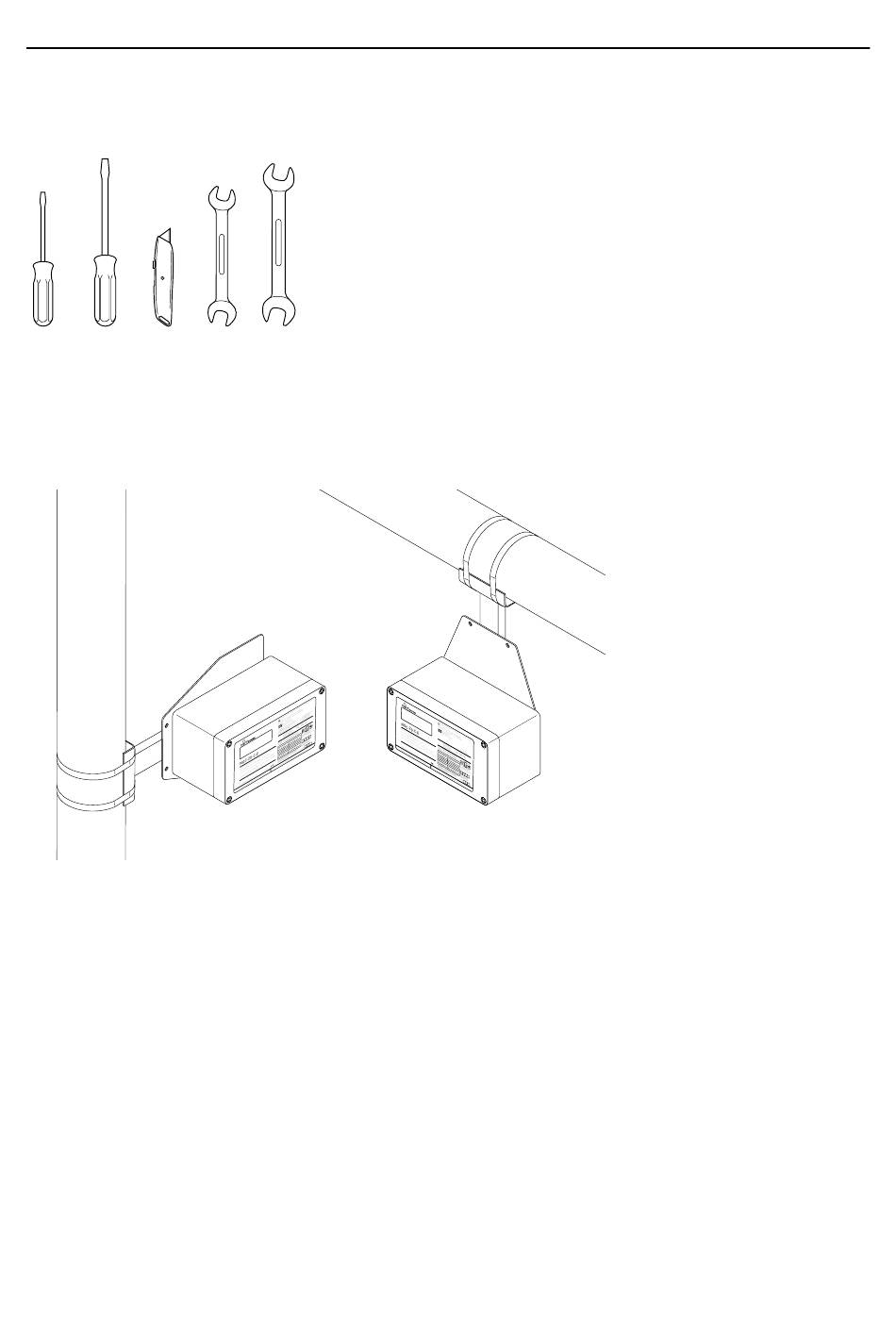

Figure 3: Outils requis pour l'installation
2.2 Installation mécanique
Les régulateurs NGC-20-CL-E intègrent dans le même boîtier un régulateur et un limiteur de température. Les régulateurs s'installent
dans toutes les positions, sur une structure stable ou au moyen des 4 trous de montage. Le NGC-20-C(L)-E, se fixe directement sur la
tuyauterie ou au moyen d'un support de type SB-125. Pour garantir une stabilité suffisante, le support doit être fixé à la tuyauterie au
moyen de 2 colliers de serrage.
Figure 4: Positions de montage NGC-20
2.3 Sondes de température
Les entrées de température NGC-20C(L)-E sont conçues comme circuits à sécurité intrinsèque (IEC 60079-11/EN60079-11 Ex [ia]).
Tous les équipements à résistance PT100 trifilaires de type DIN IEC 751 Classe B peuvent donc être utilisés. Le NGC-20-CL-E prend en
charge 3 entrées locales de température, dont 2 réservées au contrôleur de température (RTD 1 et RTD 2).
La troisième entrée de température est réservée pour le limiteur (RTD). Les régulateurs NGC-20-C-L, quant à eux, n'ont pas cette
troisième entrée (limiteur RTD)
2.3.1 Compensation des connexions RTD
Les régulateurs NGC-20-C-E et NGC-20-CL-E peuvent fournir une compensation de résistance atteignant 20 ohms. Cela signifie que les
connexions de la sonde peuvent être prolongées au moyen d'un câble trifilaire blindé ou tressé de maximum 150 mètres de long (3 x 1,5
mm² minimum). Le blindage ou la tresse de la rallonge doit être mis à la terre uniquement du côté régulateur.
Tournevis à borne 3 mm
Tournevis 7 mm
Cutter
Clé 25 mm (pour presse-étoupe 20 mm)
Clé 36 mm (pour adaptateur 20/25)
nVent.com | 47
