4.3 Requisitos a serem atendidos pelo limitador de temperatura

O limitador de temperatura de segurança NGC-20-CL-E está em conformidade com os requisitos da IEC 60079-30-1. Para as aplicações
instaladas em uma área perigosa da Zona 1 (Zona 21), isso significa que o dispositivo de proteção deverá desenergizar o sistema,
para evitar que a temperatura máxima admissível de superfície seja excedida. Em caso de erro ou de dano do sensor, o sistema de
aquecimento deverá ser desenergizado antes da substituição do equipamento com defeito. O dispositivo de proteção funciona de
maneira independente do controlador de temperatura.

4.3.1 Limitador de temperatura (diagrama)

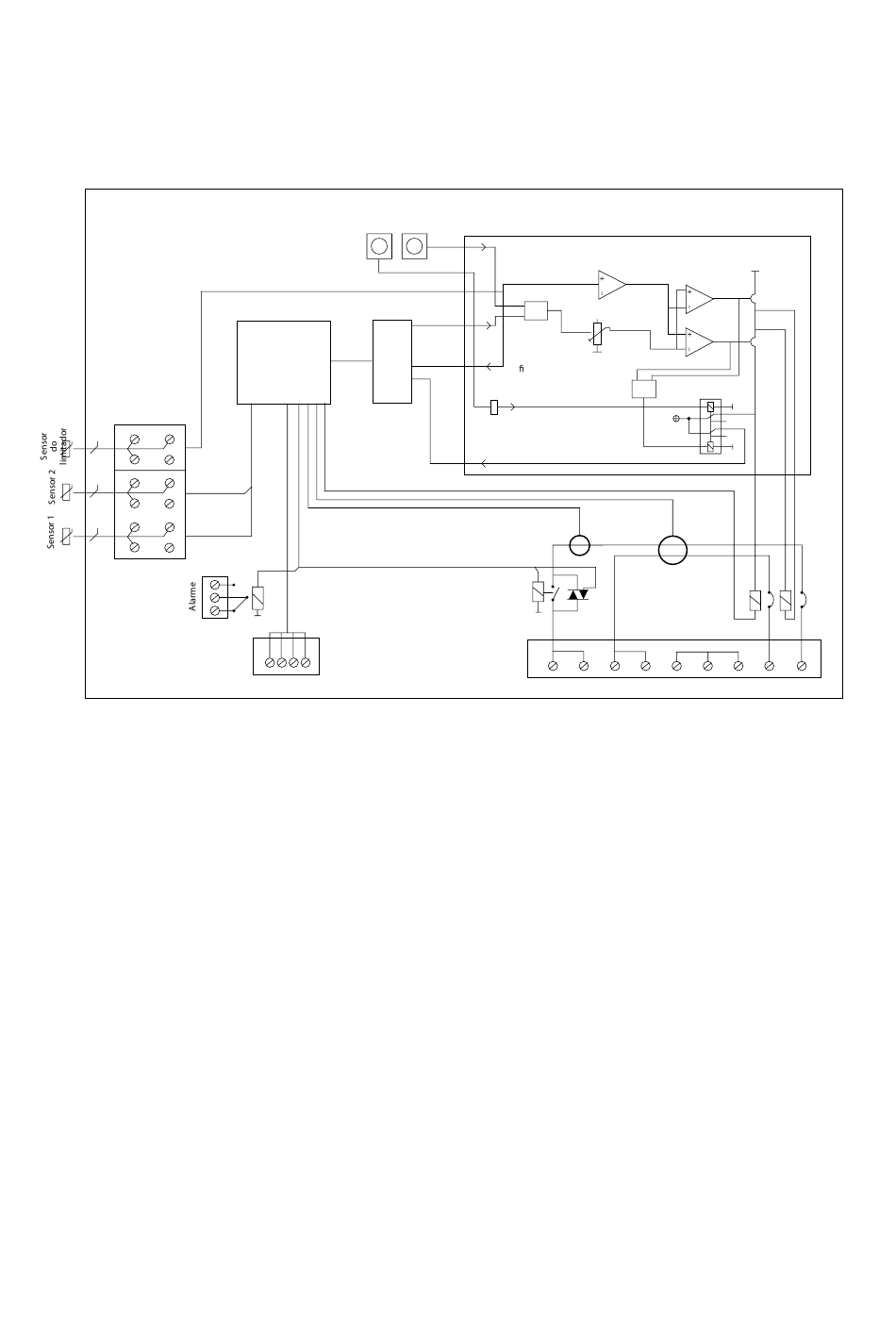

Figura 10: Diagrama de blocos do limitador
4.3.2 Reinicialização somente manual
O projeto do limitador de temperatura de segurança requer que, após o seu disparo, ele seja reinicializado manualmente. A
reinicialização só será possível após o restabelecimento das condições normais seguras de operação.
4.3.3 Reinicialização manual por meio de ferramenta ou de bloqueio com chave
Para REINICIALIZAR o limitador após o seu disparo, o usuário precisa pressionar o botão interno de reinicialização do limitador
(Figura 11). A figura mostra a localização do botão RESET do limitador no interior da caixa de proteção (sem tampa). Como alternativa,
o limitador de temperatura de segurança pode ser reinicializado por meio do Supervisor, do NGC-UIT2/TOUCH1500 ou do dispositivo
portátil de configuração e de monitoramento NGC-CMA2, digitando-se um número específico no teclado. Consulte o manual de
operação das unidades específicas para obter instruções mais detalhadas sobre como usar esses dispositivos.
70 | nVent.com
Reset
..........
SPI
Temperatura -
controlador
Relé de alarme
R485
Set
Circuito analógico do limitador principal
..........
E
Veri cação RTD
..........
..........
Controle de temperatura
L
..........
..........
– 12V
..........
Corrente de
Fuga à terra
carga Sensor
Sensor de
de corrente
corrente
Relé de
fuga à
terra
N PE Carga N Carga L
Relé do
limita-
dor
