2.МОНТАЖ
2.1. Необходимыеинструменты
2.2. Монтажныепозиции
2.3. Датчикитемпературы
2.3.1. Компенсациясопротивленияподсоединительныхкабелейдатчиковтемпературы
82 | nVent.com
При монтаже/эксплуатации всегда соблюдайте требования Закона по
безопасности агрегатов (GSG), правила общепринятых инжениринговых методик
(IEC60079-14/EN 60079-14), и инструкции, приведенные в настоящем руководстве.
Все работы с термостатами должны проводиться только тогда, когда они
находятся в выключенном состоянии.

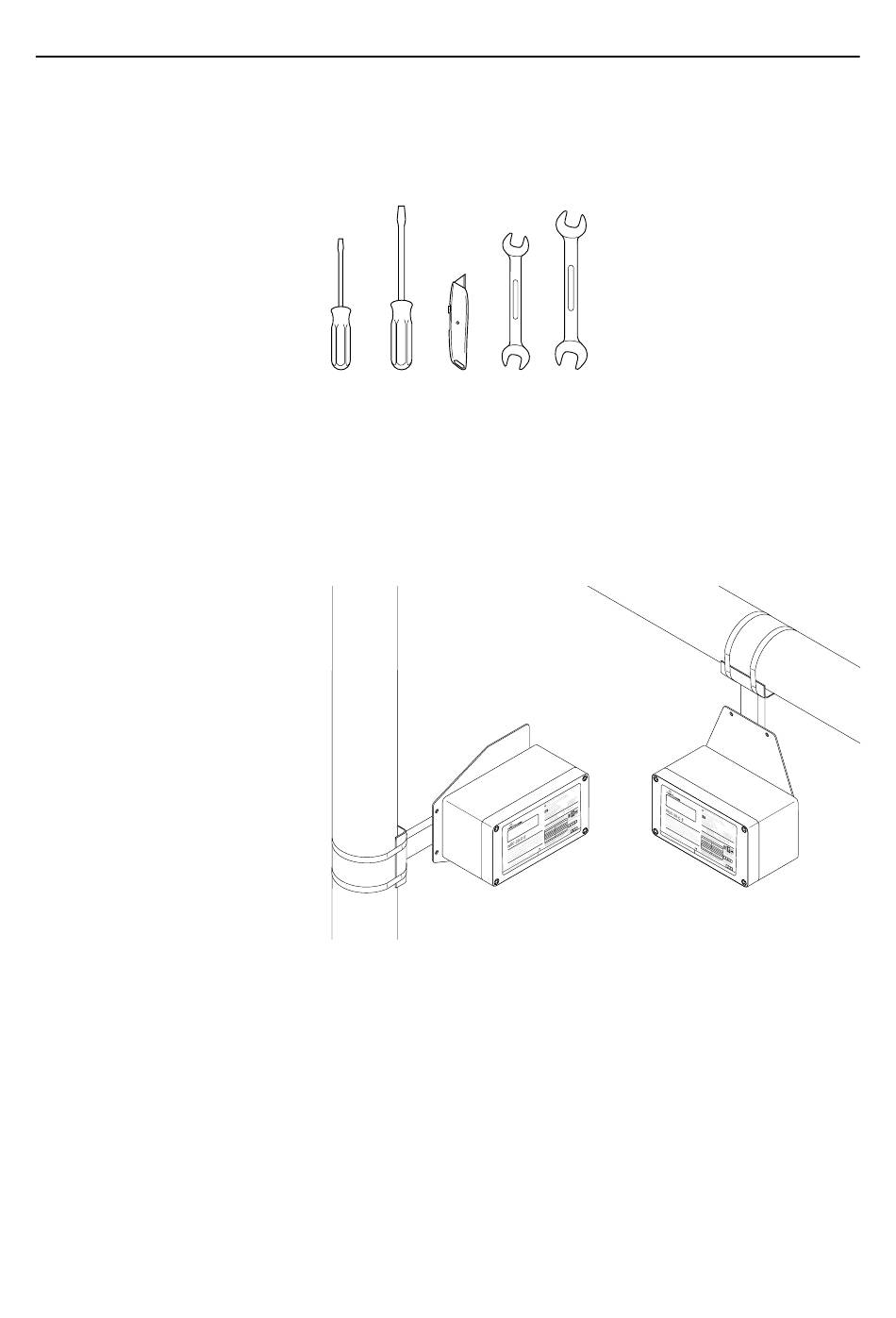

Рис. 3. Инструменты, необходимые для монтажа
Модуль NGC-20-CL-E состоит из контроллера температуры и ограничителя
температуры, смонтированных в одном корпусе. Модули могут монтироваться в
любой позиции на любую устойчивую структуру с помощью 4 монтажных
отверстий. Кроме того, модули NGC-20-C(L)-E могут монтироваться
непосредственно на трубу с помощью опорных кронштейнов SB-125. Для того,
чтобы обеспечить достаточную устойчивость монтажа, опорные кронштейны
должны крепиться к трубе с помощью двух хомутов.
Рис. 4. Монтажные позиции для NGC-20
Входы для датчиков температуры модулей NGC-20C(L)-E спроектированы как
искробезопасные цепи (IEC 60079-11/EN60079-11 Ex [ia]), поэтому к ним можно
подключать любые 3-проводные термометры сопротивления, соответствующие
DIN IEC 751 классу B. Модули NGC-20-CL-E могут работать с 3 локальными
температурными входами, два из которых принадлежат контроллеру температуры
(входы RTD 1 и RTD 2), а третий — ограничителю температуры. По этой причине на
модулях без ограничителя (NGC-20-C-L) нет третьего температурного ввода.
Модули NGC-20-C-E и NGC-20-CL-E могут обеспечивать компенсацию
сопротивления подсоединительных кабелей датчиков температуры до 20 Ом. Это
позволяет удлинять кабель датчика с помощью трехжильного экранированного
кабеля с полным сопротивлением длиной не выше 150 м (необходим кабель мин.
3 x 1,5 мм ). Оплетку кабеля следует заземлить только со стороны контроллера.
2
Отвертка на 3 мм для
клемм
Отвертка на 7 мм
Нож для обрезки
Гаечный ключ на 25 мм
(для сальников 20 мм)
Гаечный ключ на 36 мм
(для переходника 20/25)
