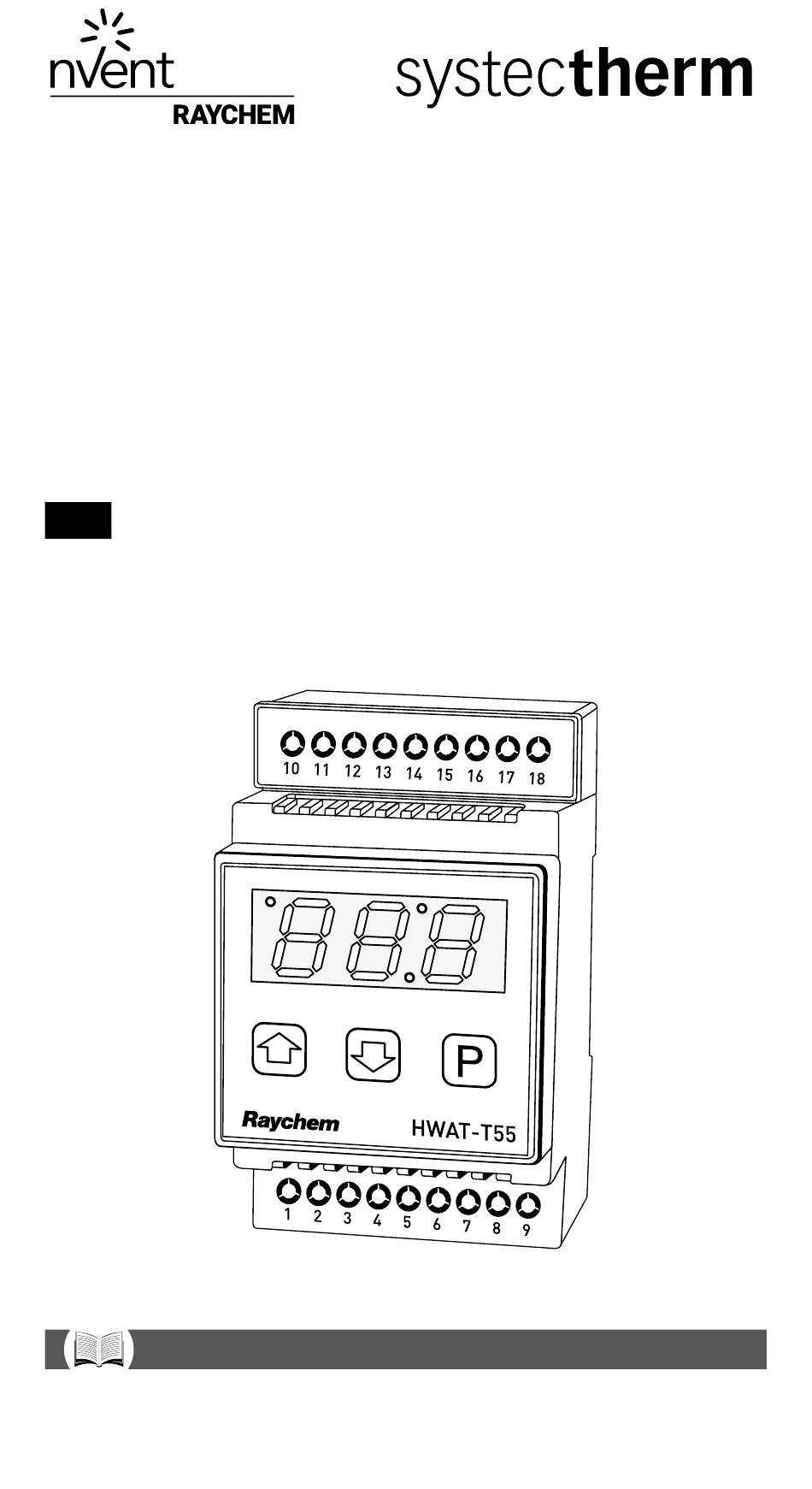

- Seite 1 HWAT-T55 Operation Manual Manuel D’utilisation HWAT-T55 Bedienungsanleitung Návod K Obsluze Instrukcja Obsługi Operation Manual Manuel D’utilisation Bedienungsanleitung Návod K Obsluze Instrukcja Obsługi nVent.com nVent.com...
-
Seite 2: Produktbeschreibung

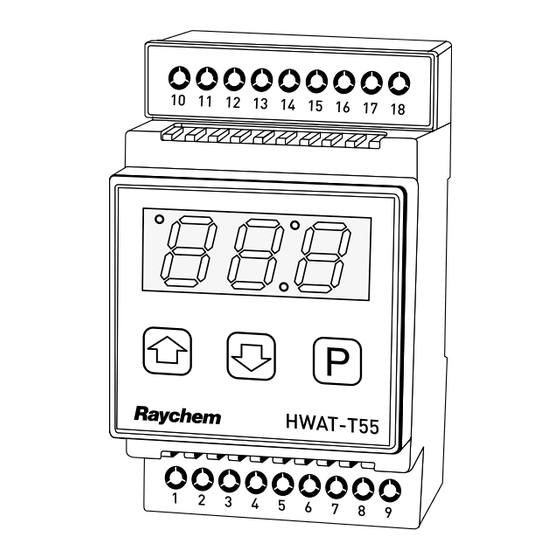

PRODUKTBESCHREIBUNG Der Thermostat nVent RAYCHEM HWAT-T55 wurde speziell für RAYCHEM Systemen entwickelt. Er ist mit einem Anlegefühler ausgestattet und für die Überwachung und Steuerung der selbstregelnden Temperaturhaltebänder nVent RAYCHEM HWAT-L, -M und -R zur Warmwasser-remperaturhaltung bei kleinen Warmwasser-Rohrleitungsnetzen oder für Anbindeleitungen bis 50 m Rorhleitungslänge geeignet. -
Seite 3: Installation
MONTAGE VON THERMOSTAT UND TEMPERATURHALTEBAND: Der HWAT-T55 wird in einem Unterverteiler von Wohnungen oder Gebäuden installiert. Der Thermostat muss an eine 230-V-Stromversorgung angeschlossen werden. Heizband und Erdung sind gemäß den Schaltplänen anzuschließen. Siehe Abbildung C: Abmessungen Abbildung A nVent.com | 29... - Seite 4 Abbildung B (230Vac) C 16A 17 18 30 mA Stromver- Heizband sorgung Alarm Thermostat HWAT-T55 Heizband Abbildung C 30 | nVent.com...
-
Seite 5: Fühlerinstallation
Das integrierte Alarmrelais (Wechselkontakt) kann zur Meldung von Störungen (Untertemperatur sowie Unterbrechungen und Kurzschlüsse in der Fühlerleitung) verwendet werden. Bei Störungen des Fühlers schaltet sich das Relais dauerhaft aus. Der Alarmrelais-Ausgang K2 kann für eine externe Alarmsignalisierung verwendet werden. nVent.com | 31... - Seite 6 A – Eco-Modus ist aktiviert, wenn LED blinkt B – Beheizungssystem eingeschaltet C – LED-Display (Temperatur und Alarm) D – Wert erhöhen (Ändern der voreingestellten Temperatur) E – Wert senken (Ändern der voreingestellten Temperatur) F – Modusauswahl (Ein/Eco/Aus) 32 | nVent.com...
-
Seite 7: Modus Auswahl
Haltetemperatur >= 55 °C beträgt, um die Mindesthaltetemperatur von 50 °C zu gewährleisten. Der Eco-Modus wird durch eine rot blinkende Lampe angezeigt. MODUS „AUS“ (OFF) Der Thermostat schaltet das Temperaturhalteband aus. z.Bsp. bei Urlaubs-Abwesenheit nVent.com | 33... - Seite 8 Rohrleitungstemperatur voreingestellt: 55 °C, 50 °C, 45 °C (Standardeinstellungen). Die voreingestellten Temperaturen können in den Parametereinstellungen geändert werden. Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. PARAMETER-MODUS Die Werkseinstellungen können im Parameter-Modus geändert werden. 6 Sekunden 6 sec 34 | nVent.com...
- Seite 9 NAVIGATION FÜR PARAMETER-MODUS – SOLLWERTE FÜR DIE PARAMETER SP1 = Zeitspanne Eco-Modus SP2 = Zeitschaltuhr SP3 = Voreingestellte Temperaturen SP4 = Fühlerkorrektur BEENDEN DES PARAMETER-MODUS UND RÜCKKEHR ZUM STANDARD- BETRIEBSMODUS nVent.com | 35...
-
Seite 10: Programmierbare Parameter
Eingabewert zwischen 3 und 8 Stunden Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. SP2: ZEITSCHALTUHR Eingabe Stunde Eingabe Minute Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. 36 | nVent.com... - Seite 11 Die tatsächliche, mit einem externen Thermometer gemessene Rohrleitungstemperatur beträgt 55 °C. Auf dem Display des HWAT-T55 werden aber nur 53 °C angezeigt. Der Fühler muss um +2 K korrigiert werden. Drücken Sie zum Ändern der Werte auf die Pfeiltasten nach oben bzw. unten. nVent.com | 37...
-
Seite 12: Fehlerbehebung
E03 – Fehler 3 Nicht zugewiesen E04 – Fehler 4 Gerät defekt Gerät austauschen 1) Fehlermeldung beseitigen durch 6 Sekunden Drücken auf P oder Stromzufuhr unterbrechen und Thermostat erneut anschliessen. Wenn das Problem weiterhin besteht, tauschen Sie das Gerät aus. 38 | nVent.com... -
Seite 13: Technische Daten
6 (Stunden) Startzeitpunkt Eco-Modus 24-Stunden-Display; 23:00 Stundenintervall Gehäuse Farbe Schwarz Gehäusemaße 52,5 mm x 87,5 mm x 58 mm (H/B/T) Material Schutzart IP20 (IP30 bei Installation im Schaltschrank) Installation Montage auf DIN-Schiene (35 mm) Minimale Montagetemperatur 5 °C Verschmutzungsgrad nVent.com | 39... - Seite 14 10 m (zweiadrig) Fühlerabmessungen Durchmesser 5 mm, Länge 20 mm Leitungsdurchmesser 4 mm Einsatztemperatur 0 °C bis +70 °C Genauigkeit Anlegefühler +/−1 K Fühlerwiderstand Temperatur in °C Widerstand kOhm 1,2110 1,0330 0,8854 0,7620 0,6587 0,5713 Zulassungen CE; VDE RoHS und REACH 40 | nVent.com...
