2.4 Installation électrique

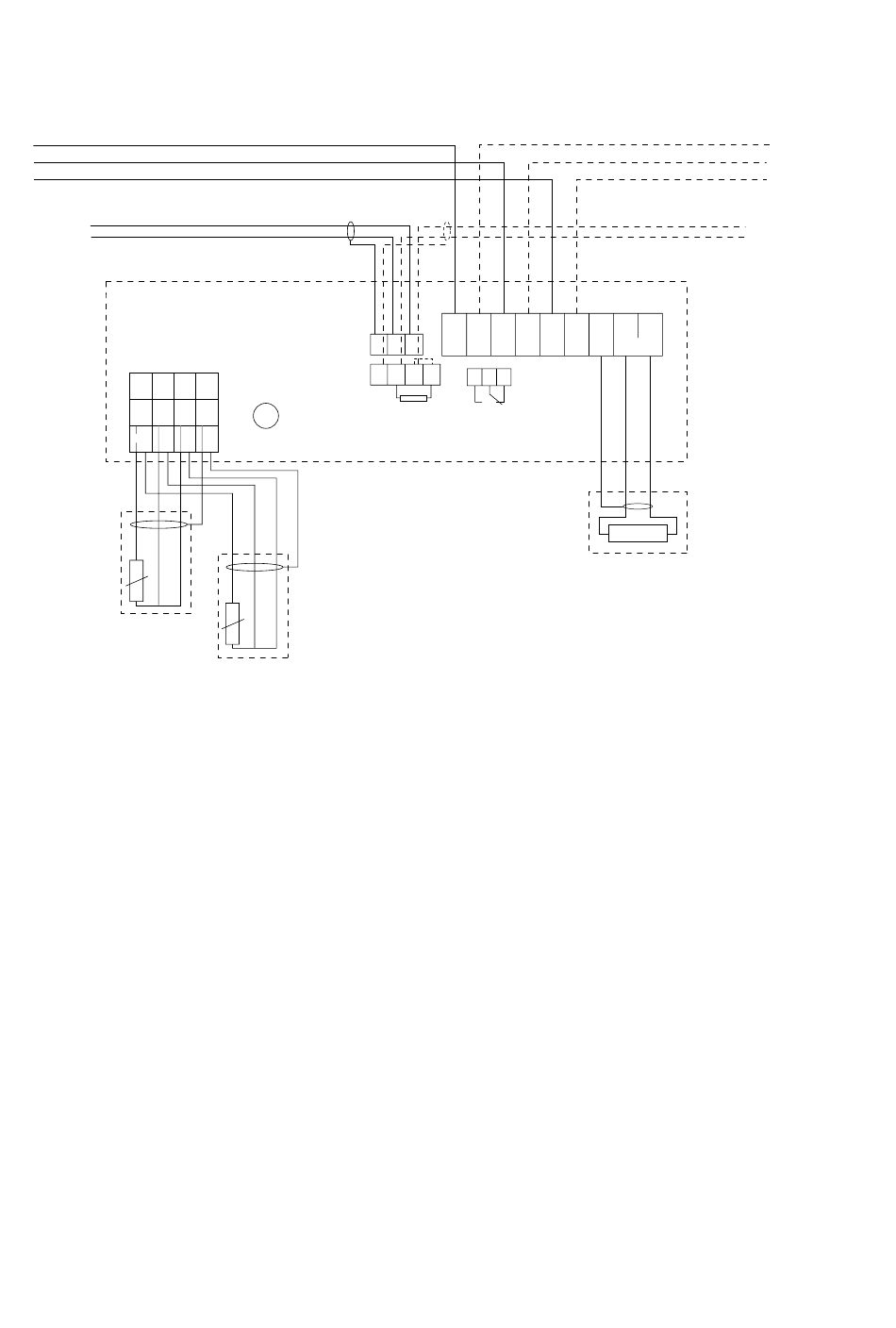

La figure 9 illustre le schéma de connexion électrique du régulateur NGC-20. La connexion de la sonde de température du
limiteur ne concerne que le NGC-20-CL-E. La seconde sonde de température Pt100, en option, du régulateur a été omise pour
plus de clarté.
L1
N
PE
Câble RS485 de l'appareil
précédent
Lorsque l'appareil est le dernier de la ligne de
communication, installer un câble de pontage entre
les bornes - et T comme indiqué par la ligne pointillée
W/B
R R
W/B R R
W/B R R
Sonde(s) de
température
PT100
Sonde de température PT100
Utilisable uniquement pour le LIMITEUR
Figure 9: Schéma de câblage électrique NGC-20
50 | nVent.com
RS485 S
RS485
RTD 2
PE
PE RTD 1
PE
PE LIMITEUR RTD
Li Lo Ni No
+ –
Alarme
S +
– T
max. 3A
Résistance
interne RS485
d'extrémité de
ligne
Vers NGC-20
Câble RS485 vers
appareil suivant
PE PE PE Lo No
Câble
chauffant
Câble chauffant
