2. INSTALAÇÃO
Para instalação e operação, sempre observe a lei de segurança de equipamento, as regras de práticas de engenharia geralmente
aceitas (IEC60079-14/EN 60079-14) e as instruções especificadas neste manual. Desenergize os termostatos antes de qualquer
trabalho.
2.1 Ferramentas necessárias

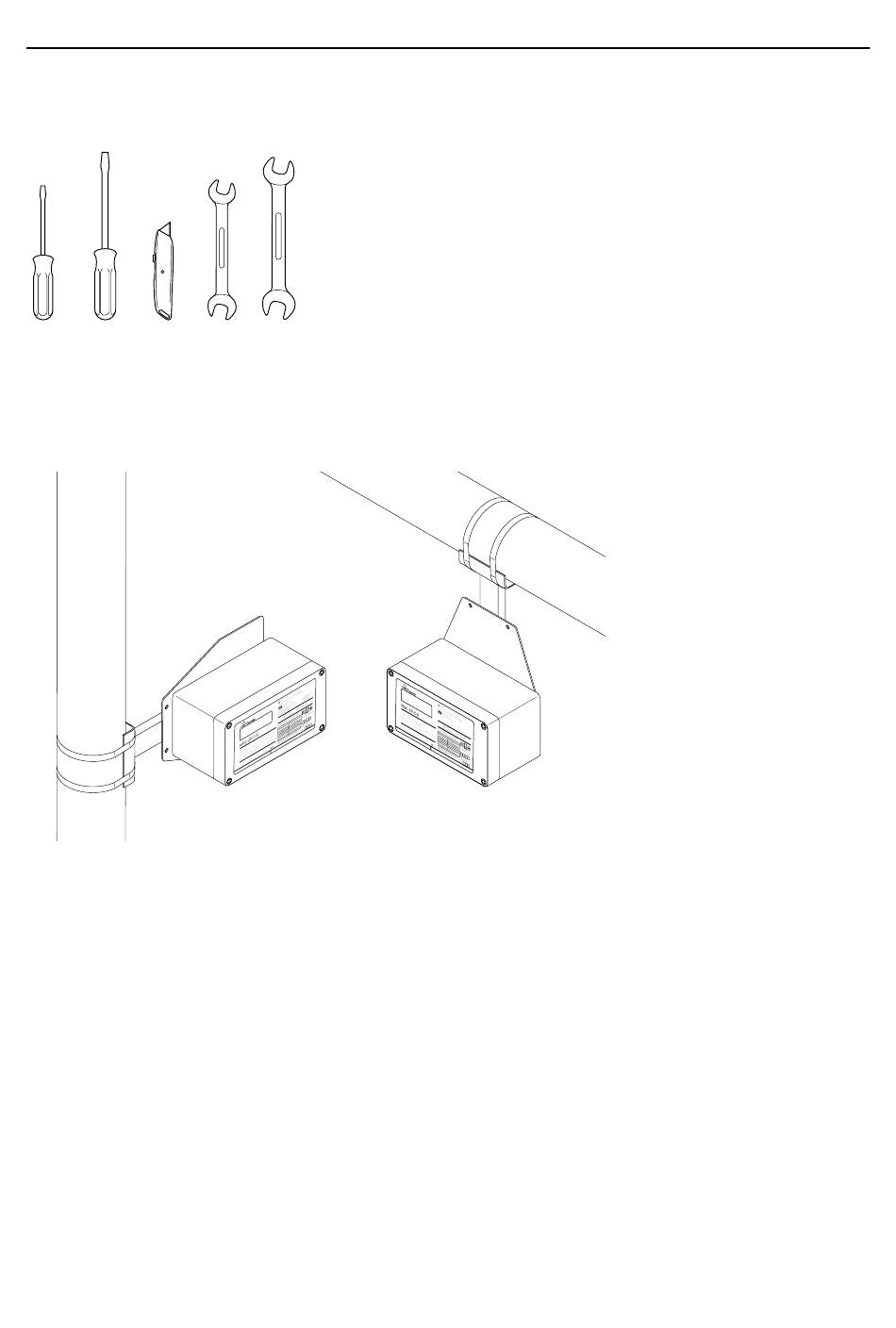

Figura 3: Ferramentas necessárias para a instalação
2.2 Instalação mecânica
As unidades NGC-20-CL-E integram um controlador de temperatura e um limitador de temperatura de segurança dentro de uma única
caixa de proteção. Os controladores podem ser instalados em qualquer posição sobre uma estrutura estável por meio dos quatro furos
de montagem. Como alternativa, as unidades NGC-20-C(L)-E podem ser montadas diretamente em um tubo por meio de um suporte do
tipo SB-125. Para garantir uma estabilidade suficiente, o suporte precisa ser fixado ao tubo por meio de duas abraçadeiras para tubo.
Figura 4: Posições de montagem NGC-20

2.3 Sensores de temperatura

As entradas de temperatura das unidades NGC-20C(L)-E são projetadas como circuitos intrinsecamente seguros
(IEC 60079-11/EN60079-11 Ex [ib]), portanto, qualquer tipo de dispositivo resistivo de temperatura PT100 de três fios DIN IEC 751
Classe B pode ser utilizado. O NGC-20-CL-E aceita três entradas locais de temperatura, onde duas são alocadas para o controlador
de temperatura (RTD 1 e RTD 2). A terceira entrada de temperatura é reservada para o limitador de temperatura (limitador RTD). As
unidades NGC-20-C-L, por outro lado, não aceitam a terceira entrada (limitador RTD).
2.3.1 Compensação de condutores de conexões RTD
As unidades NGC-20-C-E e NGC-20-CL-E são capazes de fornecer uma compensação de resistência de condutores de até 20 ohm.
Isso significa que as conexões do sensor podem ser estendidas por meio de um cabo trançado ou blindado de três núcleos com um
comprimento máximo de 150 metros (mínimo necessário: 3 x 1,5 mm²). A malha ou a trança do cabo de extensão deve ser aterrada
apenas na extremidade dos controladores.
Chave de fenda de 3 mm para o terminal
Chave de fenda de 7 mm
Estilete
Chave de porca de 25 mm
(para prensas-cabo de 20 mm)
Chave de porca de 36 mm
(para adaptador 20/25)
