4.3.1. Схемаограничителятемпературы
4.3.2. Сбросвручную
4.3.3. Сброснажатиемкнопкивограничителеилиспомощьювнешнихустройств
4.3.4. Уставкаограничителязащищенаизаблокированадляпредотвращенияманипуляций
4.4. Изменениеуставкиограничителя
87 | nVent.com
Reset
(сброс)
..........
SPI
Контроллер
температуры
Реле сигнализации
RS-485

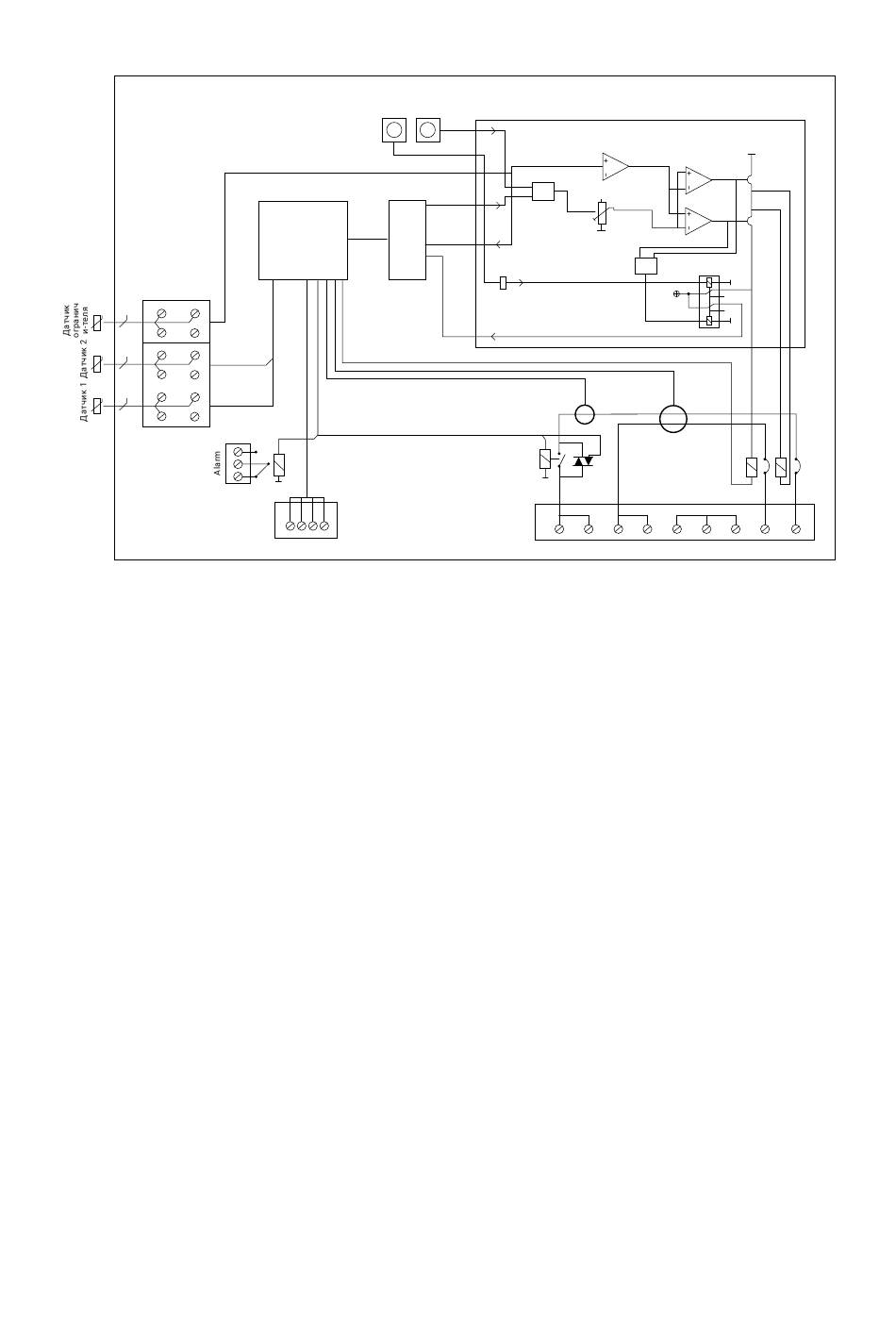

Рис. 10. Схема ограничителя температуры
Ограничитель температуры сконструирован таким образом, что после его
срабатывания его необходимо сбросить вручную. Сброс возможен только после
того, как условия работы вернулись к нормальным.
Для сброса ограничителя после его срабатывания, пользователю необходимо
нажать внутреннюю кнопку «Сброс» как это показано на рис. 11. На рисунке
показано расположение кнопки «Сброс» внутри корпуса (крышка снята). Кроме
того, ограничитель может быть сброшен с помощью программы Supervisor, модуля
NGC-UIT2/TOUCH1500 или ручного устройства для настройки и контроля
NGC-CMA2 вводом специального номера с клавиатуры. Более подробная
информация об использовании этих устройств приведена в их инструкциях по
эксплуатации.
Температура срабатывания ограничителя (уставка) должна устанавливаться
таким образом, чтобы не превышалось максимальное значения для данного
класса температуры. Температура поверхности греющих кабелей ограничена
максимальной температурой для данного класса температуры -5 K для температур
меньших или равных 200°C или -10 K для температуры выше 200°C. Процедура
изменения уставки ограничителя описана в разделе 4.4 настоящего документа.
Независимость от системы управления
Ограничитель температуры работает полностью независимо от системы
управления температурой и имеет свой собственный датчик температуры. В
случае неисправности в любой из составляющих модуля NGC-20 питание системы
будет отключено до замены неисправного оборудования.
Для изменения уставки ограничителя необходимо нажать кнопку внутри
ограничителя и использовать внешний интерфейс пользователя.
Set
(ввод
уставки)
Принципиальная аналоговая схема
..........
И
Проверка
цепи датчика
температуры
..........
..........
Управление температурой
L
ограничителя
..........
..........
– 12 В
..........
Датчик тока
Датчик тока
утечки
нагрузки
на землю
реле утечки
на землю
N PE N-load L-load
реле
ограни-
чителя
