2.3.2.2 Instalação do sensor de temperatura do limitador de temperatura de segurança
O NGC-20-CL-E oferece dois métodos de limitação da temperatura de superfície do cabo aquecedor.
2.3.2.2.1 Na superfície do tubo
O primeiro método consiste em usar a temperatura de superfície do tubo como referência e impedir a alimentação do cabo aquecedor
quando a temperatura do tubo estiver acima do valor calculado. Esse valor depende do tipo de cabo e do projeto do circuito de
aquecimento. Use o TraceCalc Pro para determinar esse valor e documente o cálculo em seus arquivos.
O sensor é instalado da mesma forma que o sensor de temperatura normal, em cima do tubo, bem fixado à superfície por meio de fita
de fibra de vidro. É preciso uma atenção especial para que o condutor do sensor não esfrie o tubo/sensor e a umidade não penetre no
isolamento, esfriando a ponta do sensor ou reduzindo a capacidade de isolamento nessa área.

2.3.2.2.2 Em um ponto quente artificial

A segunda maneira de limitar a temperatura de superfície é criar um ponto quente artificial.
Para garantir que o sensor do limitador meça a temperatura mais elevada possível da instalação, o sensor de temperatura do limitador
deve ser instalado em um ponto quente artificial.

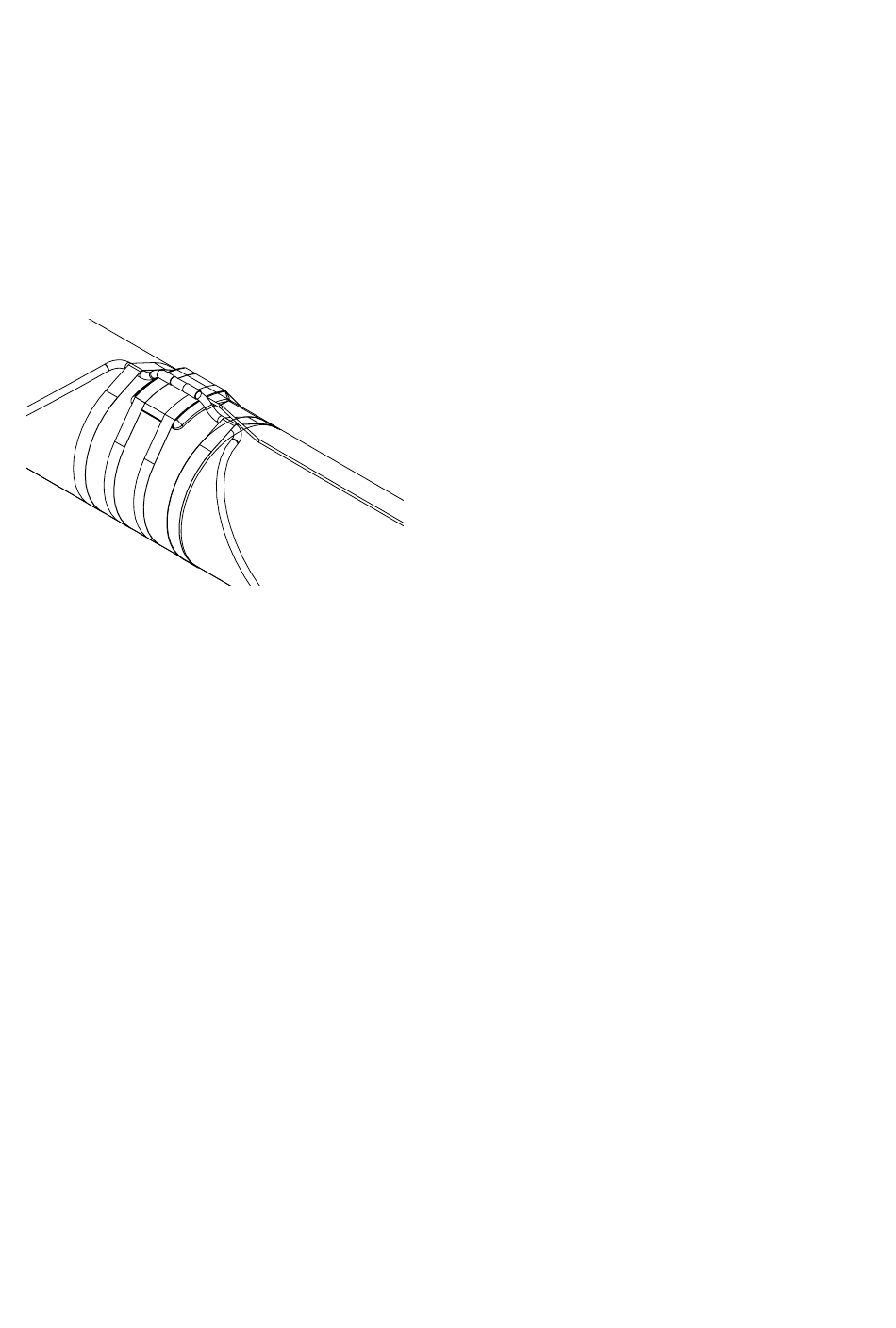

Figura 7: Ponto quente artificial
Diretrizes importantes para o posicionamento e a instalação do sensor:
• A posição correta é em cima do tubo (veja a Figura 7).
• Fixe a placa isolante com fita de fibra de vidro suficiente (GT-66 ou GS-54).
• Oriente o aquecedor da parte inferior do tubo até a placa isolante e fixe-o bem, para que mantenha a posição.
• Utilize fita de fibra de vidro suficiente para fixar o sensor no aquecedor. Use duas faixas de fita de fibra de
vidro para mantê-lo na posição.
• O fio condutor precisa manter o isolamento, de forma que a umidade não penetre no sistema de isolamento do revestimento.
Se necessário, fixe o fio condutor ao tubo com fita de fibra de vidro, para garantir a estabilidade do sistema do ponto quente.
• Certifique-se de respeitar a espessura nominal do isolamento no ponto quente; pode ser necessário utilizar revestimentos isolantes
de dimensão excessiva.
Configuração da temperatura do limitador:
• O valor do limitador (T ) deve ser definido na temperatura máxima de superfície permitida (T
lim
• T = T – 10. Temperaturas em Kelvin ou Celsius.
lim máx
) menos 10 K.
máx
