4.3.4 Configuração de temperatura protegida e bloqueada para evitar manipulação
A temperatura de bloqueio (ponto de ajuste) do limitador de temperatura de segurança deve ser definida de tal forma que a temperatura
máxima da classe T não possa ser excedida. A temperatura de superfície dos cabos de traço térmico limita-se à temperatura aplicável
à classe T: -5 K para temperaturas inferiores ou iguais a 200°C ou -10 K para temperaturas superiores a 200°C. Consulte a seção 4.4
abaixo para obter o procedimento de alteração do ponto de ajuste do limitador.
Independência do sistema de controle
O limitador de temperatura de segurança funciona de maneira totalmente independente do sistema de controle de temperatura e tem a
sua própria entrada de temperatura (limitador RTD). Em caso de defeito em qualquer peça da unidade NGC-20, o dispositivo deverá ser
desenergizado antes da substituição do equipamento defeituoso.
4.4 Alteração do ponto de ajuste do limitador
A alteração do ponto de ajuste do limitador requer a ação conjunta do botão interno de ajuste do limitador e de uma interface do
usuário externa.

4.4.1 Procedimento para gravar o novo ponto de ajuste no limitador

Para gravar um novo ponto de ajuste no limitador de temperatura, é preciso seguir um procedimento de segurança. A alteração do
ponto de ajuste do limitador de temperatura requer a utilização conjunta do botão interno de ajuste do limitador (Figura 11) e de um
dispositivo de programação. Como dispositivo de programação, pode-se usar o software Supervisor, o terminal NGC-UIT2/TOUCH1500
ou o assistente portátil de configuração e de monitoramento NGC-CMA2.
O procedimento para alterar o ponto de ajuste do limitador é o mesmo para todas as interfaces do usuário. A ferramenta de
configuração grava o novo ponto de ajuste no buffer de entrada do controlador NGC-20-CL-E. O novo ponto de ajuste será encaminhado
à memória interna do limitador de temperatura apenas quando o botão interno de ajuste da temperatura for pressionado. O botão de
ponto de ajuste do limitador precisa ser ativado dentro de um determinado tempo depois do carregamento do novo ponto de ajuste no
buffer. Se o botão não for pressionado antes que a janela de programação expire, o buffer será esvaziado e o valor antigo permanecerá
ativo. Uma vez gravado o novo ponto de ajuste, ou caso o procedimento de gravação não tenha tido êxito, o dispositivo de programação
fará uma verificação de releitura do ponto de ajuste antigo, como uma confirmação para o usuário. Depois de alterar o ponto de ajuste
do limitador, o usuário deverá verificar se ele foi atualizado corretamente. Para mostrar o ponto de ajuste do limitador no
NGC-20, mantenha pressionado o botão SET preto do limitador. Enquanto o ponto de ajuste do limitador estiver exibido, o indicador
LED vermelho marcado com LIMITER piscará. Depois que o botão for liberado, a tela mostrará a temperatura medida pelos
controladores novamente e o LED LIMITER apagará. Após cada alteração do ponto de ajuste do limitador, execute um teste funcional
de acordo com o parágrafo 4.5.1.
RESET
Botão de reinicialização do limitador
SET
(arma o limitador novamente após o seu disparo)
LIMITER
Botão de ajuste de temperatura do limitador, a
ser pressionado após o início do processo de
polling

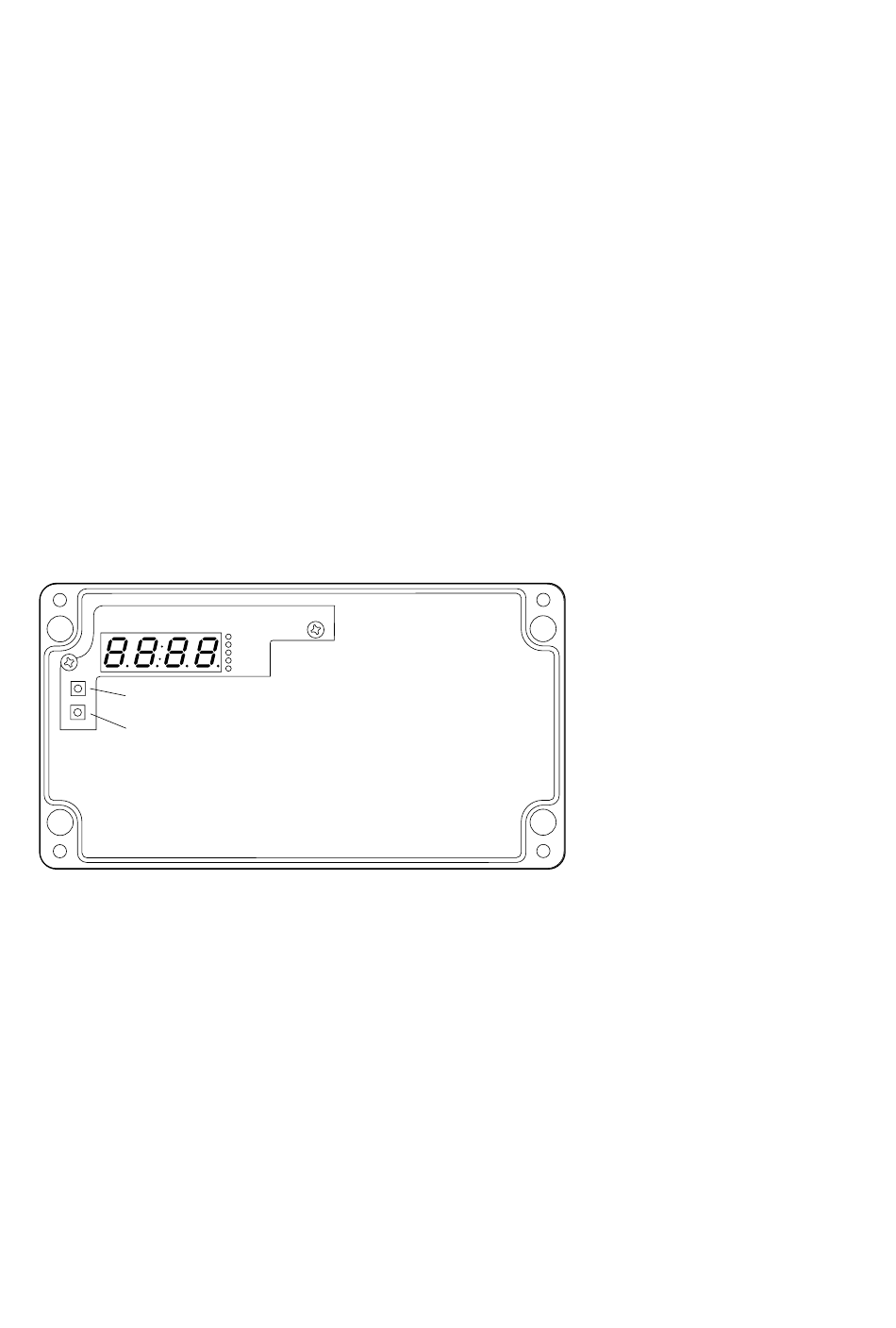

Figura 11: Botões internos de controle do limitador: botões SET (temperatura) e RESET do limitador
