2.4. Электрическиесоединения
L
N
PE
Второй датчик
температуры
не показан,
чтобы не
загромождать
схему
85 | nVent.com

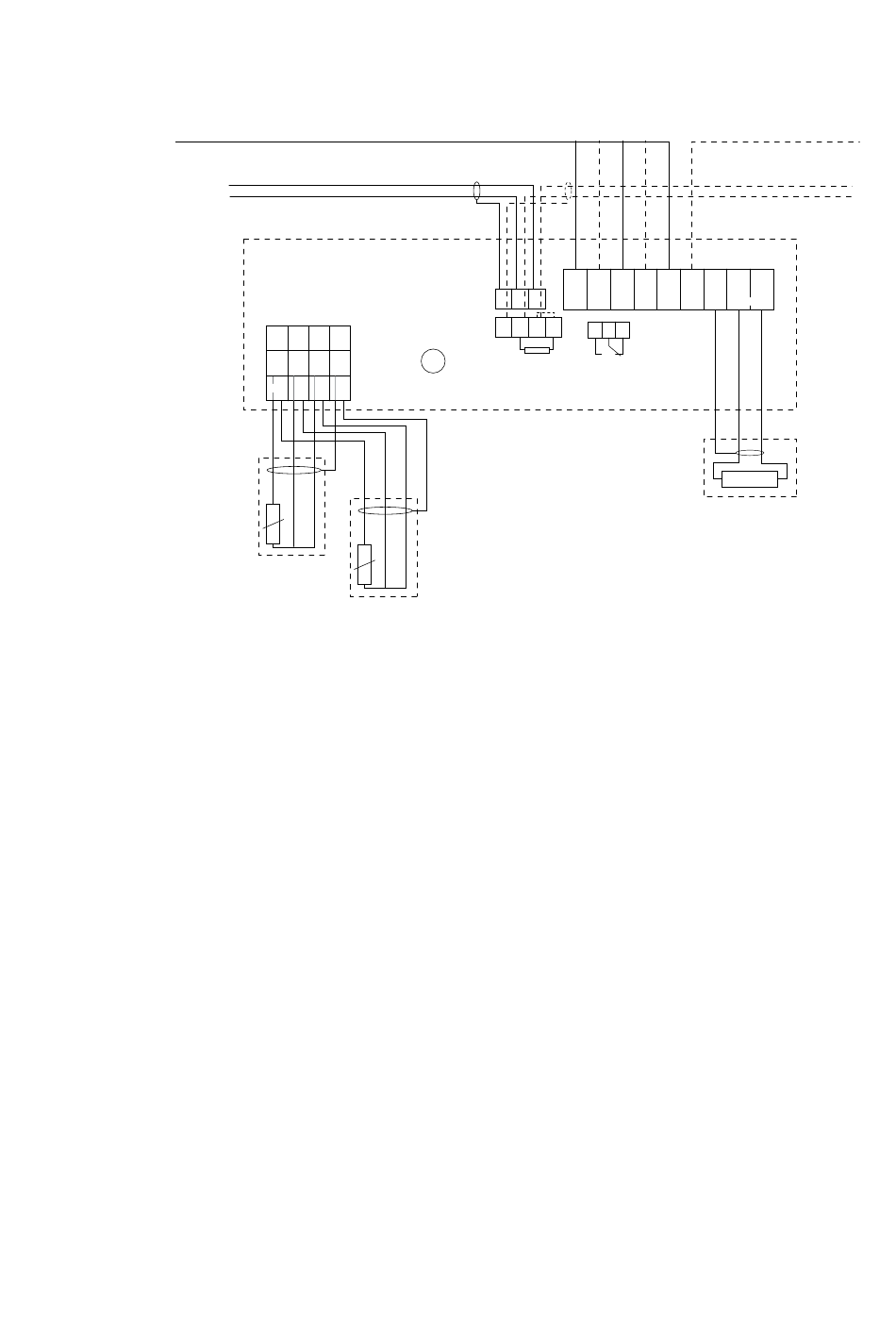

На рис. 9 показана схема подключения контроллера NGC-20. Схема подключения
ограничителя температуры применима только для модуля NGC-20-CL-E.
Дополнительный второй датчик температуры может использоваться модулем
управления для увеличения точности измерений.
Кабель RS-485 от
предыдущего устройства
В случае, если устройство является последним
в цепочке, необходимо установить перемычку
между клеммами «–» и «Т» (показана
пунктиром)
Датчик
W/B R R PE
температуры 2
Датчик
R R PE
W/B
температуры 1
Датчик температуры
W/B R R PE
ограничителя
Датчик(и)
температуры
PT100
Датчик температуры PT100
ТОЛЬКО ДЛЯ ОГРАНИЧИТЕЛЯ
Рис. 9. Схема подключения NGC-20
Li Lo
RS-485 S
+ –
RS-485
S
+ – T
PE
Внутренний конец
оконечного
сопротивления
RS-485
Кабель RS-485 к
следующему устройству
Ni No PE PE PE Lo No
Гр. кабель
Сигнализация
250 В перем. тока /
3 A макс.
Греющий кабель
к следующему NGC-20
