2.4 Elektrische Installation

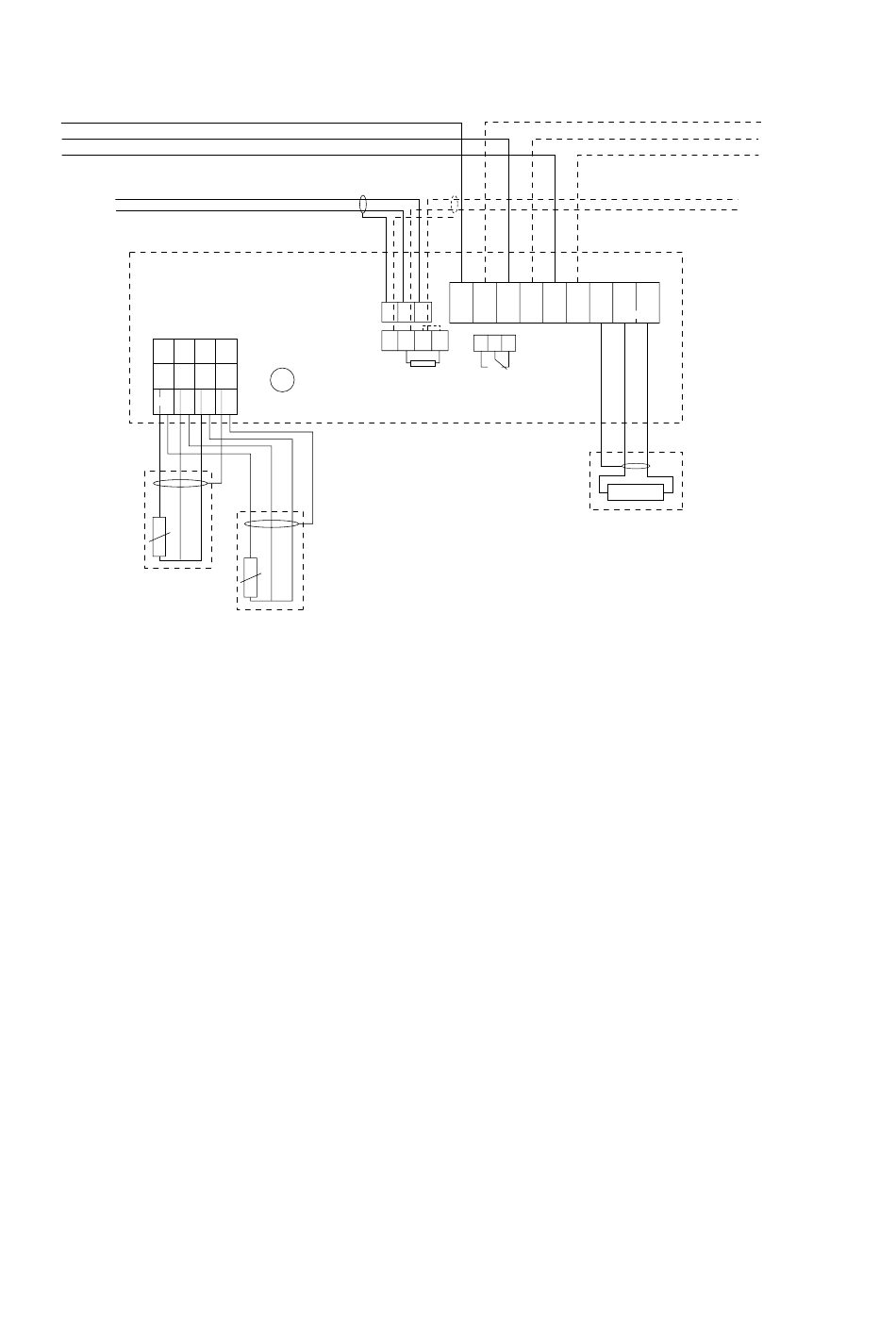

Abbildung 9 zeigt das elektrische Anschlussdiagramm des Reglers NGC-20. Der Anschluss des Begrenzerfühlers betrifft nur den
NGC-20-CL-E. Der optionale zweite PT100-Temperaturfühler für den Regler wurde zur deutlicheren Darstellung nicht eingezeichnet.
L1
N
PE
RS-485-Kabel vom
vorherigen Gerät
Wenn es sich bei dem Gerät um das letzte innerhalb
eines Bussystems handelt, muss eine Drahtbrücke
zwischen Anschluss „-" und „T" vorgesehen werden
W/B R
R
W/B
W/B R
Temperaturfühler
PT100
Abbildung 9: Elektrisches Anschlussdiagramm NGC-20
32 | nVent.com
(siehe gestrichelte Linie)
RS485 S
RS485
R PE RTD 2
R PE
RTD 1
PE
R PE RTD LIMITER
Temperaturfühler PT100
Nur für den BEGRENZER
zu verwenden
Li Lo Ni No
+ –
Alarm
S
+ – T
max. 3 A
Internes RS-485-Ende
mit Leitungsab-
schlusswiderstand
Zum nächsten NGC-20
RS-485-Kabel zum
nächsten Gerät
PE PE PE Lo No
Heizung
Heizband
