T2Red & T2Reflecta
T-M-10-S/+x+y
Installation Manual
Montageanleitung
Manuel D'installation
Installatie Instructie
NON HAZARDOUS SURFACE SENSING THERMOSTAT
Monteringsanvisning
THERMOSTAT ZUR ERFASSUNG VON
Förläggningsinstruktion
Montagevejledning
OBERFLÄCHENTEMPERATURE FÜR DEN
Asennusohje
NICHT-EX-BEREICH
Manuale D'installazione
Manual De Instalación
THERMOSTAT DE SURFACE POUR ZONES NON
Instrukcja Montażu
EXPLOSIBLES
Монтажная Инструкция
Montážní Návod
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für nVent RAYCHEM T-M-10-S/+x+y Serie
Inhaltszusammenfassung für nVent RAYCHEM T-M-10-S/+x+y Serie

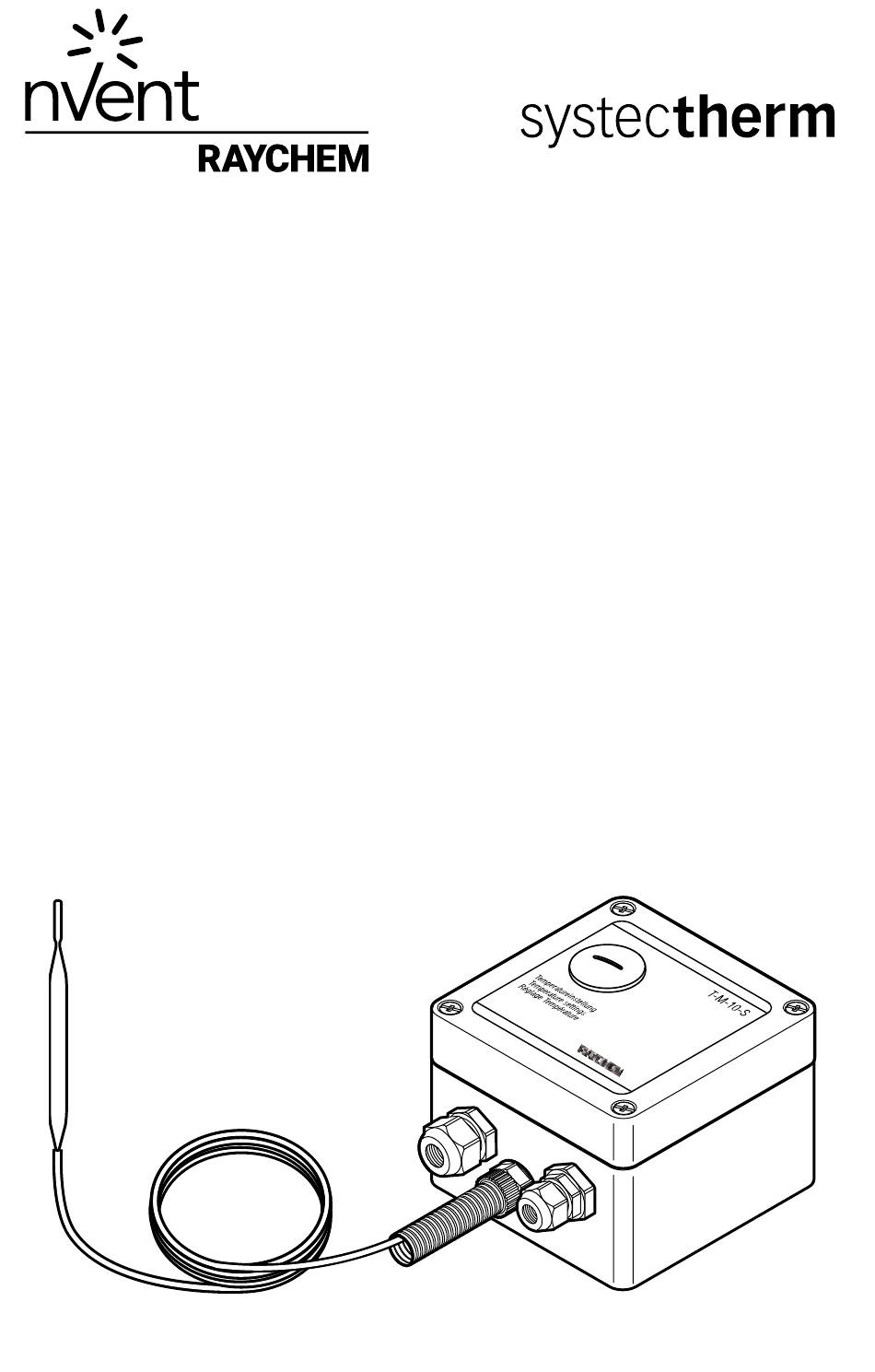

- Seite 1 T2Red & T2Reflecta T-M-10-S/+x+y Installation Manual Montageanleitung Manuel D’installation Installatie Instructie NON HAZARDOUS SURFACE SENSING THERMOSTAT Monteringsanvisning THERMOSTAT ZUR ERFASSUNG VON Förläggningsinstruktion Montagevejledning OBERFLÄCHENTEMPERATURE FÜR DEN Asennusohje NICHT-EX-BEREICH Manuale D’installazione Manual De Instalación THERMOSTAT DE SURFACE POUR ZONES NON Instrukcja Montażu EXPLOSIBLES Монтажная...
- Seite 2 4. Typenübersicht und technische Daten ......12 5. Zubehör ................13 FRANCAIS 1. Précautions d’emploi ............14 2. Montage et raccordement électrique ......15 3. Fonctions et utilisation ..........17 4. Spécifications et caractéristiques techniques .... 17 5. Accessoires ..............18 nVent.com | 3...
-
Seite 3: Sicherheitsbestimmungen

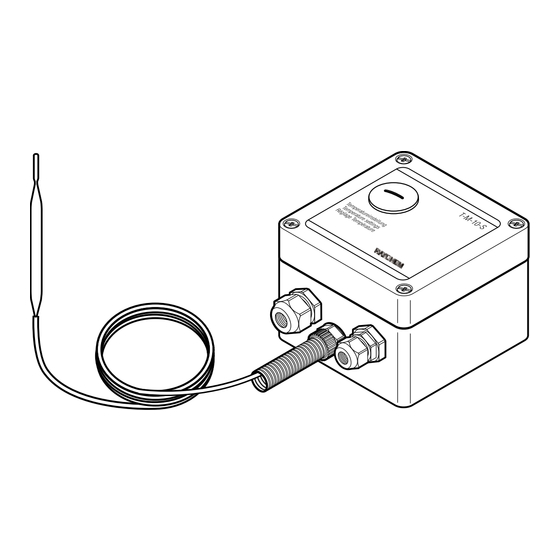

KAPILLARROHRTHERMOSTAT FÜR DEN NICHT-EX-BEREICH Der Thermostat nVent RAYCHEM T-M-10-S/+x+y ist zur Temperaturregelung elektrischer Beheizungen an Teilen und in Anlagen des industriellen und gewerblichen Bereichs einsetzbar. Er eignet sich für einfache Anforderungen wie Frostschutz und Konstanthaltung von Produkttemperaturen in verschiedenen Temperaturbereichen. -
Seite 4: Elektrischer Anschluß Und Montage
Der elektrische Anscluß wird nach Bild 1 vorgenommen, wenn die Heizung direkt über den Thermostat geschaltet werden soll. Die Einspeisung des Thermostaten ist mit 16 A abzusichern. Klemme 5 kann als Meldung “Temperatur erreicht” verwendet werden. Bild 1 C16 A 30mA Heating system nVent.com | 10... - Seite 5 Bild 2 nVent.com | 11...
-
Seite 6: Potentialfreier Ausgang
+230°C T-M-10-S/0+200C +50 bis +300°C +345°C T-M-10-S/+50+300C Technische Daten: Betriebsspannung: ±230 V AC Schaltleistung: 16 A / 250 V (Kontakt potentialfrei) Netzfrequenz: 50 / 60 Hz Nennstrom: 16 A Schutzklasse: Schutzart: IP 65 Betriebstemperatur: –20 bis +80°C nVent.com | 12... - Seite 7 1 x M20 + 1 x M25 incl. Adapter M25/M20 Maße: 122 x 120 x 90 mm Gewich: 1.2 kg Kapillarrohrlänge: ca. 2 m Kapillarrohrmaterial: 5. Zubehör Zum Thermostaten ist folgendes Montagezubehör lieferbar: T-M-10-S/+x+y: SB-100, SB-101, SB-110, SB-111 nVent.com | 13...
- Seite 8 Telefon +41 71 274 00 50 · www.systectherm.ch nVent.com nVent.com ©2018 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its affiliates. All other trademarks are the property of their respective owners. nVent reserves the right to change specifications without notice.
