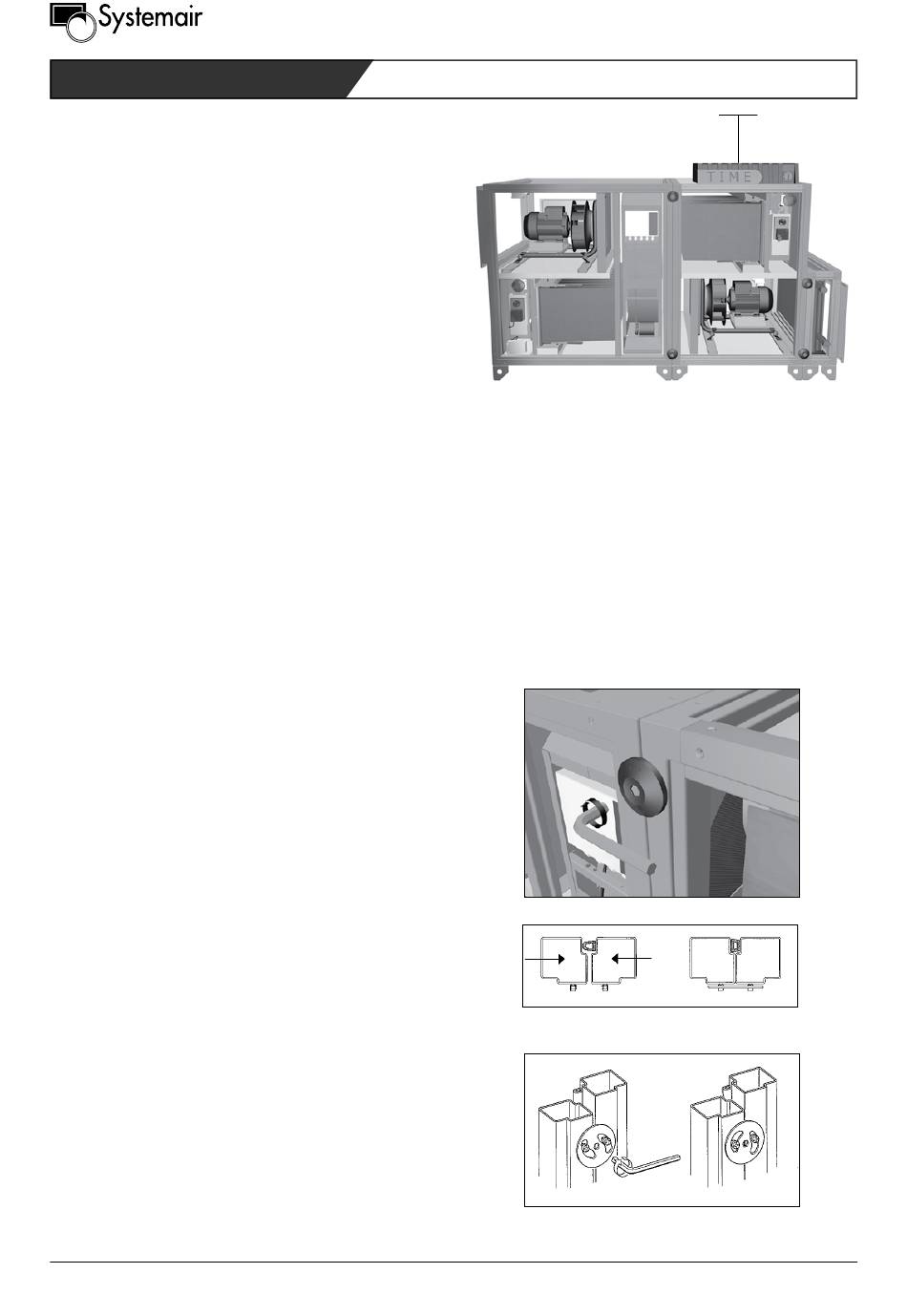

2 Installation – Mechanik
Hinweis: Der Aufstellungsort des Geräts:
• muss ausreichend Platz vor dem Gerät zur Wartung
und Inspektion vorsehen Es empfiehlt sich, einen
Raum entsprechend der Breite des Geräts zur Durch-
führung dieser Arbeiten vor dem Gerät freizuhalten
• muss ausreichend Platz für den Zugang zur Schalt-
tafel über dem Gerät vorsehen Es empfiehlt sich zur
Regelung ein Abstand zwischen Schalttafel und Dek-
ke von mindestens 700 mm
2 1 Boden
Das Gerät benötigt eine gerade und ebene Standflä-
che Gebäudekonstruktion und Boden müssen trag-
fähig genug für das Lüftungsgerät sein Im Fall einer
Leichtbaukonstruktion, deren Boden Lärm und Vibra-
tionen überträgt, benötigt das Gerät eine dämpfende
Unterlage Die mit dem Gerät gelieferten verstellbaren
Füßen sind durch schwingungsdämpfendes Material
zu ersetzen
2 2 Die verstellbaren Gerätefüße müssen vor dem
Zusammenschieben der einzelnen Module montiert
werden Die verstellbare Gerätefüße müssen zum
Ausrichten der Module vor dem Zusammenschieben
der Module in die Standbeine gebaut werden
2 3 Verbinden der Lüftungsgerätemodule
Die Module werden mit Disc-Lock-Verbindern zusam-
mengeschlossen
1 Kontrollieren Sie, dass die werkseitig montierten
Gummidichtungen unversehrt sind
2 Stellen Sie die Module dann direkt nebeneinander,
und justieren Sie die Höhe mit Hilfe der verstell-
baren Füße so, dass die Profile parallel und die
Riegelstifte der Disc-Lock-Verbinder auf derselben
Höhe stehen
3 Schieben Sie die Module so zusammen, dass die
Gummiprofile direkt ineinander greifen (siehe Abb )
Die Module sollen so passgenau stehen, dass nicht
die Disc-Lock-Verbinder dazu dienen, die Module
zusammenzuziehen
4 Zuletzt verbinden Sie die Module mit den Disc-
Lock-Verbinder Zu jedem Verbindungsbolzen gehört
ein Disc-Lock-Verbinder Jedes Modul ist für ein Disc-
Lock-Verbinder am senkrechten Teil jeder Ecke vor-
bereitet – also normalerweise 4 Disc-Lock-Verbinder
zwischen 2 Modulen Spannen Sie die Disc-Lock-
Verbinder mit dem beiliegenden Werkzeug in mehre-
ren Durchgängen, bis die Module spaltfrei aneinander
sitzen und fest zusammengeschlossen sind (siehe
Abb )
TIME - 06.2009
Installation – Mechanik
Mindestabstand zur Decke
– 700 mm
5
