Installation – Mechanik

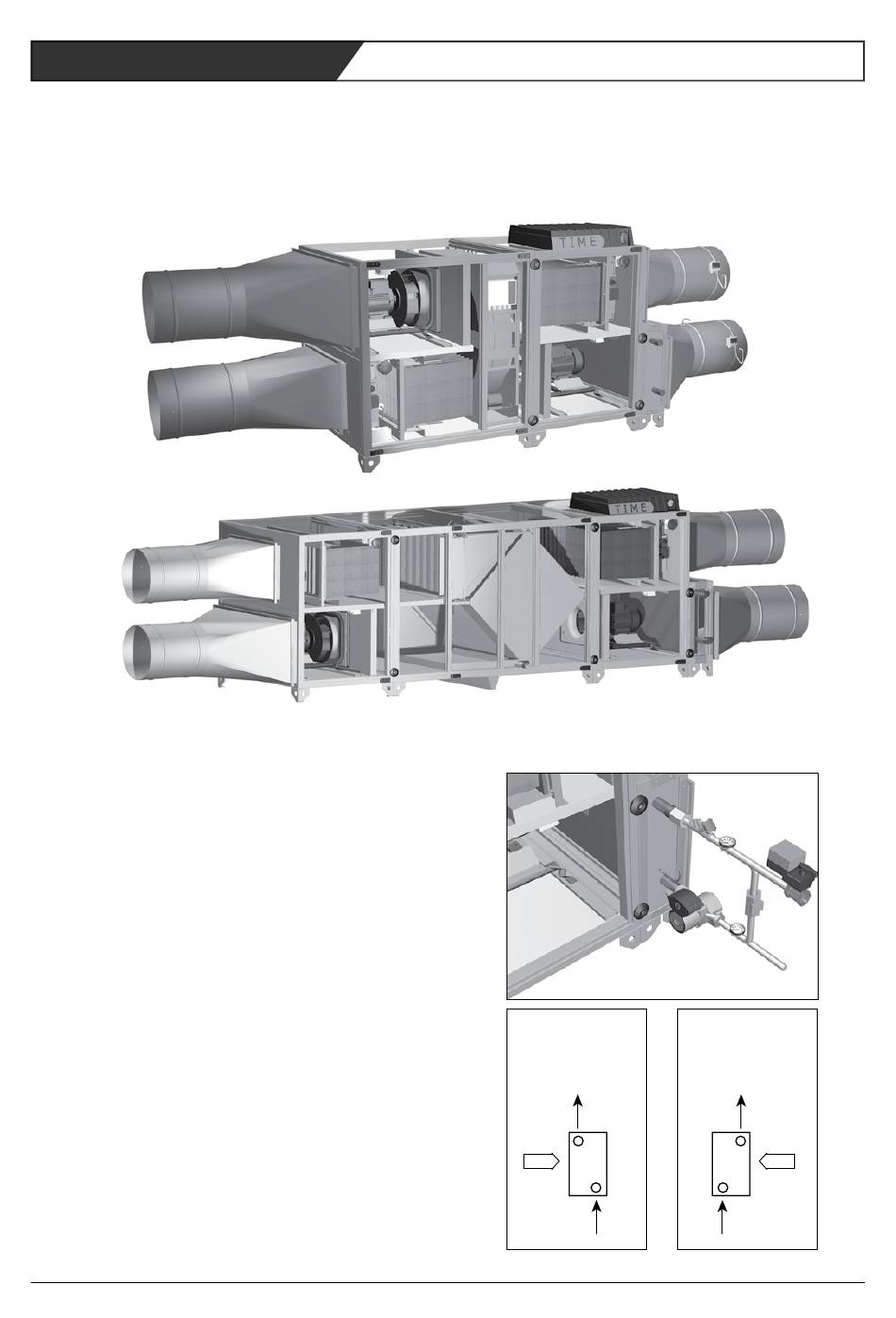

2 4 Montage des Kanalsystems
Zwischen Lüftungsgerät und Kanalnetz sollten
grundsätzlich flexible Verbindungsstutzen zum Ein-
satz kommen Wichtig ist, dass das Kanalnetz und
die zugehörige Geräteöffnung exakt dasselbe Maß
haben
Abluft
Fortluft
Zuluft
Frischluft
Abluft
Frischluft
Zuluft
Fortluft
2 5 Freier Zugang zur Wartung
Die Inspektionstüren und demontierbaren Kompo-
nenten des Geräts dürfen nicht von Rohrleitungen,
Kabeln usw behindert werden Wenn die Inspek-
tionstüren im Ausnahmefall nicht zu öffnen sind,
können zum Abnehmen der Türen die Scharnierstifte
ausgebaut werden
2 6 Rohrleitungsanschluss an Wärmeübertrager
2 6 1 Rohrleitungsanschluss an Heizregister
Die Heizleistung des Registers mit nur 2 Reihen ist
unabhängig vom Warmwasseranschluss in gleicher
Rohrleitungsan-
Rohrleitungsan-
oder in entgegengesetzter Richtung der Luft Die
schlüsse an Kühl-
schlüsse an Kühl-
Rohre des Wärmeübertragers sind als Einlass unten
register
register
und als Auslass oben gekennzeichnet, und die Luft
kann sowohl von links als auch von rechts strömen
Hinweis: Verwenden Sie Glykol ohne Zusätze, kein
Autoglykol
Luft
Luft
2 6 2 Kaltwasserrohrleitungsanschluss an Kühlregister
Wärmetauscher mit 3 oder mehr Reihen müssen
immer gegen den Luftstrom angeschlossen werden
(siehe Abb )
