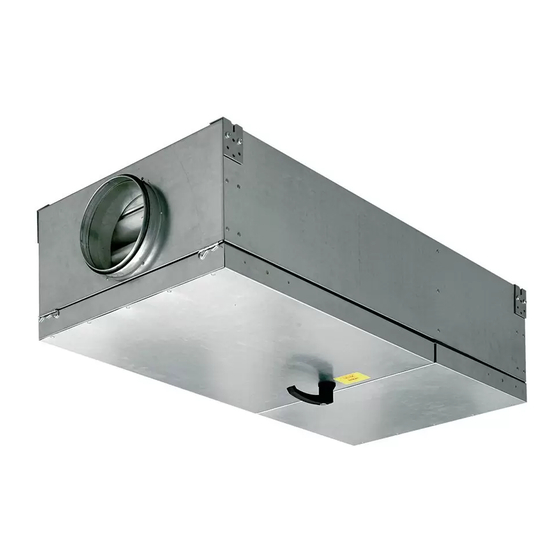

SystemAir TA 450 EL Installationsanleitung
Verwandte Anleitungen für SystemAir TA 450 EL
Inhaltszusammenfassung für SystemAir TA 450 EL

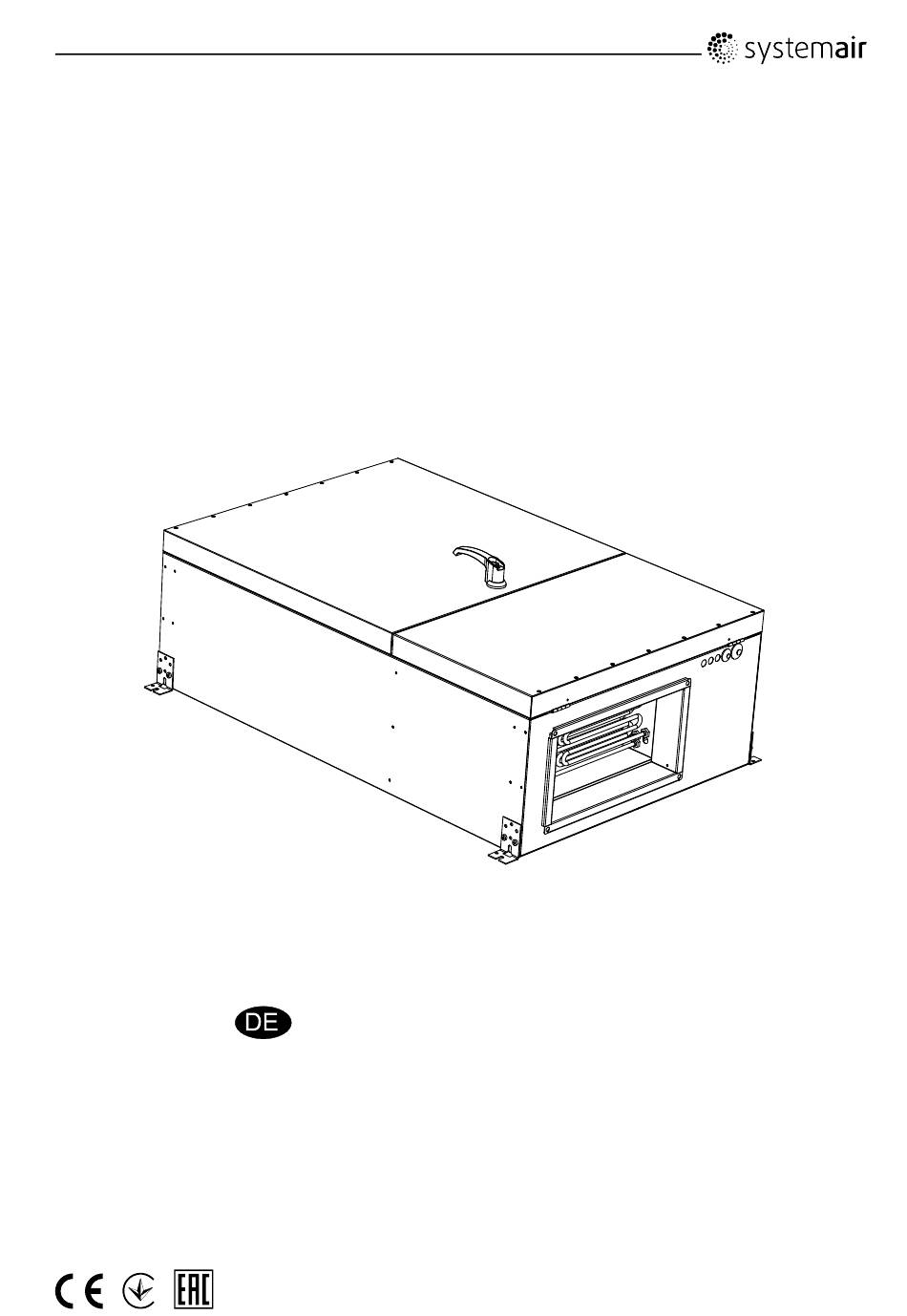

- Seite 1 TA 450-4500 Lüftungsgerät Installationsanleitung Aus dem Englischen 2039252-DE übersetztes Dokument 2014-08-21 A002...
-
Seite 2: Inhaltsverzeichnis
4.2.1 Maße und Gewichte, TA 450-TA 1100 ..............4 4.2.2 Maße und Gewichte, TA 1500-4500 ................. 5 4.2.3 Stromverbrauch (kW) ....................6 4.3 Komponenten........................7 4.3.1 Anschlusskasten TA 450 EL ..................8 4.3.2 Anschlusskasten TA 650-2000 EL ................9 4.3.3 Anschlusskasten TA 1500-4500 HW.................10 5 Installation..........................11 5.1 Auspacken........................11... -
Seite 3: Konformitätserklärung
Lüftungsgeräte: TA 450 EL 3 kW 230 V 1~ TA 1100 EL 8 kW TA 2000 EL TA 450 EL 3 kW 400 V 3 N~ TA 1100 EL TA 2000 HW TA 450 EL 6 kW 230 V 3~... -
Seite 4: Warnhinweise
Diese Installations-, Betriebs- und Wartungsanleitung bezieht sich auf die Lüftungsgeräte vom Typ TA, die von Systemair AB hergestellt werden. Es enthält grundlegende Informationen und Empfehlungen in Bezug auf das Design, die Installation, die Inbetriebnahme und den Betrieb, die eingehalten werden müssen, um die störungsfreie Funktion des Geräts zu gewährleisten. -
Seite 5: Produktinformation
Sicherheitsschalter befinden sich in der Einheit. Die Einheit darf erst in Betrieb genommen werden, nachdem die hineingelegten Teile entfernt und ordnungsgemäß installiert wurden. Warnung Das gerät ist schwer. Seien Sie vorsichtig bei Transport und Installation. Es besteht Einklemmungsgefahr. Tragen Sie Schutzkleidung. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 6: Technische Daten
4.2 Technische Daten 4.2.1 Maße und Gewichte, TA 450-TA 1100 Bild 1 Maße, TA 450-1100 Die Maßangaben erfolgen in mm, Gewichtsangaben in kg. Modell H Ø Gewicht (kg) TA 450 EL 1125 1042 TA 650 EL 1302 1116 TA 1100 EL 1233... -
Seite 7: Maße Und Gewichte, Ta 1500-4500
1296 TA 4500 HW 1346 1006 Modell Ødy Gewicht (kg) TA 1500 EL 1146 TA 1500 HW 1146 TA 2000 EL 1146 TA 2000 HW 1146 TA 3000 HW 1252 TA 4500 HW 1302 Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 8: Stromverbrauch (Kw)
4.2.3 Stromverbrauch (kW) Modell Ventilator Elektroerhitzer Gesamt TA 450 EL 3 kW 0,13 3,13 TA 450 EL 6 kW 0,13 6,13 TA 650 EL 5 kW 0,20 5,20 TA 650 EL 0,20 8,20 TA 1100 EL 8 kW 0,33 8,33... -
Seite 9: Komponenten
4.3 Komponenten Bild 3 Komponenten Filter, Zuluft Ventilator, Zuluft Erhitzer, elektrisch oder Wasser Anschlusskasten (HW-Geräte) Anschlusskasten (EL-Geräte) Kanalanschluss, Einlass Kanalanschluss, Auslass Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 10: Anschlusskasten Ta 450 El
4.3.1 Anschlusskasten TA 450 EL Bild 4 Anschlusskasten TA 450 EL Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Klemmenleiste für Stromeingang Rücksetztaste für Überhitzungsschutz Lasttrennschalter Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 11: Anschlusskasten Ta 650-2000 El
4.3.2 Anschlusskasten TA 650-2000 EL Bild 5 Anschlusskasten TA 650 - 2000 EL Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Klemmenleiste für Stromeingang Rücksetztaste für Überhitzungsschutz Lasttrennschalter Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 12: Anschlusskasten Ta 1500-4500 Hw
4.3.3 Anschlusskasten TA 1500-4500 HW Bild 6 Anschlusskasten TA 1500-4500 HW Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 13: Installation
5.1 Auspacken Überprüfen Sie vor Beginn der Installation, ob die bestellte Ausrüstung vollständig geliefert wurde. Abweichungen von der bestellten Ausrüstung sind dem Systemair-Produktlieferanten zu melden. 5.2 Installationsort/Installation Der Außenlufteinlass des Gebäudes sollte sich, sofern möglich, auf der Nord- oder Ostseite des Gebäudes und nicht in unmittelbarer Nähe zu Abluftöffnungen von Dunstabzugshauben oder von Waschräumen... -
Seite 14: Installieren Des Gerätes
Durch Lösen dieser drei Schrauben kann das HW-Register leicht gedreht werden. 5.3.1 Befestigungsbügel Das TA-Gerät wird mit 4 Befestigungsbügel geliefert, die eine Montage des Geräts gemäß Abbildung 7 und Abbildung 8 ermöglichen. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 15: Kanalsystem
Lüftungsgitter für Lufteinlass-/Dacheinheiten müssen gemäß den geltenden Bauvorschriften installiert werden. 5.4.1 Kanalanschlüsse Montieren Sie das Gerät in Luftstromrichtung. Befestigen Sie alle Verbindungstücke zwischen dem Kanalsystem und dem TA-Gerät akkurat mit mindestens 4 Nieten pro Verbindungsstück (runde Kanäle) und 4 M8-Schrauben pro Verbindungsstück Installationsanleitung TA 450-4500 Systemair AB 2039252... - Seite 16 Damit der Ventilatorenlärm nicht über das Kanalsystem übertragen wird, sollten am Zuluftanschluss Schalldämpfer installiert werden. Hinweis! Wird das Gerät an einem kalten Ort aufgestellt, vergewissern Sie sich, dass alle Verbindungsstücke isoliert wurden, und kleben Sie diese gut ab. Installationsanleitung TA 450-4500 Systemair AB 2039252...
-
Seite 17: Elektrische Anschlüsse
Alarmausgang Alarmausgang 24 V AC, 0,5 A Kühler 0-10 V DC Sensor Außenlufttemperatur PT 1000 AI Ref Sensor Außen-/Ablufttemperatur Referenz Sensor Abluft PT 1000 * Diese Eingänge dürfen ausschließlich an potenzialfreie Anschlüsse angeschlossen werden. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 18: Ta 2000 El
Alarmausgang Alarmausgang 24 V AC, 0,5 A Kühler 0-10 V DC Sensor Außenlufttemperatur PT 1000 AI Ref Sensor Außen-/Ablufttemperatur Referenz Sensor Abluft PT 1000 * Diese Eingänge dürfen ausschließlich an potenzialfreie Anschlüsse angeschlossen werden. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 19: Ta 1500 Hw
Normal geschlossen DO Ref Alarmausgang Alarmausgang 24 V AC, 0,5 A Sensor Außenluft PT 1000 AI Ref Sensor Außen-/Ablufttemperatur Referenz PT 1000 Sensor Abluft * Diese Eingänge dürfen ausschließlich an potenzialfreie Anschlüsse angeschlossen werden. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 20: Ta 2000-4500 Hw
Feueralarm (digitaler Eingang) DO Ref Alarmausgang Alarmausgang 24 V AC, 0,5 A Sensor Außenluft PT 1000 AI Ref Sensor Außen-/Ablufttemperatur Referenz Sensor Abluft PT 1000 * Diese Eingänge dürfen ausschließlich an potenzialfreie Anschlüsse angeschlossen werden. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 21: Änderung Der Ventilatordrehzahl
Standardeinstellungen für hohe Ventilatordrehzahl sind an Anschluss 230 V (das mit 230 V gekennzeichnetes einzelne Kabel) und geringe Ventilatordrehzahl an Anschluss 160 V (mit 160 V gekennzeichnetes Kabel). Hinweis! Der mit 90 V gekennzeichnete Anschluss darf nicht verwendet werden! Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 22: Ta 2000-4500 Hw
Siehe 5.5 Elektrische Anschlüsse und den beigefügten Schaltplan zum Anschluss der elektrischen Kabel. 6.1 Temperatursensor, Zuluft- und Außenluftklappe Der angebrachte Kanalsensor sollte in ca. 3 m Entfernung vom Gerät montiert werden (Pos A). Bild 9 Temperatursensor und Klappe Sensor, Zuluft Motorisierte Klappe, Außenluft (Zubehör) Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 23: Fortluftventilator
Die Heizspirale befindet sich hinter dem Ventilator und ist aus Edelstahl gefertigt. Die elektrische Heizspirale ist mit einem automatischen und einem manuellen Überhitzungsschutz ausgestattet. Der Energiebedarf der elektrischen Heizspirale wird durch einen Triac-Leistungsregler (Pulser) gemäß der auf der Bedieneinheit eingestellten gewünschten Zulufttemperatur geregelt. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 24: Heißwasserregister
Außenluftklappe, Zubehör, schließt sofort. Bild 10 Wasserregelung Pumpe, zweiter Kreislauf Rückschlagventil Ventilstellantrieb + Wasserventil (Zubehör) Primärer Pumpenkreislauf Die Abbildung zeigt eine mögliche Lösung für die Auslegung der Wasserregelung. (a) mit 2-Wege-Ventil und (b) mit 3-Wege-Ventil. Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 25: Anschluss An Die Gebäudeleittechnik (Glt)
Anschluss an die Gebäudeleittechnik (GLT) Kommunikationsmöglichkeiten für Steuergerät E283 WEB. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP WEB • BACnet/IP Bild 11 GLT-Anschluss an den Regler Installationsanleitung TA 450-4500 Systemair AB 2039252... -
Seite 26: Bedieneinheit
Installieren Sie die Bedieneinheit an einer dafür geeigneten Stelle. Der maximale Abstand zwischen der Bedieneinheit und dem Gerät beträgt 100 m. Sofern erforderlich, bohren Sie zum Aufhängen der Bedieneinheit zwei Löcher in die Wand (Abstand zwischen den Mittelpunkten: 60 mm) (Pos. 1 Abbildung 13). Installationsanleitung TA 450-4500 Systemair AB 2039252... - Seite 27 Bild 13 Drahtanschlüsse der Bedieneinheit Position Beschreibung Befestigungslöcher Anschlussblock Anschluss an braunes Kabel Anschluss an gelbes Kabel Anschluss an weißes Kabel Anschluss an schwarzes Kabel Installationsanleitung TA 450-4500 Systemair AB 2039252...
-
Seite 28: Vor Inbetriebsetzung Des Systems
• kein ungewöhnliches Geräusch vom Gerät ausgeht. • die Bedieneinheit und die Signalleuchten funktionsfähig sind 10 Zusätzliches Zubehör Weitere Informationen zu Schalldämpfern, Luftauslässen/Ventilen, Dacheinheiten, Wandlüftungsgittern usw. entnehmen Sie bitte dem technischen Katalog und den installationsspezifischen Anleitungen. Installationsanleitung TA 450-4500 Systemair AB 2039252... - Seite 29 Installationsanleitung TA 450-4500 Systemair AB 2039252...
- Seite 30 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 2039252...
