Offener Kollektor-Ausgang - Omron SYSMAC CQM1 Technisches Handbuch

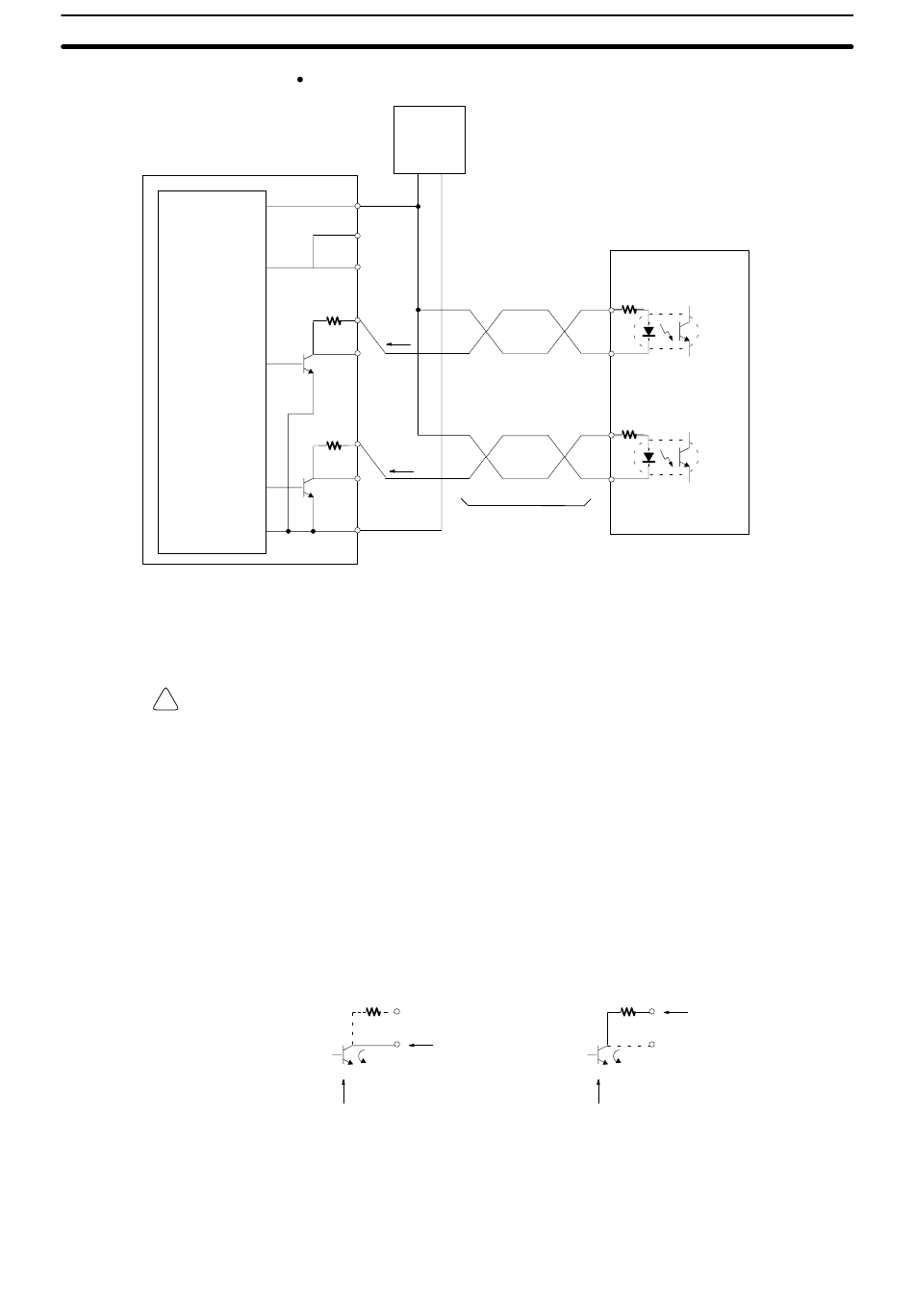

Baugruppen–Spezifikationen
CQM1-CPU43-EV1
24-VDC
Spannungsein-
gang
5-VDC
Spannungsein-
gang
CCW
Impulseingang
CW
Impulsausgang
Hinweis
! Vorsicht
46
Falls eine 24-VDCSpannungsversorgung verwendet wird.
24-VDC
Netzteil
+ –
15
7
8
1,6 kΩ
13
5
ca. 12 mA
1,6 kΩ
14
6
ca. 12 mA
12 Verdrillte 2–Drahtleitung
In diesem Beispiel dient der interne Widerstand (1,6 kΩ) der CQM1 dazu,
eine Motorantriebssteuerung mit 5 V–Eingangsspannung mit einer 24 VDC–
Versorgungsspannung zu verwenden. Vorsicht in Hinblick auf den Steuer-
strom der Motor–Antriebssteuerung.
Gehen Sie beim Anschluß der Versorgungsspannungs–Eingänge für den
Ausgangsabschnitt vorsichtig vor. Ist sowohl eine 5 VDC– als auch eine 24
VDC–Versorgungsspannung vorhanden und werden diese versehentlich mit-
einander vertauscht, so kann die CPU und das Netzteil beschädigt werden.
Verbinden Sie für den Impulsausgang eine Last von 7-mA bis 30-mA.
(Installieren Sie bei Verwendung einer geringeren Last als 7mA einen Über-
brückungswiderstand.)
Zwei Widerstände von 1,6 kΩ (1/2 W) sind in die interne Schaltung (Pin 13
und 14) des Impulsausgangs integriert. Verwenden Sie einen der folgenden
Ausgänge, die mit dem verwendeten Netzteil, der Motor–Antriebssteuerung,
usw. übereinstimmt.
Offener
Kollektor–Ausgang
Ausgang
7 bis 30 mA
Ausgangstransistor
Die integrierten 1,6 kΩ−Widerstände können als Überbrückungswiderstände
verwendet werden, wie dies in der nachfolgenden Zeichnung dargestellt ist.
(Das Netzteil sollte nicht für andere
Ein/Ausgänge verwendet werden.)
Motortreiber (für 5-V Eingang)
Beispiel: R = 220Ω
(+)
(–)
(+)
(–)
Offener Kollektor–Ausgang
mit 1,6 kΩ Widerstand in
Reihe
7 bis 30 mA
Ausgangstransistor
Kapitel 2-6
CCW
Ein-
gang
CW
Ein-
gang
Ausgang
