Kompatible Programmierkonsolen

3-1

Kompatible Programmierkonsolen

Achtung
!
Hinweis
72

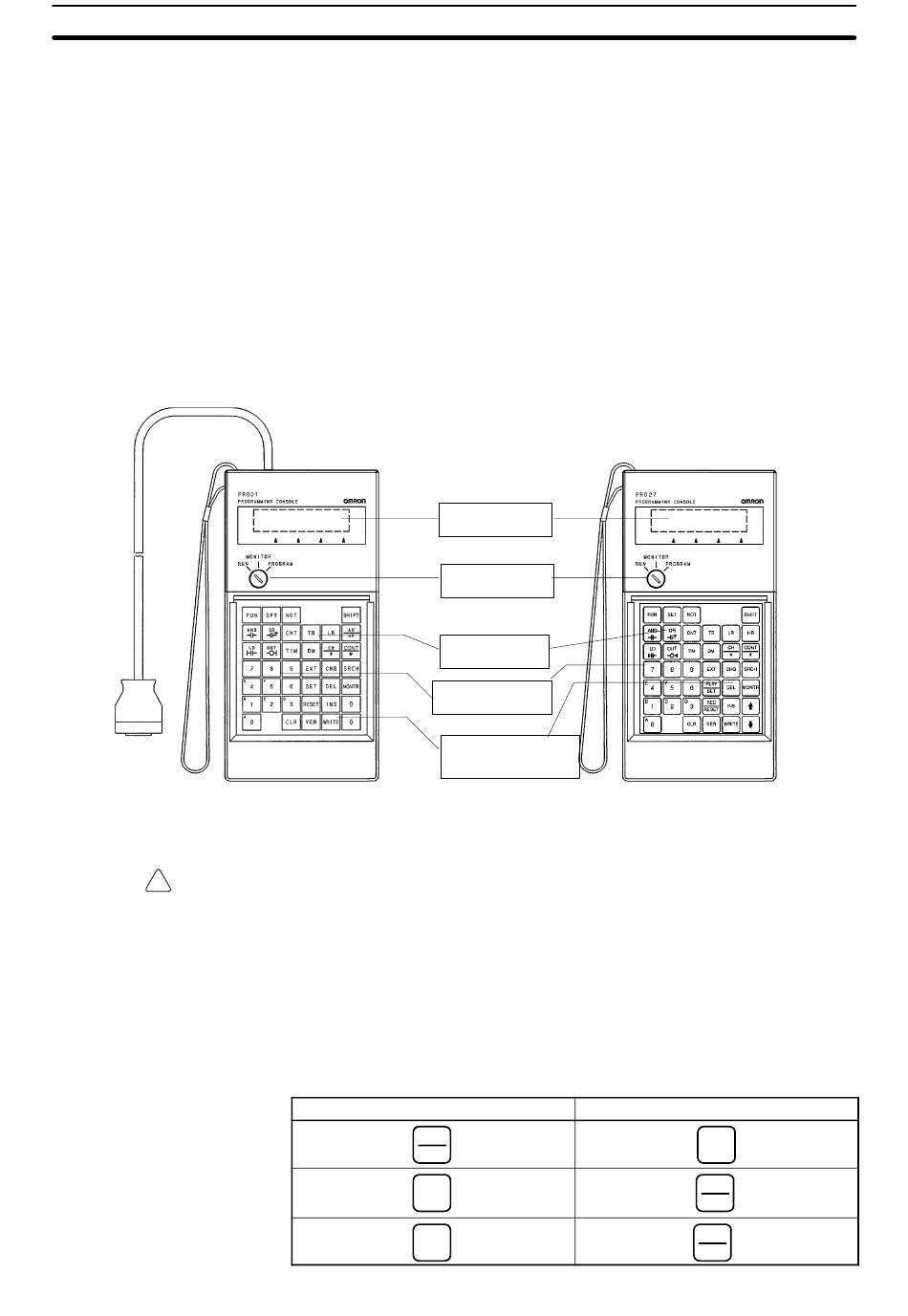

Für die CQM1 können zwei Programmierkonsolen, CQM1-PRO01-E und
C200H-PRO27-E, verwendet werden. Die Tastaturfunktionen dieser Pro-
grammierkonsolen sind identisch.
Drücken Sie die [SHIFT]–Taste und halten diese gedrückt, um den in der lin-
ken oberen Ecke der Taste angezeigten Buchstaben einzugeben bzw. um die
obere Funktion einer Taste, die über zwei Funktionen verfügt, zu aktivieren.
Mit der [AR/HR]–Taste der CQM1-PRO01-E können Sie beispielsweise den
AR– oder den HR–Bereich spezifizieren. Drücken Sie die [SHIFT]–Taste,
geben Sie sie anschließend wieder frei und drücken Sie dann die
[AR/HR]–Taste, um den AR–Bereich zu spezifizieren.
CQM1-PRO01-E
(Ein 2 m–Anschlußkabel
gehört zum Lieferumfang.)
Schalten Sie die CQM1 nach dem Einschalten über den Betriebsarten–Wahl-
schalter in die Programm–Betriebsart um. Wird die SPS in die RUN– oder
MONITOR–Betriebsart umgeschaltet, wird das Programm der SPS ausge-
führt. Dadurch wird möglicherweise der Betrieb eines von der SPS gesteuer-
ten Systems gestartet.
Die folgenden drei Tasten sind auf der CQM1-PRO01-E und der C200H-
PRO27-E unterschiedlich beschriftet. Die Belegung der in der nachfolgenden
Tabelle einander gegenübergestellten Tasten ist jedoch identisch.
CQM1-PRO01-E Tasten
AR
HR
SET
RESET
C200H-PRO27-E
Verwenden Sie entweder
das Anschlußkabel C200H-
CN222 (2 m) oder C200H-
CN422 (4 m).
LCD–Anzeige
Betriebsarten–
Wahlschalter
Befehlstasten
Zifferntasten
Operationstasten
Kapitel 3-1
C200H-PRO27-E Tasten
HR
PLAY
SET
REC
RESET
