Peripherie-Schnittstelle - Omron SYSMAC CQM1 Technisches Handbuch

Verdrahtung und Anschluß von Peripherie-Geräten
Verdrahten und Montage
Erdung nach EN 60204
2-5-8 Peripherie–Schnittstelle
Host Computer
PC–AT
CQM1-CIF02

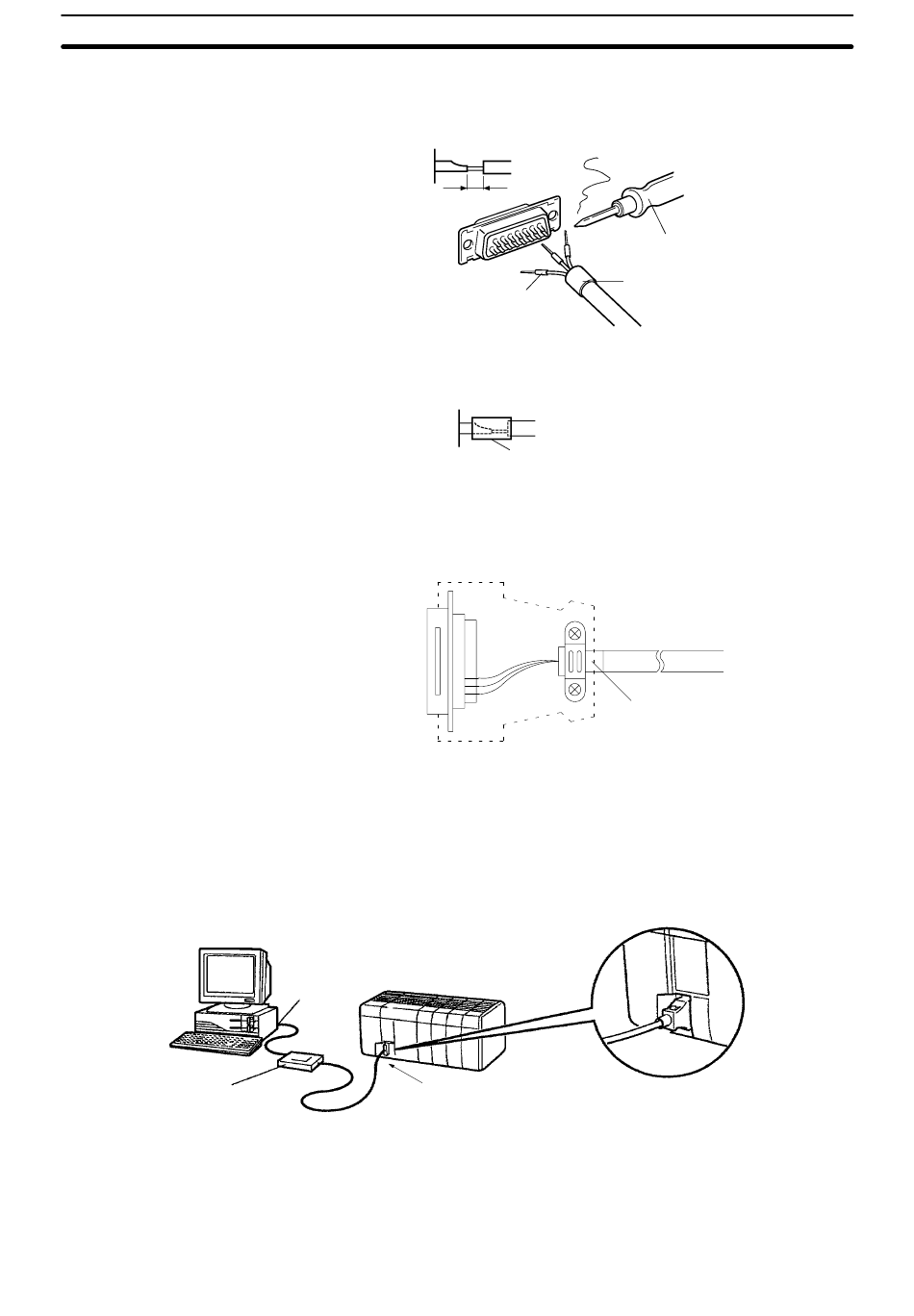

Die folgende Abbildung veranschaulicht das Verdrahten und
die Montage der Stecker. Führen Sie die Drähte zunächst durch Schrumpf-
schläuche und löten sie dann an den Stecker–PINs an.
1 mm
Schrumpfschlauch
Innendurchmesser: 1,5 mm, l = 10
Nach dem Löten schieben Sie die Schrumpfschläuche über die entsprechen-
den Lötstellen und verschrumpfen sie mit Heißluft.
Montieren Sie den Sockel und das Gehäuse wie in der nachfolgenden Abbil-
dung dargestellt. Wickeln Sie CQM1–seitig Aluminium-Isolierung um die ver-
drillte 2–Draht–Leitung - wie dargestellt – und setzten Sie die Leitung ins Ge-
häuse ein.
Die CQM1-CPU kann mit einem CQM1–CIF02 Verbindungskabel an einen
IBM PC/AT–kompatiblen Computer angeschlossen werden, auf dem das
Programm SYSWIN installiert ist (siehe Abbildung). Für die Nutzung der
RS–232C-Schnittstelle benötigt der Anwender ein RS–232–Kabel.
COM1
RS-232C
Stecker
Peripherie–Schnittstelle
Lötkolben
Abschirmung zurück–
schieben
Schrumpfschlauch
Aluminium–Isolierung
Kapitel 2-5
35
