2-1-4 SPS–Betriebsarten
Hinweis
PROGRAMM-Betriebsart
MONITOR-Betriebsart
RUN-Betriebsart
Hinweis
Betriebsart ändern
1, 2, 3...
Die CQM1 verfügt über drei Betriebsarten (PROGRAM, MONITOR und
RUN). Die SPS–Betriebsart kann über den Betriebsart–Wahlschalter der Pro-
grammierkonsole geändert werden.
Steht der Betriebsart–Wahlschalter auf
PROGRAM, kann der Schlüssel nicht
abgezogen werden.
Bei einigen Programmiergeräten (z.B. der Programmierkonsole) wird die ak-
tuelle Anzeige gelöscht und die neue Betriebsart angezeigt, wenn über den
Wahlschalter eine neue Betriebsart eingestellt wird. Soll die Anzeige bei ei-
ner Betriebsart–Änderung erhalten bleiben, drücken Sie zunächst die
SHIFT–Taste und ändern dann die Einstellung des Betriebsart–Wahlschal-
ters.
Die Funktion der einzelnen Betriebsarten wird nachfolgend kurz erläutert.
In der PROGRAM–Betriebsart erfolgen grundlegende Änderungen des SPS–
Programms oder der Einstellungen (z.B. Übertragung, Speicherung, Editie-
rung oder Überprüfung des Programms oder Änderung des Setup). Das Pro-
gramm kann in der PROGRAM–Betriebsart nicht ausgeführt werden. Die
Ausgänge der Ausgangsbaugruppen sind auch dann deaktiviert, wenn das
entsprechende Ausgangsbit gesetzt ist.
Die MONITOR–Betriebsart dient zur Überwachung der Programmausführung
(z.B. Probelauf eines Programms). Das Programm wird nur in der RUN–Be-
triebsart ausgeführt, Bit–Zustand, Zeitgeber und Zähler sowie der Inhalt der
meisten Worte können jedoch im Online–Betrieb geändert werden. Die Aus-
gänge der Ausgangsbaugruppen werden aktiviert, sobald das entsprechende
Ausgangsbit gesetzt ist.
Die RUN–Betriebsart dient zum Betrieb der SPS unter Normalbedingungen.
Bits können nicht zwangsweise gesetzt oder rückgesetzt und Soll– und Ist-
Werte sowie Daten nicht im Online–Betrieb geändert werden.
Wird ein Programmabschnitt auf der Programmierkonsole angezeigt und be-
findet sich die SPS in der RUN oder MONITOR–Betriebsart, wird der EIN/
AUS–Zustand der Bits des betreffenden Programmabschnitts in der rechten
oberen Ecke der Anzeige dargestellt.
Die Routinen, d.h. die nach dem Einschalten der SPS die Betriebsart festle-
gen, sind nachfolgend in der Reihenfolge ihrer Priorität aufgeführt.
1. Keine Geräte installiert:
Sind in der SPS keine Peripheriegeräte installiert, wird die SPS beim Ein-
schalten in die RUN–Betriebsart umgeschaltet, sofern die Start–Betrieb-
sart im Setup (DM 6600) nicht auf MONITOR oder PROGRAM einge-
stellt wurde.
2. Programmierkonsole installiert:
Nach dem Anschluß der Programmierkonsole wird die SPS beim Ein-
schalten in die Betriebsart umgeschaltet, die über den Betriebsart–Wahl-
schalter der Programmierkonsole eingestellt wurde.

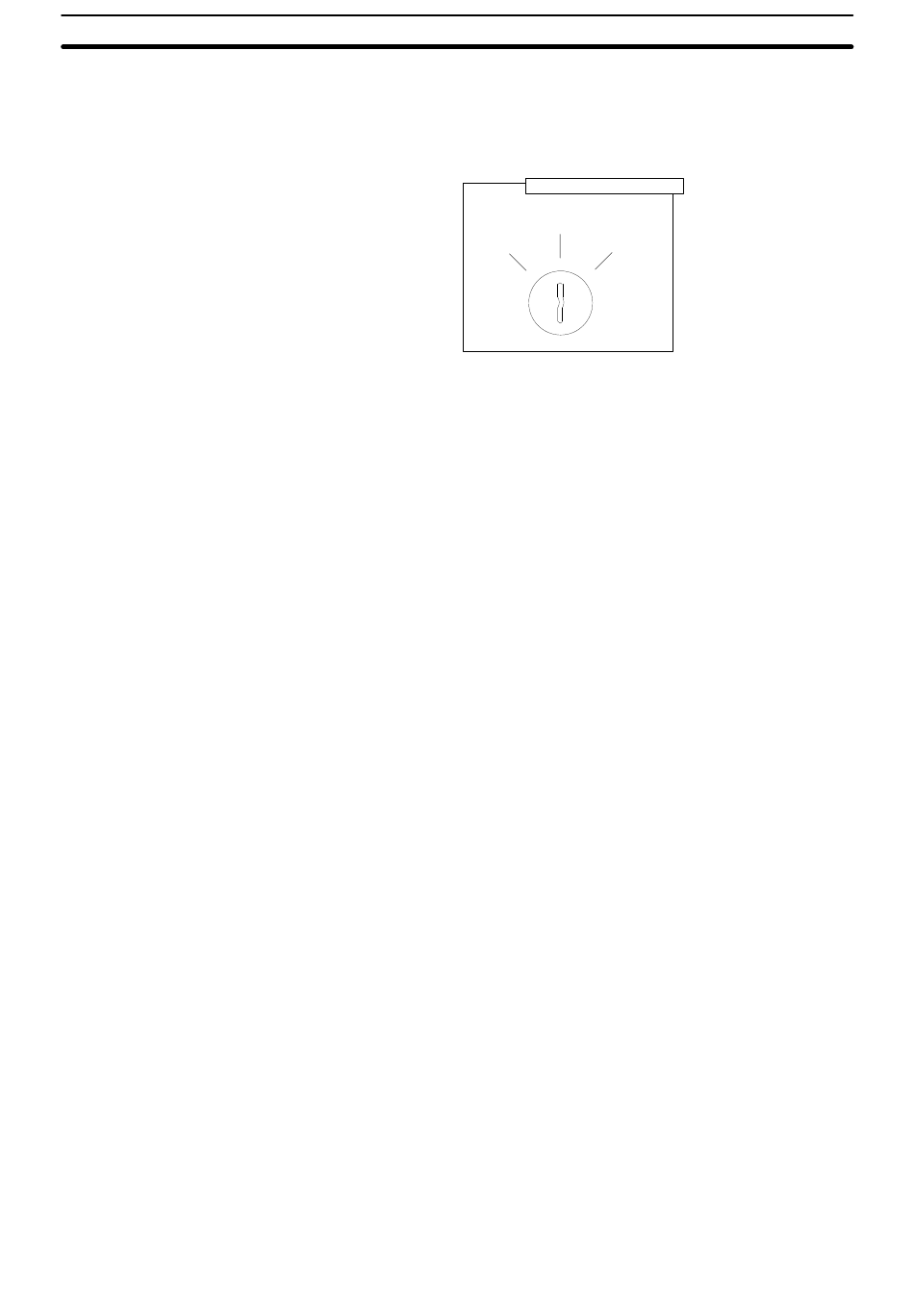

Betriebsart–Wahlschalter
MONITOR
RUN PROGRAM
