Verdrahtung und Anschluß von Peripherie-Geräten
2-5
Verdrahtung und Anschluß von Peripherie-Geräten
2-5-1 AC Netzteil–Baugruppen–Verdrahtung
!
Vorsicht
4. Verriegeln Sie die Arretierungshebel.
5. Installieren Sie auf jeder Seite des Systems DIN–Montageklammern. Ha-
ken Sie hierzu die Montageklammern an der Unterseite der Schiene ein,
schwenken Sie sie dann nach oben und befestigen sie sicher mit einer
Schraube.
DIN–Montageklammern
Dieses Kapitel verschafft einen Überblick über die Verdrahtung der Netzteil–
Baugruppe mit den E/A–Baugruppen und über den Anschluß von Periphe-
rie–Geräten.

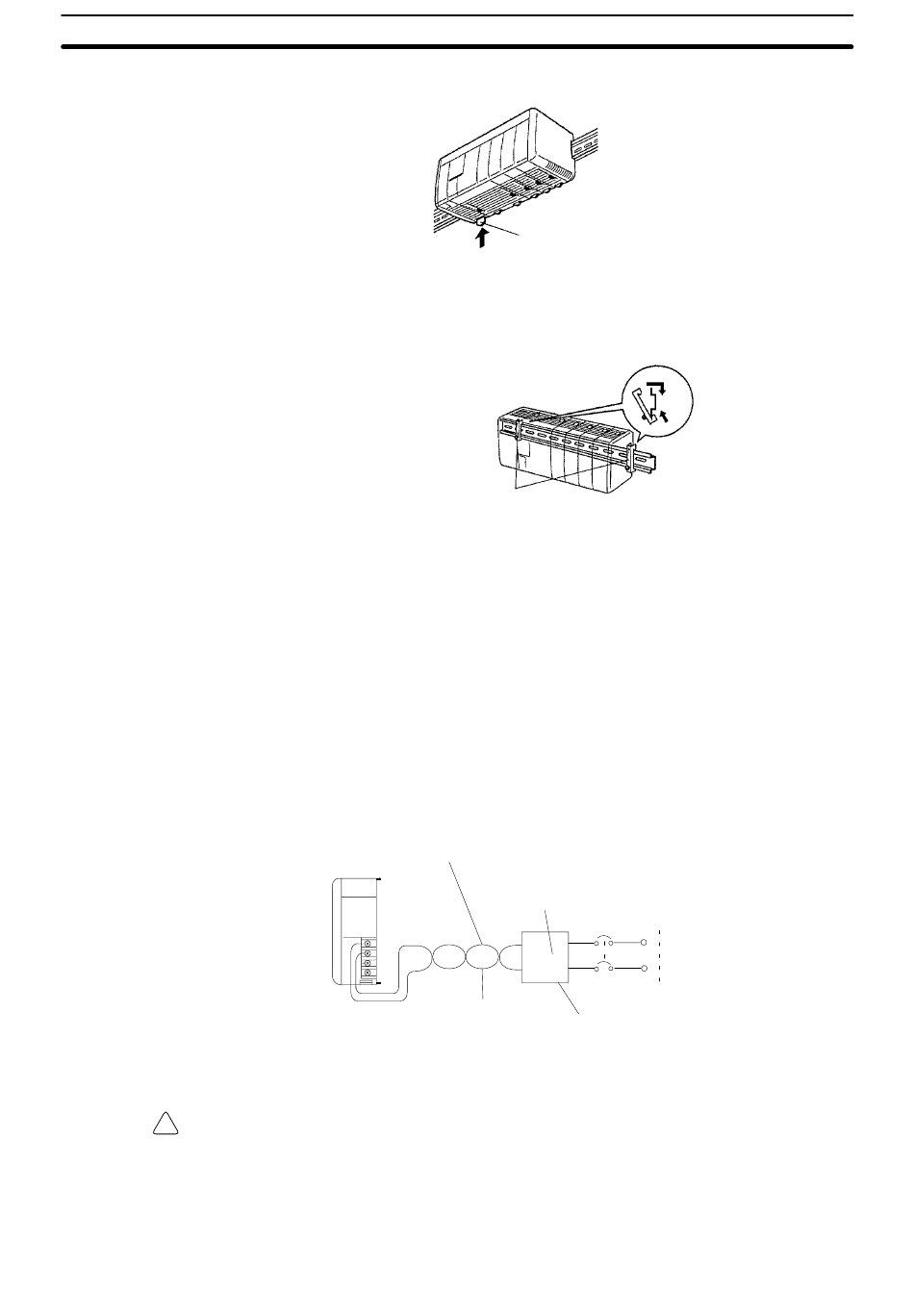

Die folgende Zeichnung zeigt die ordnungsgemäße Verdrahtung mit einer
AC–Spannungsversorgung. Die AC-Spannung sollte zwischen
100 und 240 VAC betragen.
Weitere Informationen unter 2-2-3 Netzteil–Baugruppen.
Entfernen Sie den auf den Lüftungsschlitzen befestigten Hinweiskleber erst,
nachdem die Verdrahtung der Netzteil–Baugruppe abgeschlossen ist, jedoch
vor Inbetriebnahme des Systems, um eine Überhitzung zu vermeiden.
Die Querschnittsfläche jedes Drahtes muß min. 2 mm 2 betragen
Verdrillte 2–Drahtleitung
Die Netz-Eingangspannung darf den Toleranzbereich von 85 bis 264 VAC
nicht über– bzw. unterschreiten.
Die CQM1-PA216 ist zwischen den Netz–Eingangspannungen
80 bis 138 VAC und 160 bis 264 VAC umschaltbar.
DIN-Schienen-Arretierungshebel
Trenntransformator
Unterbrecher
Der Trenntransformator reduziert die
durch Netzleitung und Erdung
möglicherweise erzeugten Störungen
erheblich. Erden Sie nicht die
Sekundäranschlüsse des
Trenntransformators.
Kapitel 2-5
Spannungsversorgung
AC
25
